Montage du support à base sur le mur

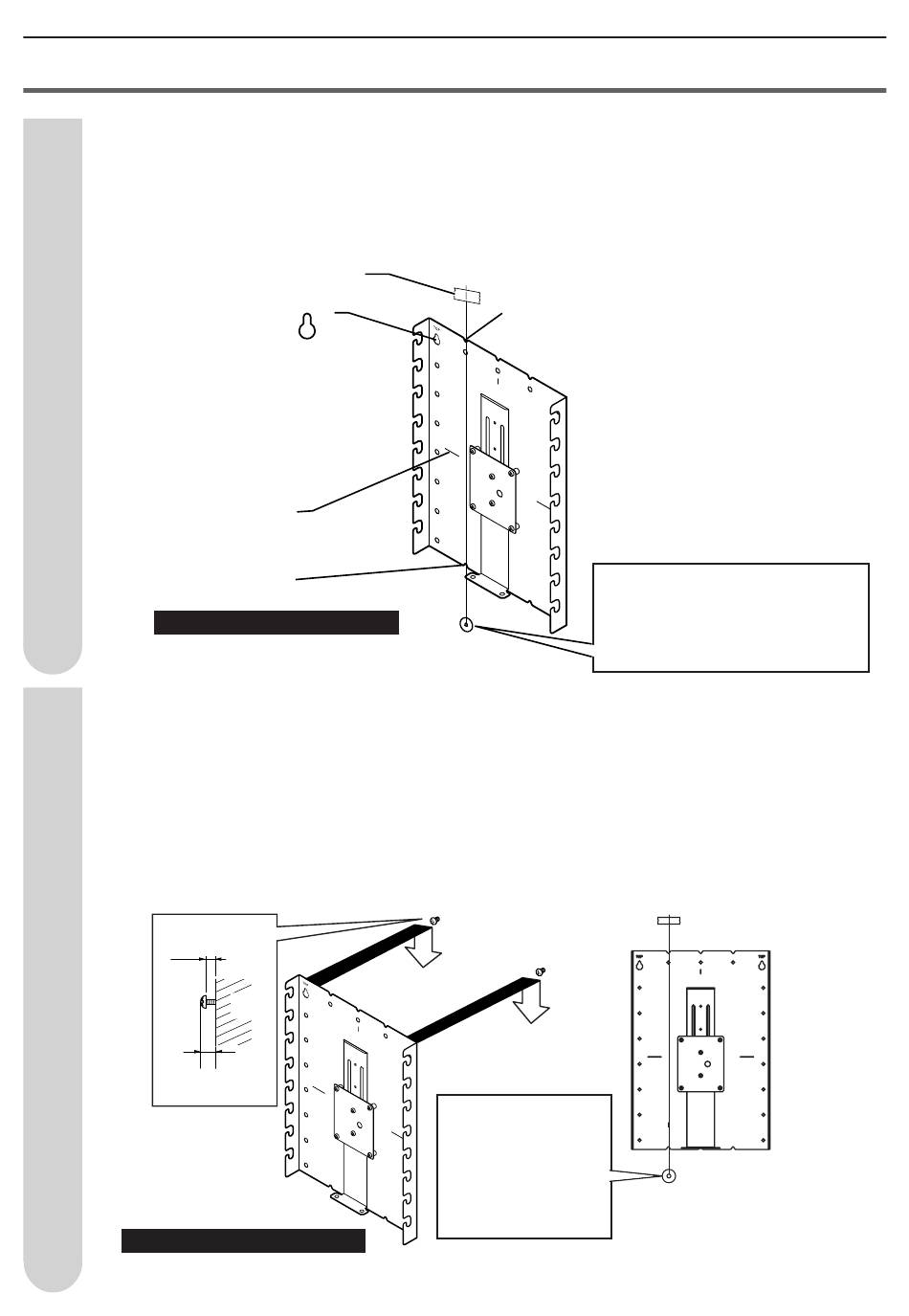

Déterminez l'emplacement où le support à base doit être installé.
1
Prenez la pièce munie d'un fil et alignez celui-ci perpendiculairement au support à base.
À l'aide des encoches en forme de V du support en position verticale, vérifiez le décalage
horizontal du support de base.
A l'aide d'un crayon, etc., marquez les deux emplacements des trous de vis.
Ruban de cellophane, etc.
Trous de
vis en forme de
A l'aide d'un crayon,
etc., marquez la
position du trou de vis
sur le mur derrière la
fixation.
Ligne de
mise en place
Alignez cette ligne sur le
centre de l'écran du téléviseur.
Encoche en forme de V
Pièce fournie: support à base
Vissez légèrement les vis.
2
Retirez provisoirement le support à base du mur et vissez légèrement deux vis vendues
dans le commerce dans les positions de trous de vis marquées sur le mur. A ce moment,
les têtes des vis doivent dépasser de plusieurs mm hors du mur afin que vous puissiez
suspendre le support à base sur les têtes des vis. Suspendez le support à base sur les vis
installées, assurez-vous que le support ne soit pas penché vers la gauche ou vers la
droite, puis serrez fermement les vis. Fixez les vis vendues dans le commerce dans les
trous de vis restants (14 à 18 vis).
4 mm min.
Max. 8,5 mm
Pièce fournie: support à base
*Utilisez une vis possédant une hauteur de tête de vis de 8,5 mm ou moins.
F-4
Mur
Encoche en forme de V
Effectuez l'alignement
horizontalement et verticalement
jusqu'à ce que le fil chevauche
parfaitement la ligne de référence
verticale (Encoche en forme de V).
Utilisez le fil lesté
par la pièce de
monnaie utilisé à
l'étape 1 pour
vérifier si le support
est bien
perpendiculaire.
