VAR
VAR -4
Für die Zwangssteuerung in feste Positionen oder Funktio-
nen, wenn die 0-10V-Steuerung angeschlossen ist:
a) geschlossen ergibt völlig geöffnete Klappe
b) geschlossen ergibt völlig geschlossene Klappe
Wenn 0-10 V-Steuerung nicht angeschlossen ist, ergeben
sich folgende Funktionen:
a und b) offen gibt die eingestellte minimale Luftmenge
a und b) geschlossen gibt die eingestellte maximale Luft-
menge
Bitte beachten! Wenn das Steuersignal an 3 nicht unter-
brochen wird, führt dies zu einem Kurzschluss am Aus-
gang des Raumreglers.

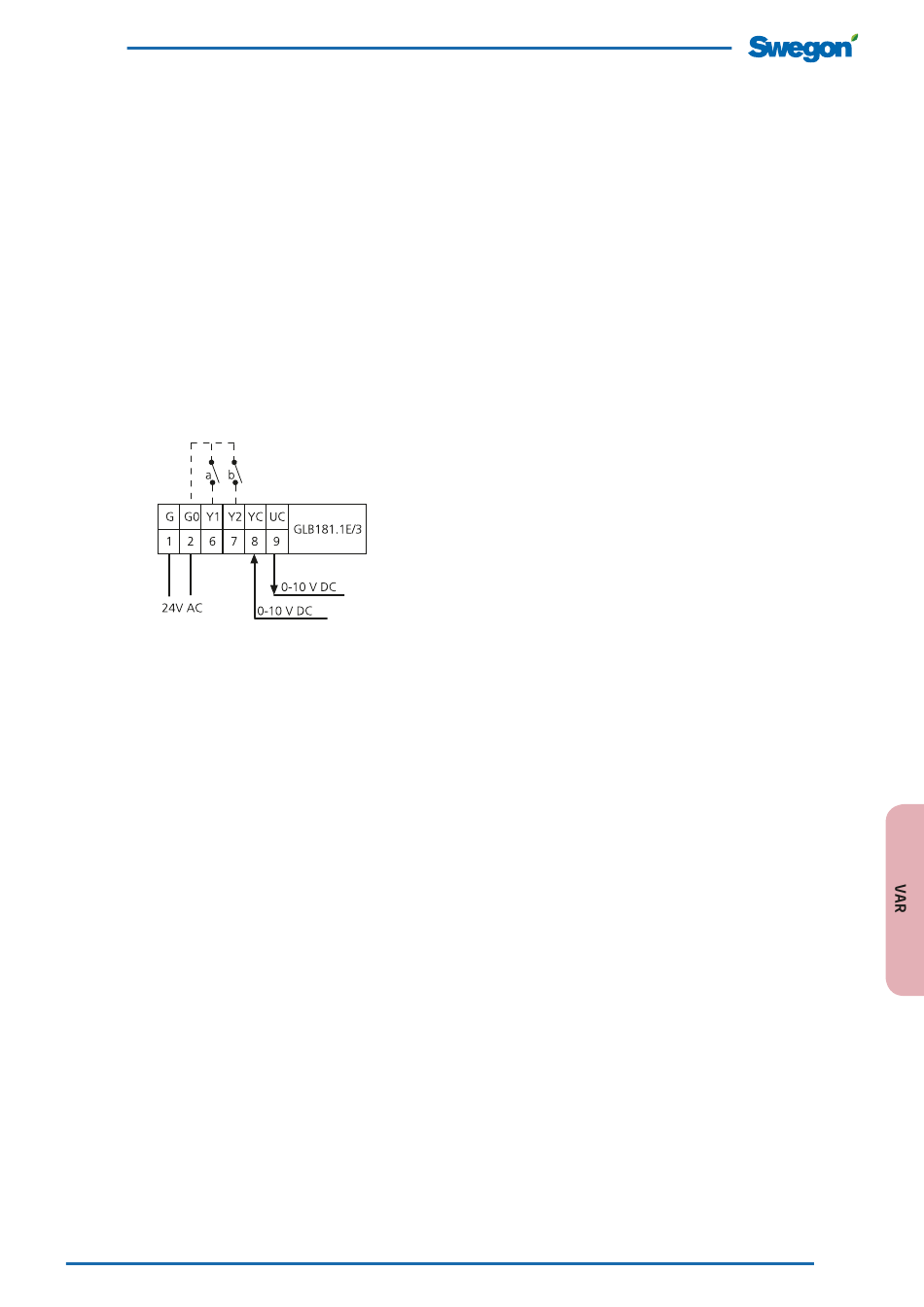

Abbildung 18. Schaltplan VAR-4
Konstruktionsänderungen vorbehalten.
Einregulierung
Siehe separates Dokument Montage - Einregulierung -
Pflege.
Instandhaltung
VAR ist wartungsfrei. Die Reinigung darf nur durch
Staubsaugen oder Abwischen mit einem trockenen Tuch
erfolgen. Bei der Reinigung des Kanalsystems muss VAR
demontiert werden, wenn es in der Nähe des Produkts
keine Reinigungsdeckel gibt. Reinigungsausrüstung wie
Wischer u. a. darf nicht durch VAR gefahren werden.
Umwelt
Baustoffdeklaration und CE-Deklaration sind unter
www.swegon.com zu finden.
Steuer- und Reglerausrüstung
Um die richtige Funktion der Steuer- und Reglerausrüs-
tung zu erhalten, ist es von größter Bedeutung, Folgendes
zu beachten:
• Das Produkt darf nur in Räumen mit Temperaturen
zwischen 0 und 50 °C installiert werden.
• Jegliche angeschlossene Reglerausrüstung muss die
gleiche Polarität aufweisen.
Betriebsdaten
Umgebungstemperatur: 0° bis +50°C
Luftmengentemperatur: -20° bis +50°C
Elektrische Daten
Spannungsversorgung
Leistungsverbrauch, Auslegung des Transformators:
VAR 1 mit Belimo Kompakt
VAR 2 mit Belimo Universal
VAR 4 mit Siemens Kompakt
20111128
24 V AC ±20%, 50-60 Hz
6 VA
9,5 VA
6 VA
www.swegon.com
