Regelung
Nachstehend einige Beispiele für den möglichen Aufbau
eines bedarfsgesteuerten Lüftungssystems. Wenn die
Regelung mit CO -Fühler gewählt wird, kann der Raum-
2
thermostat ausgeschlossen werden, dank der Tatsache,
dass DETECT Q einen integrierten Temperaturfühler
besitzt, der mit dem Wert vom CO
werden kann. Das höchste Signal von DETECT Q wird
an VAR für die Regelung der Luftmenge geschickt. Mit
Hilfe des Präsenzfühlers DETECT O kann das 0-10 V-Signal
unterbrochen werden, so dass VAR bei Abwesenheit nach
unten bis zur Minimalluftmenge regelt. Man kann DETECT
O auch so anschließen, dass VAR vollkommen schließt.

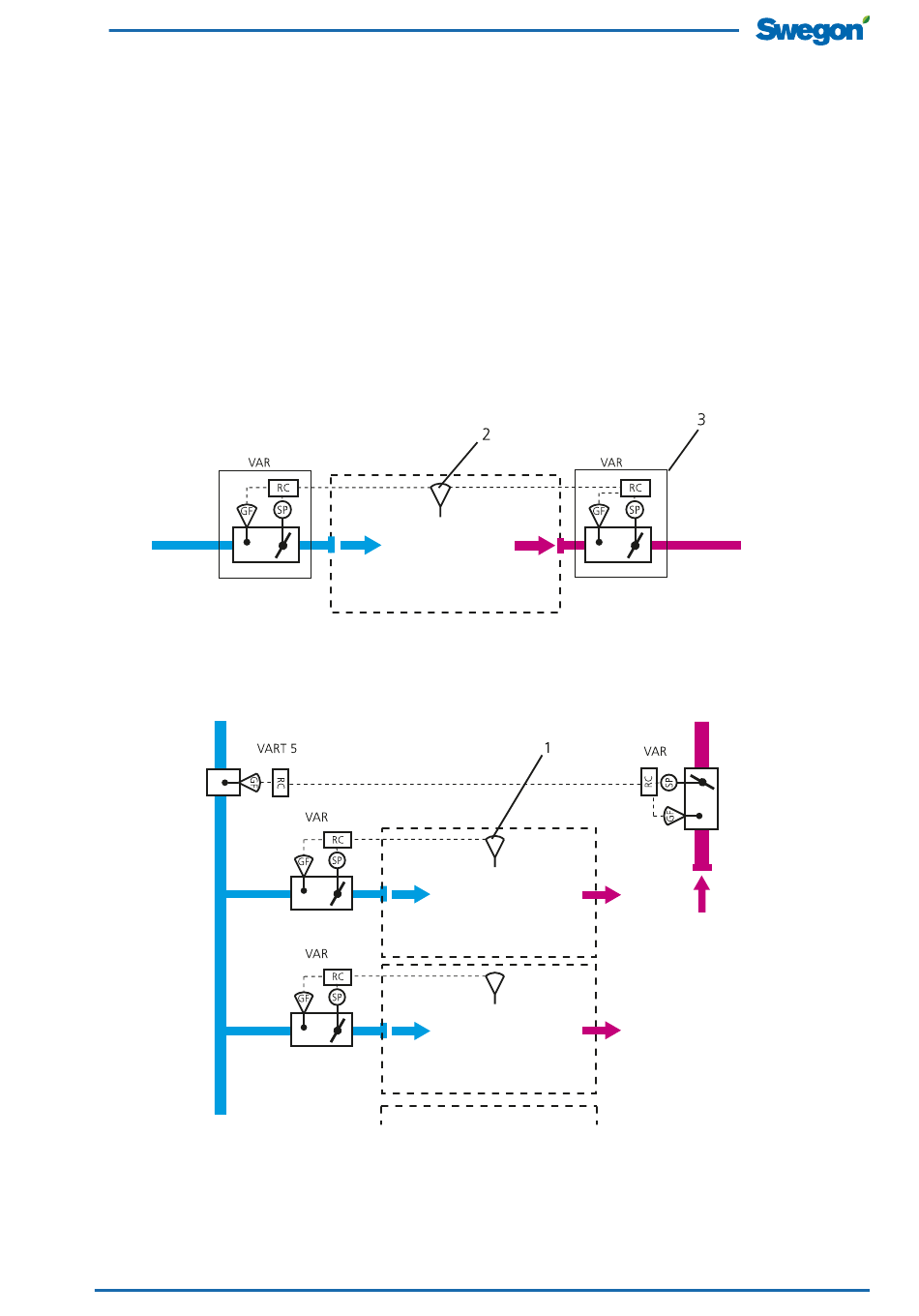

Abbildung 9. Luftmengensteuerung mit Temperaturfühler alternativ CO
Fühler (die Zu- und Abluft wird vom Temperaturfühler parallel gesteuert).
Abbildung 10. Individuelle Raumsteuerung mit Überströmluft.
Die Abluft wird von der gesamten Zuluftmenge nebengesteuert.
Erläuterungen zu Abbildungen 9-10.
1 = Raumregler RTC
2 = Temperaturfühler DETECT Q
3 = VAR-Einheit
4
Konstruktionsänderungen vorbehalten.
-Fühler kombiniert
2
Nebensteuerung
Ein VAR kann von einer anderen Einheit VAR oder von
VART 5 nebengesteuert werden. Die Nebensteuerung
kann auch gemäß dem Prinzip der Parallelschaltung
erfolgen, d. h. das Signal des Raumthermostaten wird
sowohl an die Zu- als auch Ablufteinheit angeschlos-
sen. Parallelschaltung wird deshalb empfohlen, weil die
Steuerung in diesem Fall gleichzeitig für beide Einheiten
funktioniert und die Einstellung der Luftmengen innerhalb
des Arbeitsbereiches von VAR frei wird. Eine Nebensteue-
rung hat jedoch die Begrenzung, dass sie keinen größeren
Durchfluss als die Mastereinheit haben soll, und dass die
Abweichung nach unten nur in Prozent der Luftmenge
der Mastereinheit erfolgen kann. Im System mit VART 5
als Fühlereinheit gilt immer das Nebensteuerungsprinzip.
-
2
