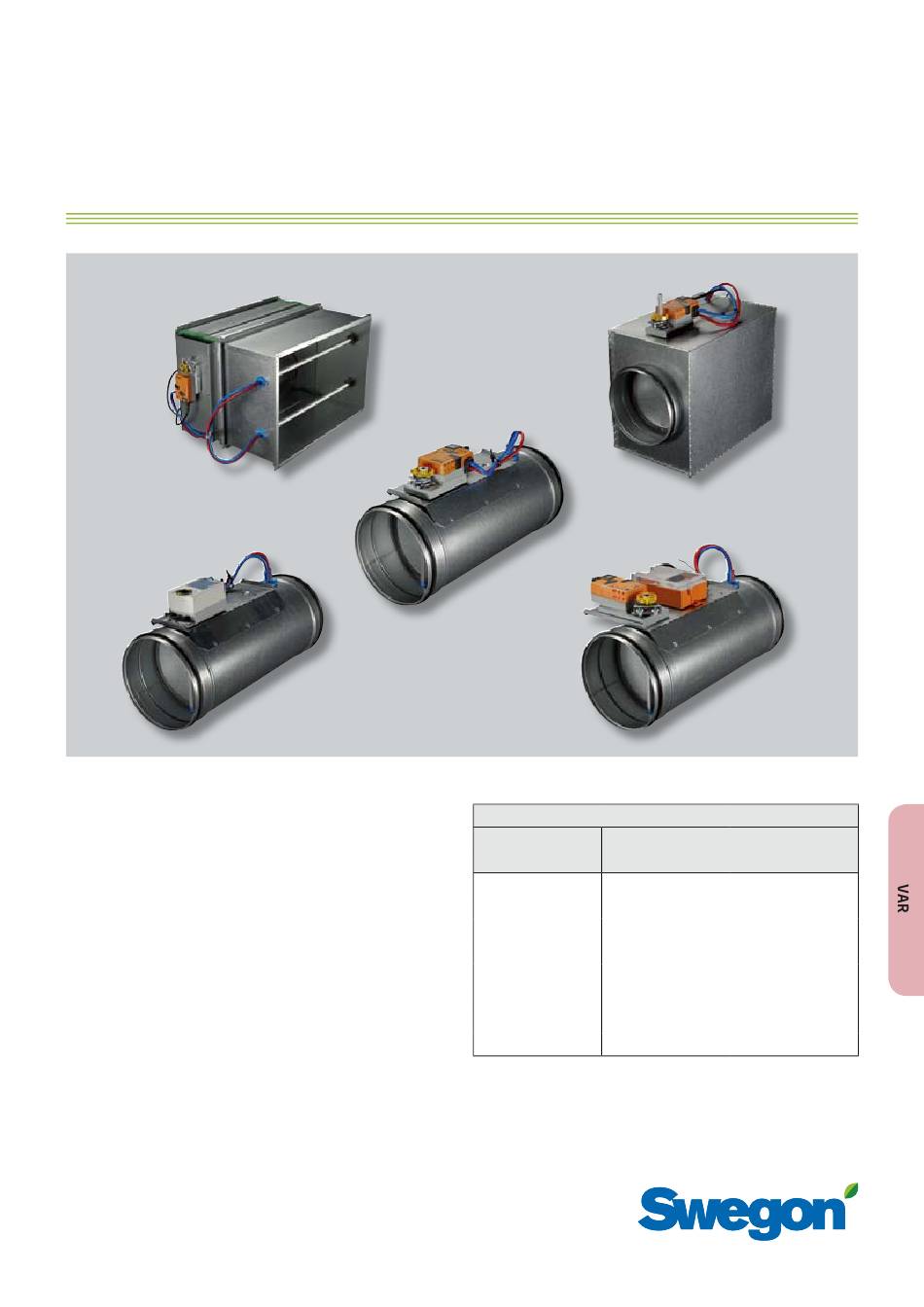

VAR
Variabler Volumenstromregler
Kurzdaten
►
Druckunabhängige Luftmengenregelung
►
Kompakte und robuste Ausführung
►
Nur für die Installation in beheizten Räumen von 0-50
°C zugelassen
►
Bei Lieferung werkseitig individuell kalibriert und auf
Mindest- und Höchstvolumenstrom eingestellt
►
In runder Form bis Ø 500 mm sowie in rechteckiger
Form bis 1600 x 700 mm lieferbar
►
Möglichkeit zur Abschaltung mit OV-Steuersignal
►
Zwangssteuerung zu offener oder geschlossener Stel-
lung möglich
►
Dichtheitsklasse 4 für runde und Klasse 3 für recht-
eckige Klappen
Kurzwahltabelle
V O L U M E N S T R O M B E R E I C H
VAR
Größe
100
125
160
200
250
315
400
500
l/s
min.
max. (nom.)
12
58
19
95
35
170
55
272
89
438
142
695
228
1117
367
1797
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Swegon VAR
Inhaltszusammenfassung für Swegon VAR
- Seite 1 Variabler Volumenstromregler Kurzdaten Kurzwahltabelle ► Druckunabhängige Luftmengenregelung V O L U M E N S T R O M B E R E I C H ► Kompakte und robuste Ausführung ► Größe min. max. (nom.) Nur für die Installation in beheizten Räumen von 0-50 °C zugelassen ►...
-
Seite 2: Material Und Oberflächenbehandlung
Messstab gemessen (mehrere zusammengeschaltete in der recheckigen Ausführung), der unempfindlich gegen- über Störungen und Verschmutzungen ist. In Abluftsyste- men mit stark verstaubter Luft empfehlen wir VAR 4 mit statischer Volumenstrommessung und minimiertem Risiko der Verschmutzung. VAR ist in drei Ausführungen lieferbar: VAR 1: Kompaktregler, bei dem die Änderung der min./... - Seite 3 Nebeneinheiten die gleichen Maße wie die Mas- tereinheit haben. Die Regler werden als Standard für 0-10 V Soll- und Istwert-Signal geliefert, VAR 1 & 2 kann für 2-10 V Signal eingestellt geliefert werden. Für VAR 1 und VAR 2 kann der minimale Volumenstrom Abbildung 5.
- Seite 4 Regelung Nebensteuerung Nachstehend einige Beispiele für den möglichen Aufbau Ein VAR kann von einer anderen Einheit VAR oder von eines bedarfsgesteuerten Lüftungssystems. Wenn die VART 5 nebengesteuert werden. Die Nebensteuerung Regelung mit CO -Fühler gewählt wird, kann der Raum- kann auch gemäß dem Prinzip der Parallelschaltung thermostat ausgeschlossen werden, dank der Tatsache, erfolgen, d.
-
Seite 5: Montage
1. Terminalapparat VAR 2. Montageteil FSR 3. Schalldämpfer mit Ablenker oder Mittelkörper Installationsmaße Größe (1) A + 10 mm Abbildung 12. Für VAR wird ein Kanal von ~2 x ØD zwischen VAR und Schalldämpfer mit Ablenker benötigt Konstruktionsänderungen vorbehalten. 20111128 www.swegon.com... -
Seite 6: Anschlussdiagramm
Gerade Strecken vor VAR für rechteckige Kanäle Anschlussdiagramm Störungstyp Für m = 5% Für m = 10% VAR-1 Für Zwangssteuerung zu festen Positionen gilt folgendes: Ein 90°-Krümmer 3 x B 2 x B das Steuersignal zu 3 muss unterbrochen werden, dies T-Stück... - Seite 7 Nähe des Produkts keine Reinigungsdeckel gibt. Reinigungsausrüstung wie a und b) geschlossen gibt die eingestellte maximale Luft- Wischer u. a. darf nicht durch VAR gefahren werden. menge Bitte beachten! Wenn das Steuersignal an 3 nicht unter- Umwelt brochen wird, führt dies zu einem Kurzschluss am Aus-...
- Seite 8 Messdruck wird zu niedrig und die Regelung dadurch instabil. VAR 1, 2 und 4 können in Spezialausführung mit grö- ßerem Maximalvolumenstrom geliefert werden, bis zu 200 Pa im Messdruck. Daraus ergibt sich eine geringere Genauigkeit im unteren Bereich. Bitte beachten Sie: Hohe Geschwindigkeiten können unter Umständen zu hohen...
-
Seite 9: Auslegungsdiagramm
Volumenstrom – Druckabfall – Schallpegel • Die Daten gelten für die Geräuscherzeugung im Kanal. • Die aufgeführten Schallpegel L sind 50, 55, 60, 65 Wtot und 70 dB für die in den Diagrammen gezeigten Linien. VAR 100 VAR 125 70dB 70dB Wtot Wtot... - Seite 10 Messdruck wird zu niedrig und die Regelung dadurch instabil. VAR 1, 2 und 4 können in Spezialausführung mit grö- ßerem Maximalvolumenstrom geliefert werden, bis zu 200 Pa im Messdruck. Daraus ergibt sich eine geringere Genauigkeit im unteren Bereich. Bitte beachten Sie: Hohe Geschwindigkeiten können unter Umständen zu hohen...
- Seite 11 600 x 600 3385 309,0 700 x 600 3955 361,0 Übertragener Schall 800 x 600 4513 412,0 Der von VAR übertragende Schall wird wie folgt berechnet: 1000 x 600 1152 5642 515,0 Wkanal trans 1200 x 600 1382 6770 618,0...
-
Seite 12: Maße Und Gewichte
Größe unisoliertes VAR isoliertes VAR 10,7 14,9 15,7 21,3 Abbildung 22. VAR 1-IR, rechteckig (isoliertes Gehäuse) Abbildung 19. VAR 1, rund Abbildung 20. VAR 2, rund Abbildung 23. VAR 4, rechteckig Ø D 2 1 0 2 5 0 Abbildung 21. VART 5, rund Abbildung 24. -
Seite 13: Spezifikation
Einstellung max. 100 % = nom. l/s und min. = 0% geliefert. Raumthermostat RTC xx St. Auch angeben, ob VAR 1 oder VAR 2, eingestellt für 2 - 10 V Kohlendioxidfühler DETECT Q mit integrierter xx St. DC, geliefert werden soll.
