HARTING PushPull V4 Power Montageanleitung

HARTING
Electronics GmbH DEUTSCH
D-32339 Espelkamp
HARTING PushPull V4 Power
IP65 / IP67-Steckverbinder
für 250-V-Netzspannung
Best.-Nr.: 09 46 145 3420
Beschreibung
Die 250 V Version des HARTING PushPull ist ein
kompakter IP65 / IP67 Power-Steckverbinder.
Der Steckverbinder ist mit zwei Stromkontakten
und einem voreilenden PE-Kontakt bestückt. Die
stromtragenden Kontakte können gleichzeitig mit bis
zu 16 A belastet werden.
Die innovative Verriegelungstechnik des Steck-
verbinders ermöglicht ein einfaches Stecken und
Ziehen mit nur einer Hand.

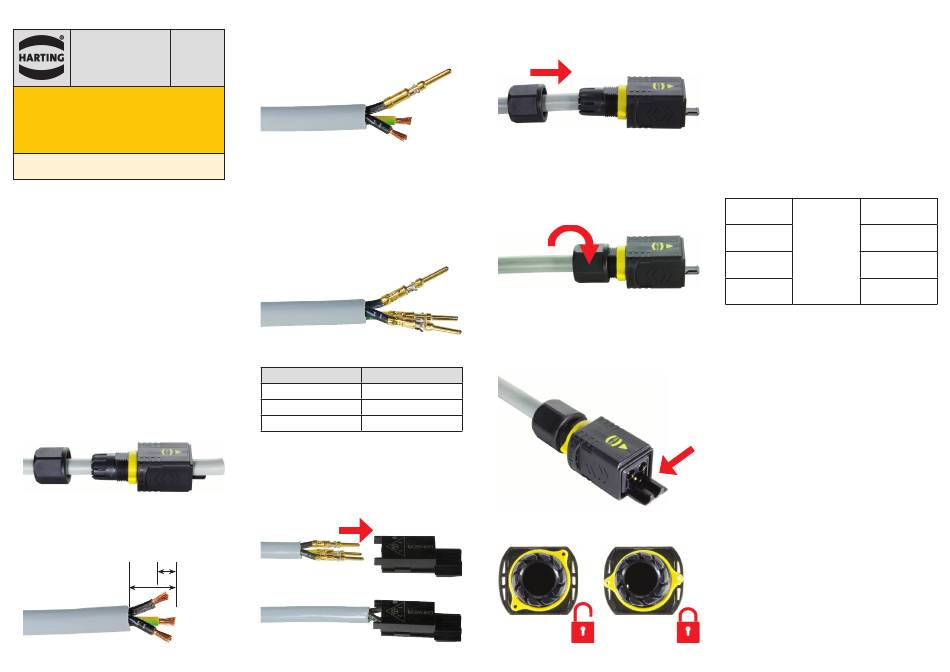

Montageanleitung
1. Mutter, Druckscheibe, Dichtung und Gehäuse über
das Kabel schieben (Ø 4,9 ... 8,6mm).
2. Kabelmantel und Adern abisolieren
(Aderquerschnitt 0,75...2,5 mm²).
4 mm
12-15 mm
3. Kontakte bis zum Ende der Isolierung auf die Adern
aufsetzen.
4. Kontakte mit dem HARTING PushPull Power
Crimpwerkzeug (Art.-Nr. 09 46 800 0000)
vercrimpen. Das Crimpwerkzeug (Art.-Nr. 09 99
000 0001) kann zusammen mit dem PushPull
Power Positionierer (Art.-Nr. 09 46 800 0010)
alternativ verwendet werden.
Aderquerschnitt Crimptiefe
0,75 mm² 1,02
1,5 mm² 1,02
2,5 mm² 1,15
5. Kontakte in den Isolierkörper stecken. Verwenden
Sie hierzu bei Bedarf das PushPull Power
Einsetzwerkzeug (Art.-Nr. 09 46 800 0099).
6. Gehäuse über den Isolierkörper schieben.
7. Kabelverschraubung festziehen. Wir empfehlen
hierzu einen offenen Ringschlüssel mit der
Schlüsselweite SW 18.
8. Bei Bedarf Kodierstifte (Art.-Nr. 09 46 840 0000)
einsetzen.
Technische Daten
Bemessungsspannung: 250 V
Bemessungsstrom pro Kontakt: 16 A @ 55°C
Anz. stromtragender Kontakte: 2 + PE
Bemessungsstoßspannung: 4 kV
Schutzart: IP65 / IP67
Adern:
0,75 mm²
09 46 500 0403
(AWG 20 -18)
1,0 mm²
09 46 500 0407
mit
(AWG 18)
Crimpkontakt-
1,5 mm²
stift
09 46 500 0401
(AWG 16 -14)
2,5 mm²
09 46 500 0405
(AWG 12)
Kabelmanteldurchmesser: 4,5 ... 10 mm
Verschmutzungsgrad: 3
Umgebungstemperatur: -40 ... 70°C
Steckzyklen: min. 750
Gehäusematerial: Polycarbonat,
UL 94-V0,
halogenfrei, UV-
beständig
Best.-Nr. 09 46 145 3420/99.00
Version 1.0 – 2018-01
Irrtum und Änderungen vorbehalten
