DSPeaker Anti-Mode 8033 cinema / 8033s-II - Automatische Basskorrektur
Pegelwarnungen werden durch ein unregelmäßiges Flackern der entsprechenden LEDs
angezeigt. Bei der Kalibration und im Tief-Pass-Filter Auswahlmodus blitzen die LEDs
regelmäßig an und aus.
Das Anti-Mode 8033 cinema hat ab Werk gelbe LEDs, das Anti-Mode 8033s-II hat blaue LEDs.
Die Farbe kann auf Kundenwunsch zu Rot oder Blau verändert werden.
1.2. Rückansicht

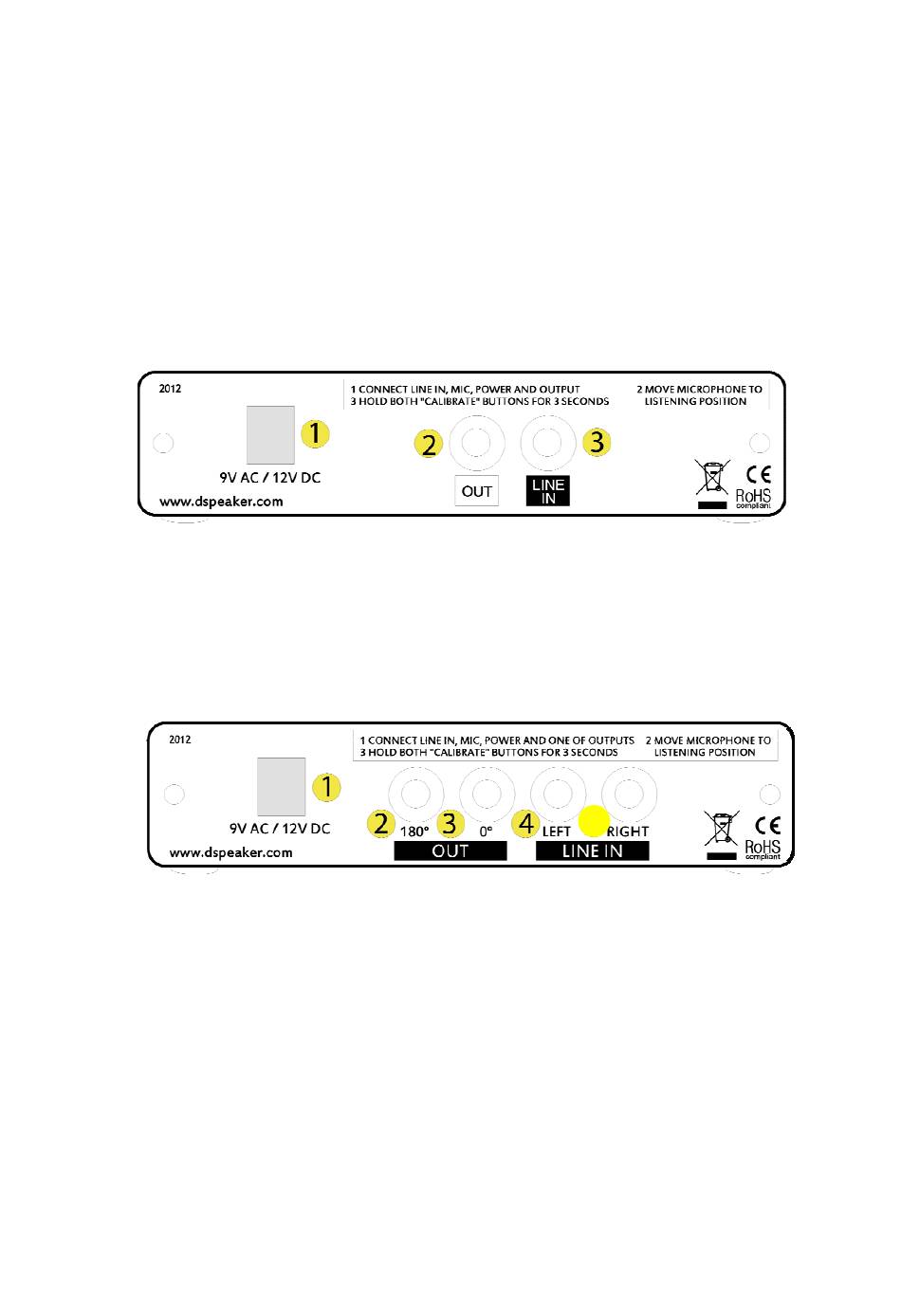

Abbildung 2: Anti-Mode 8033 cinema Rückansicht
1. 9V Wechselspannung bzw. 12V Gleichstrom Netzteil (KFZ) Anschluss
2. OUT: RCA (Cinch) Ausgang (0° Phase): Zum Subwoofer
3. LINE IN: RCA (Cinch) Anschluss: Zum LFE (Low Frequency Effect) Ausgang oder zum
Subwoofer-Ausgangssignal von einem Vorverstärker
Abbildung 3: Anti-Mode 8033s-II Rückansicht
1. 9V Wechselspannung bzw. 12V Gleichstrom Netzteil (KFZ) Anschluss
2. OUT 180°-Anschluss: RCA (Cinch) Ausgang mit invertierter Phase
3. OUT 0°-Anschluss: RCA (Cinch) Ausgang mit 0° Phasenverschiebung (default)
(Die OUT 0° und OUT 180° - Anschlüsse können zusammen über einen Adapter für eine
symmetrische Verkabelung per XLR Anschluss benutzt werden)
4. LEFT LINE IN: RCA (Cinch) Anschluss: Zum LFE (Low Frequency Effect) Ausgang oder zum
Subwoofer-Ausgangssignal von einem Vorverstärker
5. RIGHT LINE IN: RCA (Cinch) Anschluss: Zum LFE (Low Frequency Effect) Ausgang oder zum
Subwoofer-Ausgangssignal von einem Vorverstärker
