Einsatz Des Tiefpass-Filters (Nur Anti-Mode 8033S-Ii); Einsatz Der Dipol-Korrektur (Nur Anti-Mode 8033S-Ii) - DSPeaker Anti-Mode 8033s-II Bedienungsanleitung

DSPeaker Anti-Mode 8033 cinema / 8033s-II - Automatische Basskorrektur
6.2.

Einsatz des Tiefpass-Filters (nur Anti-Mode 8033s-II)

6.3. Einsatz der Dipol-Korrektur (Anti-Mode 8033s-II)
Seite 22 von 24
Anti-Mode 8033s-II

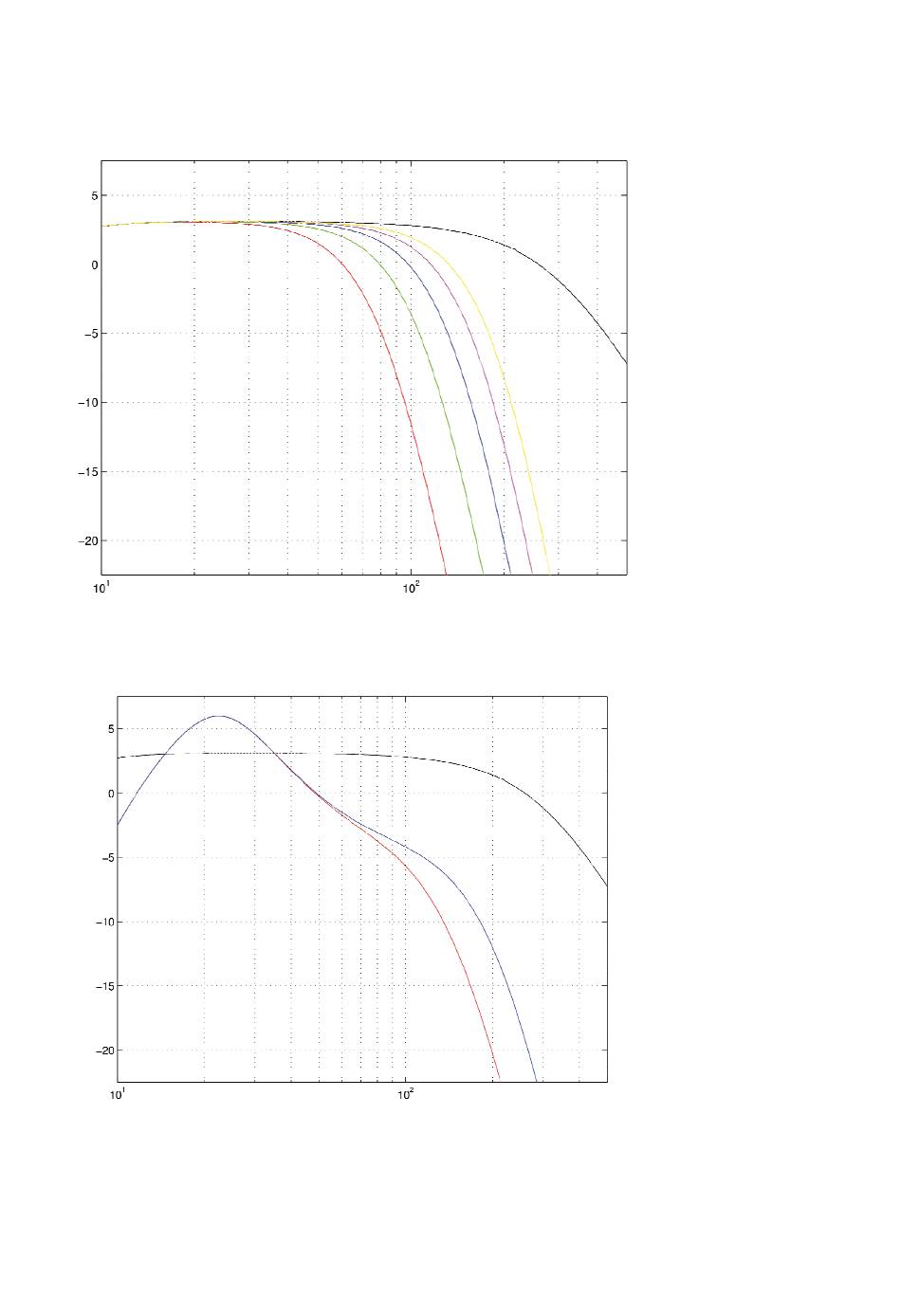

Tiefpass
(von links)
Rot: 60 Hz
Grün: 80 Hz
Blau: 100 Hz
Magenta: 120 Hz
Gelb: 140 Hz
Schwarz: neutral
rd
Dies sind 3 Order
Tiefpassfilter mit -3dB
Punkte bei nominaler
Frequenz und einer 18 dB
/ Oktave Absenkung.
Anti-Mode 8033 s-II
Dipol-Korrektur
(von links)
Schwarz: Neutral
Blau: 200 Hz
Rot: 140 Hz
Bemerkung: Dies sind
keine Ziel- oder Haus-
kurven.
Die Dipol-Korrektur
kompensiert zuerst die
normale 6dB / Oktave
Absenkung eines Dipol-
Subwoofers. Diese
voreingestellte Frequenz
wird gemessen und durch
die Algorithmen des Anti-
Mode begradigt.
