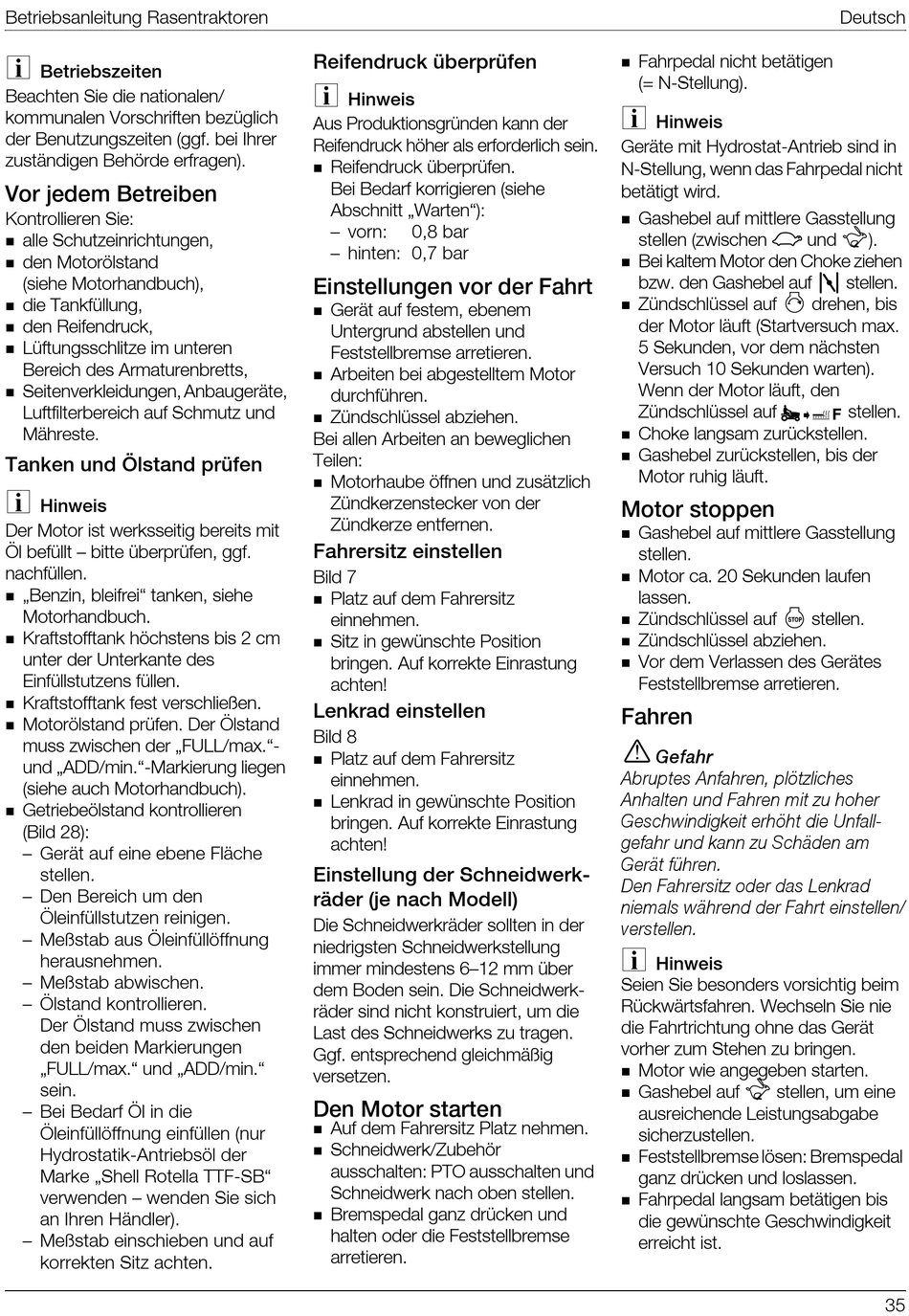

Betriebsanleitung Rasentraktoren
Betriebszeiten
Beachten Sie die nationalen/
kommunalen Vorschriften bezüglich
der Benutzungszeiten (ggf. bei Ihrer
zuständigen Behörde erfragen).
Vor jedem Betreiben
Kontrollieren Sie:
alle Schutzeinrichtungen,
den Motorölstand
(siehe Motorhandbuch),
die Tankfüllung,
den Reifendruck,
Lüftungsschlitze im unteren
Bereich des Armaturenbretts,
Seitenverkleidungen, Anbaugeräte,
Luftfilterbereich auf Schmutz und
Mähreste.
Tanken und Ölstand prüfen
Hinweis
Der Motor ist werksseitig bereits mit
Öl befüllt – bitte überprüfen, ggf.
nachfüllen.
„Benzin, bleifrei" tanken, siehe
Motorhandbuch.
Kraftstofftank höchstens bis 2 cm
unter der Unterkante des
Einfüllstutzens füllen.
Kraftstofftank fest verschließen.
Motorölstand prüfen. Der Ölstand
muss zwischen der „FULL/max."-
und „ADD/min."-Markierung liegen
(siehe auch Motorhandbuch).
Getriebeölstand kontrollieren
(Bild 28):
– Gerät auf eine ebene Fläche
stellen.
– Den Bereich um den
Öleinfüllstutzen reinigen.
– Meßstab aus Öleinfüllöffnung
herausnehmen.
– Meßstab abwischen.
– Ölstand kontrollieren.
Der Ölstand muss zwischen
den beiden Markierungen
„FULL/max." und „ADD/min."
sein.
– Bei Bedarf Öl in die
Öleinfüllöffnung einfüllen (nur
Hydrostatik-Antriebsöl der
Marke „Shell Rotella TTF-SB"
verwenden – wenden Sie sich
an Ihren Händler).
– Meßstab einschieben und auf
korrekten Sitz achten.
Reifendruck überprüfen
Hinweis
Aus Produktionsgründen kann der
Reifendruck höher als erforderlich sein.
Reifendruck überprüfen.
Bei Bedarf korrigieren (siehe
Abschnitt „Warten"):
– vorn:
0,8 bar
– hinten: 0,7 bar
Einstellungen vor der Fahrt
Gerät auf festem, ebenem
Untergrund abstellen und
Feststellbremse arretieren.
Arbeiten bei abgestelltem Motor
durchführen.
Zündschlüssel abziehen.
Bei allen Arbeiten an beweglichen
Teilen:
Motorhaube öffnen und zusätzlich
Zündkerzenstecker von der
Zündkerze entfernen.
Fahrersitz einstellen
Bild 7
Platz auf dem Fahrersitz
einnehmen.
Sitz in gewünschte Position
bringen. Auf korrekte Einrastung
achten!
Lenkrad einstellen
Bild 8
Platz auf dem Fahrersitz
einnehmen.
Lenkrad in gewünschte Position
bringen. Auf korrekte Einrastung
achten!
Einstellung der Schneidwerk-
räder (je nach Modell)
Die Schneidwerkräder sollten in der
niedrigsten Schneidwerkstellung
immer mindestens 6–12 mm über
dem Boden sein. Die Schneidwerk-
räder sind nicht konstruiert, um die
Last des Schneidwerks zu tragen.
Ggf. entsprechend gleichmäßig
versetzen.
Den Motor starten
Auf dem Fahrersitz Platz nehmen.
Schneidwerk/Zubehör
ausschalten: PTO ausschalten und
Schneidwerk nach oben stellen.
Bremspedal ganz drücken und
halten oder die Feststellbremse
arretieren.
Fahrpedal nicht betätigen
(= N-Stellung).
Hinweis
Geräte mit Hydrostat-Antrieb sind in
N-Stellung, wenn das Fahrpedal nicht
betätigt wird.
Gashebel auf mittlere Gasstellung
stellen (zwischen
Bei kaltem Motor den Choke ziehen
bzw. den Gashebel auf
Zündschlüssel auf
der Motor läuft (Startversuch max.
5 Sekunden, vor dem nächsten
Versuch 10 Sekunden warten).
Wenn der Motor läuft, den
Zündschlüssel auf
Choke langsam zurückstellen.
Gashebel zurückstellen, bis der
Motor ruhig läuft.
Motor stoppen
Gashebel auf mittlere Gasstellung
stellen.
Motor ca. 20 Sekunden laufen
lassen.
Zündschlüssel auf
Zündschlüssel abziehen.
Vor dem Verlassen des Gerätes
Feststellbremse arretieren.
Fahren
dÉÑ~Üê
^ÄêìéíÉë=^åÑ~ÜêÉåI=éä∏íòäáÅÜÉë=
^åÜ~äíÉå=ìåÇ=c~ÜêÉå=ãáí=òì=ÜçÜÉê=
dÉëÅÜïáåÇáÖâÉáí=ÉêÜ∏Üí=ÇáÉ=råÑ~ääJ
ÖÉÑ~Üê=ìåÇ=â~åå=òì=pÅÜ®ÇÉå=~ã=
dÉê®í=ÑΩÜêÉåK
aÉå=c~ÜêÉêëáíò=çÇÉê=Ç~ë=iÉåâê~Ç=
åáÉã~äë=ï®ÜêÉåÇ=ÇÉê=c~Üêí=ÉáåëíÉääÉåL
îÉêëíÉääÉåK
Hinweis
Seien Sie besonders vorsichtig beim
Rückwärtsfahren. Wechseln Sie nie
die Fahrtrichtung ohne das Gerät
vorher zum Stehen zu bringen.
Motor wie angegeben starten.
Gashebel auf
stellen, um eine
ausreichende Leistungsabgabe
sicherzustellen.
Feststellbremse lösen: Bremspedal
ganz drücken und loslassen.
Fahrpedal langsam betätigen bis
die gewünschte Geschwindigkeit
erreicht ist.
Deutsch
und
).
stellen.
drehen, bis
stellen.
stellen.
35
