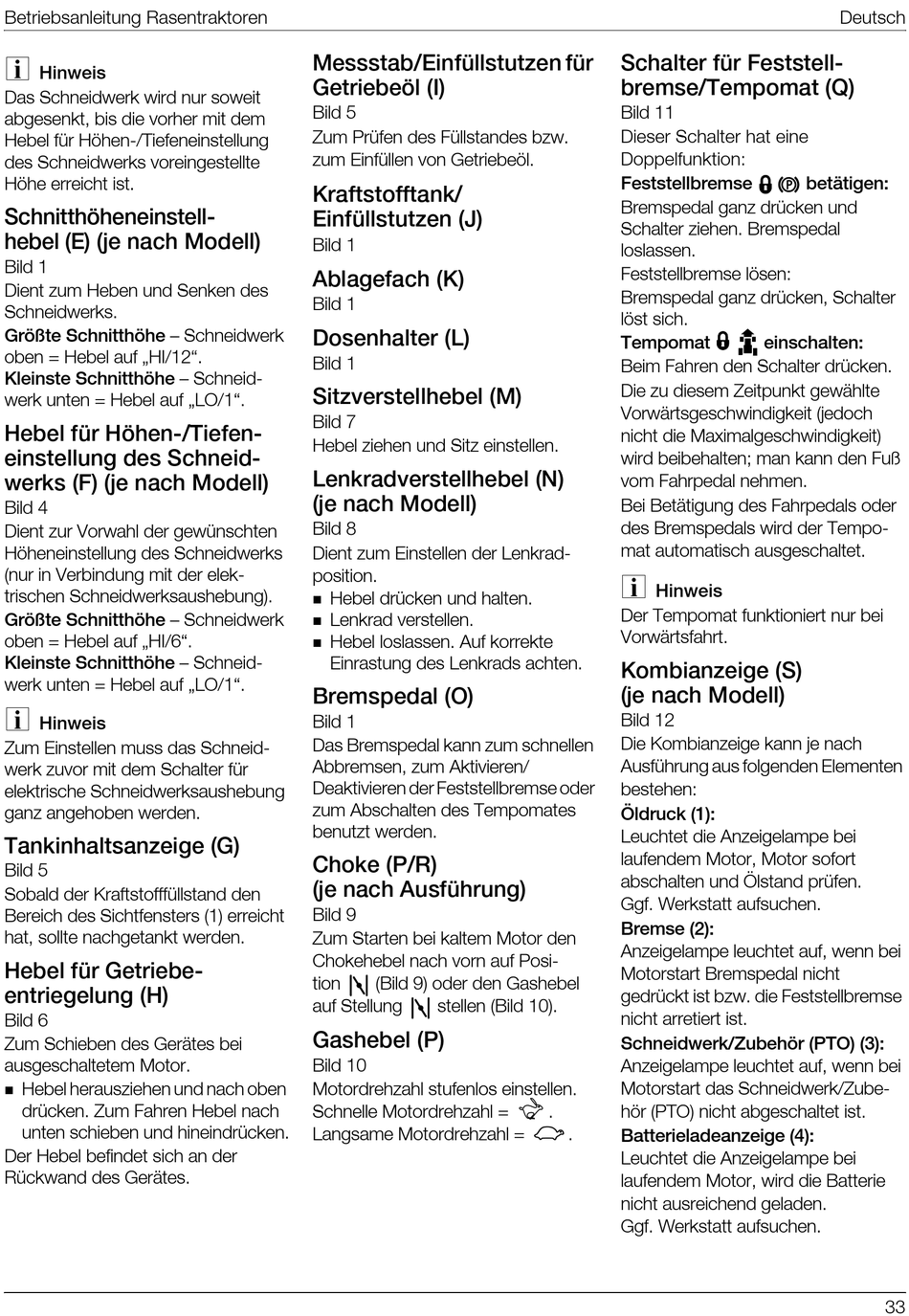

Betriebsanleitung Rasentraktoren
Hinweis
Das Schneidwerk wird nur soweit
abgesenkt, bis die vorher mit dem
Hebel für Höhen-/Tiefeneinstellung
des Schneidwerks voreingestellte
Höhe erreicht ist.
Schnitthöheneinstell-
hebel (E) (je nach Modell)
Bild 1
Dient zum Heben und Senken des
Schneidwerks.
Größte Schnitthöhe – Schneidwerk
oben = Hebel auf „HI/12".
Kleinste Schnitthöhe – Schneid-
werk unten = Hebel auf „LO/1".
Hebel für Höhen-/Tiefen-
einstellung des Schneid-
werks (F) (je nach Modell)
Bild 4
Dient zur Vorwahl der gewünschten
Höheneinstellung des Schneidwerks
(nur in Verbindung mit der elek-
trischen Schneidwerksaushebung).
Größte Schnitthöhe – Schneidwerk
oben = Hebel auf „HI/6".
Kleinste Schnitthöhe – Schneid-
werk unten = Hebel auf „LO/1".
Hinweis
Zum Einstellen muss das Schneid-
werk zuvor mit dem Schalter für
elektrische Schneidwerksaushebung
ganz angehoben werden.
Tankinhaltsanzeige (G)
Bild 5
Sobald der Kraftstofffüllstand den
Bereich des Sichtfensters (1) erreicht
hat, sollte nachgetankt werden.
Hebel für Getriebe-
entriegelung (H)
Bild 6
Zum Schieben des Gerätes bei
ausgeschaltetem Motor.
Hebel herausziehen und nach oben
drücken. Zum Fahren Hebel nach
unten schieben und hineindrücken.
Der Hebel befindet sich an der
Rückwand des Gerätes.
Messstab/Einfüllstutzen für
Getriebeöl (I)
Bild 5
Zum Prüfen des Füllstandes bzw.
zum Einfüllen von Getriebeöl.
Kraftstofftank/
Einfüllstutzen (J)
Bild 1
Ablagefach (K)
Bild 1
Dosenhalter (L)
Bild 1
Sitzverstellhebel (M)
Bild 7
Hebel ziehen und Sitz einstellen.
Lenkradverstellhebel (N)
(je nach Modell)
Bild 8
Dient zum Einstellen der Lenkrad-
position.
Hebel drücken und halten.
Lenkrad verstellen.
Hebel loslassen. Auf korrekte
Einrastung des Lenkrads achten.
Bremspedal (O)
Bild 1
Das Bremspedal kann zum schnellen
Abbremsen, zum Aktivieren/
Deaktivieren der Feststellbremse oder
zum Abschalten des Tempomates
benutzt werden.
Choke (P/R)
(je nach Ausführung)
Bild 9
Zum Starten bei kaltem Motor den
Chokehebel nach vorn auf Posi-
tion
(Bild 9) oder den Gashebel
auf Stellung
stellen (Bild 10).
Gashebel (P)
Bild 10
Motordrehzahl stufenlos einstellen.
Schnelle Motordrehzahl =
Langsame Motordrehzahl =
Schalter für Feststell-
bremse/Tempomat (Q)
Bild 11
Dieser Schalter hat eine
Doppelfunktion:
Feststellbremse
Bremspedal ganz drücken und
Schalter ziehen. Bremspedal
loslassen.
Feststellbremse lösen:
Bremspedal ganz drücken, Schalter
löst sich.
Tempomat
Beim Fahren den Schalter drücken.
Die zu diesem Zeitpunkt gewählte
Vorwärtsgeschwindigkeit (jedoch
nicht die Maximalgeschwindigkeit)
wird beibehalten; man kann den Fuß
vom Fahrpedal nehmen.
Bei Betätigung des Fahrpedals oder
des Bremspedals wird der Tempo-
mat automatisch ausgeschaltet.
Hinweis
Der Tempomat funktioniert nur bei
Vorwärtsfahrt.
Kombianzeige (S)
(je nach Modell)
Bild 12
Die Kombianzeige kann je nach
Ausführung aus folgenden Elementen
bestehen:
Öldruck (1):
Leuchtet die Anzeigelampe bei
laufendem Motor, Motor sofort
abschalten und Ölstand prüfen.
Ggf. Werkstatt aufsuchen.
Bremse (2):
Anzeigelampe leuchtet auf, wenn bei
Motorstart Bremspedal nicht
gedrückt ist bzw. die Feststellbremse
nicht arretiert ist.
Schneidwerk/Zubehör (PTO) (3):
Anzeigelampe leuchtet auf, wenn bei
Motorstart das Schneidwerk/Zube-
.
hör (PTO) nicht abgeschaltet ist.
.
Batterieladeanzeige (4):
Leuchtet die Anzeigelampe bei
laufendem Motor, wird die Batterie
nicht ausreichend geladen.
Ggf. Werkstatt aufsuchen.
Deutsch
betätigen:
einschalten:
33
