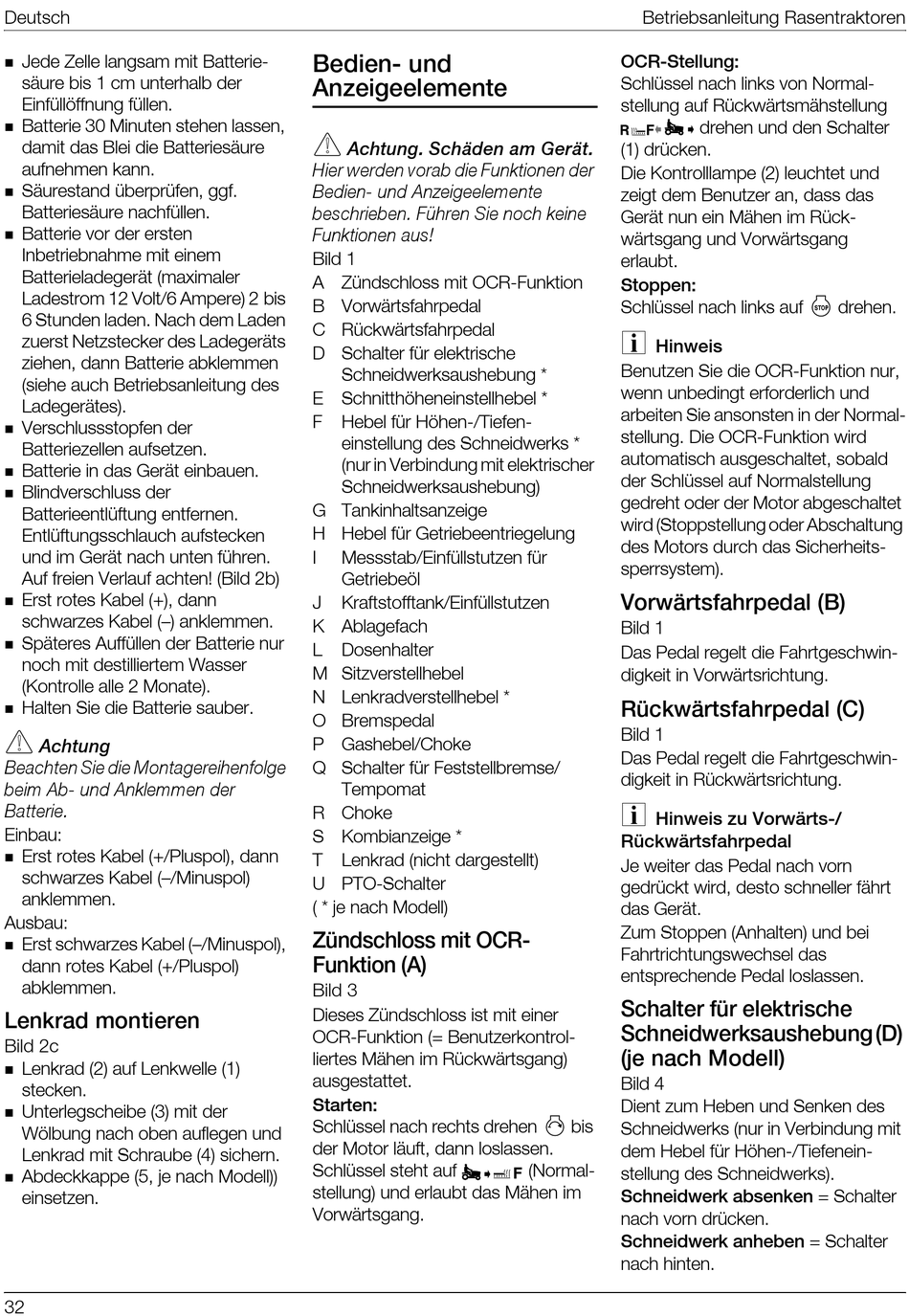

Deutsch
Jede Zelle langsam mit Batterie-
säure bis 1 cm unterhalb der
Einfüllöffnung füllen.
Batterie 30 Minuten stehen lassen,
damit das Blei die Batteriesäure
aufnehmen kann.
Säurestand überprüfen, ggf.
Batteriesäure nachfüllen.
Batterie vor der ersten
Inbetriebnahme mit einem
Batterieladegerät (maximaler
Ladestrom 12 Volt/6 Ampere) 2 bis
6 Stunden laden. Nach dem Laden
zuerst Netzstecker des Ladegeräts
ziehen, dann Batterie abklemmen
(siehe auch Betriebsanleitung des
Ladegerätes).
Verschlussstopfen der
Batteriezellen aufsetzen.
Batterie in das Gerät einbauen.
Blindverschluss der
Batterieentlüftung entfernen.
Entlüftungsschlauch aufstecken
und im Gerät nach unten führen.
Auf freien Verlauf achten! (Bild 2b)
Erst rotes Kabel (+), dann
schwarzes Kabel (–) anklemmen.
Späteres Auffüllen der Batterie nur
noch mit destilliertem Wasser
(Kontrolle alle 2 Monate).
Halten Sie die Batterie sauber.
^ÅÜíìåÖ
_É~ÅÜíÉå=páÉ=ÇáÉ=jçåí~ÖÉêÉáÜÉåÑçäÖÉ=
ÄÉáã=^ÄJ=ìåÇ=^åâäÉããÉå=ÇÉê=
_~ííÉêáÉK
Einbau:
Erst rotes Kabel (+/Pluspol), dann
schwarzes Kabel (–/Minuspol)
anklemmen.
Ausbau:
Erst schwarzes Kabel (–/Minuspol),
dann rotes Kabel (+/Pluspol)
abklemmen.
Lenkrad montieren
Bild 2c
Lenkrad (2) auf Lenkwelle (1)
stecken.
Unterlegscheibe (3) mit der
Wölbung nach oben auflegen und
Lenkrad mit Schraube (4) sichern.
Abdeckkappe (5, je nach Modell))
einsetzen.
32
Bedien- und
Anzeigeelemente
^ÅÜíìåÖK=pÅÜ®ÇÉå=~ã=dÉê®íK
eáÉê=ïÉêÇÉå=îçê~Ä=ÇáÉ=cìåâíáçåÉå=ÇÉê=
_ÉÇáÉåJ=ìåÇ=^åòÉáÖÉÉäÉãÉåíÉ=
ÄÉëÅÜêáÉÄÉåK=cΩÜêÉå=páÉ=åçÅÜ=âÉáåÉ=
cìåâíáçåÉå=~ìë>
Bild 1
A Zündschloss mit OCR-Funktion
B Vorwärtsfahrpedal
C Rückwärtsfahrpedal
D Schalter für elektrische
Schneidwerksaushebung *
E Schnitthöheneinstellhebel *
F Hebel für Höhen-/Tiefen-
einstellung des Schneidwerks *
(nur in Verbindung mit elektrischer
Schneidwerksaushebung)
G Tankinhaltsanzeige
H Hebel für Getriebeentriegelung
I
Messstab/Einfüllstutzen für
Getriebeöl
J
Kraftstofftank/Einfüllstutzen
K Ablagefach
L Dosenhalter
M Sitzverstellhebel
N Lenkradverstellhebel *
O Bremspedal
P Gashebel/Choke
Q Schalter für Feststellbremse/
Tempomat
R Choke
S Kombianzeige *
T Lenkrad (nicht dargestellt)
U PTO-Schalter
( * je nach Modell)
Zündschloss mit OCR-
Funktion (A)
Bild 3
Dieses Zündschloss ist mit einer
OCR-Funktion (= Benutzerkontrol-
liertes Mähen im Rückwärtsgang)
ausgestattet.
Starten:
Schlüssel nach rechts drehen
der Motor läuft, dann loslassen.
Schlüssel steht auf
stellung) und erlaubt das Mähen im
Vorwärtsgang.
Betriebsanleitung Rasentraktoren
OCR-Stellung:
Schlüssel nach links von Normal-
stellung auf Rückwärtsmähstellung
drehen und den Schalter
(1) drücken.
Die Kontrolllampe (2) leuchtet und
zeigt dem Benutzer an, dass das
Gerät nun ein Mähen im Rück-
wärtsgang und Vorwärtsgang
erlaubt.
Stoppen:
Schlüssel nach links auf
Hinweis
Benutzen Sie die OCR-Funktion nur,
wenn unbedingt erforderlich und
arbeiten Sie ansonsten in der Normal-
stellung. Die OCR-Funktion wird
automatisch ausgeschaltet, sobald
der Schlüssel auf Normalstellung
gedreht oder der Motor abgeschaltet
wird (Stoppstellung oder Abschaltung
des Motors durch das Sicherheits-
sperrsystem).
Vorwärtsfahrpedal (B)
Bild 1
Das Pedal regelt die Fahrtgeschwin-
digkeit in Vorwärtsrichtung.
Rückwärtsfahrpedal (C)
Bild 1
Das Pedal regelt die Fahrtgeschwin-
digkeit in Rückwärtsrichtung.
Hinweis zu Vorwärts-/
Rückwärtsfahrpedal
Je weiter das Pedal nach vorn
gedrückt wird, desto schneller fährt
das Gerät.
Zum Stoppen (Anhalten) und bei
Fahrtrichtungswechsel das
entsprechende Pedal loslassen.
Schalter für elektrische
Schneidwerksaushebung (D)
(je nach Modell)
Bild 4
Dient zum Heben und Senken des
bis
Schneidwerks (nur in Verbindung mit
dem Hebel für Höhen-/Tiefenein-
(Normal-
stellung des Schneidwerks).
Schneidwerk absenken = Schalter
nach vorn drücken.
Schneidwerk anheben = Schalter
nach hinten.
drehen.
