Fehleranzeigen/Warnungen - reichelt elektronik SBC-9138 Bedienungsanleitung

· Der Temperatursensor passt die Ladeparameter des Ladegerätes an die ak-
tuelle Umgebungstemperatur an. Deshalb darf dieser sich weder in einem
Kühlluftstrom befinden noch unter direkter Wärme- oder Kälteeinwirkung.
Der Temperaturbezugspunkt für den Sensor ist 25°C.
Steigt die Umgebungstemperatur, wird die Ladespan-
nung um 20 mV je °C abgesenkt. Bei 60°C wird der Lader
abgeschaltet. Dies wird durch nebenstehendes Symbol
angezeigt.

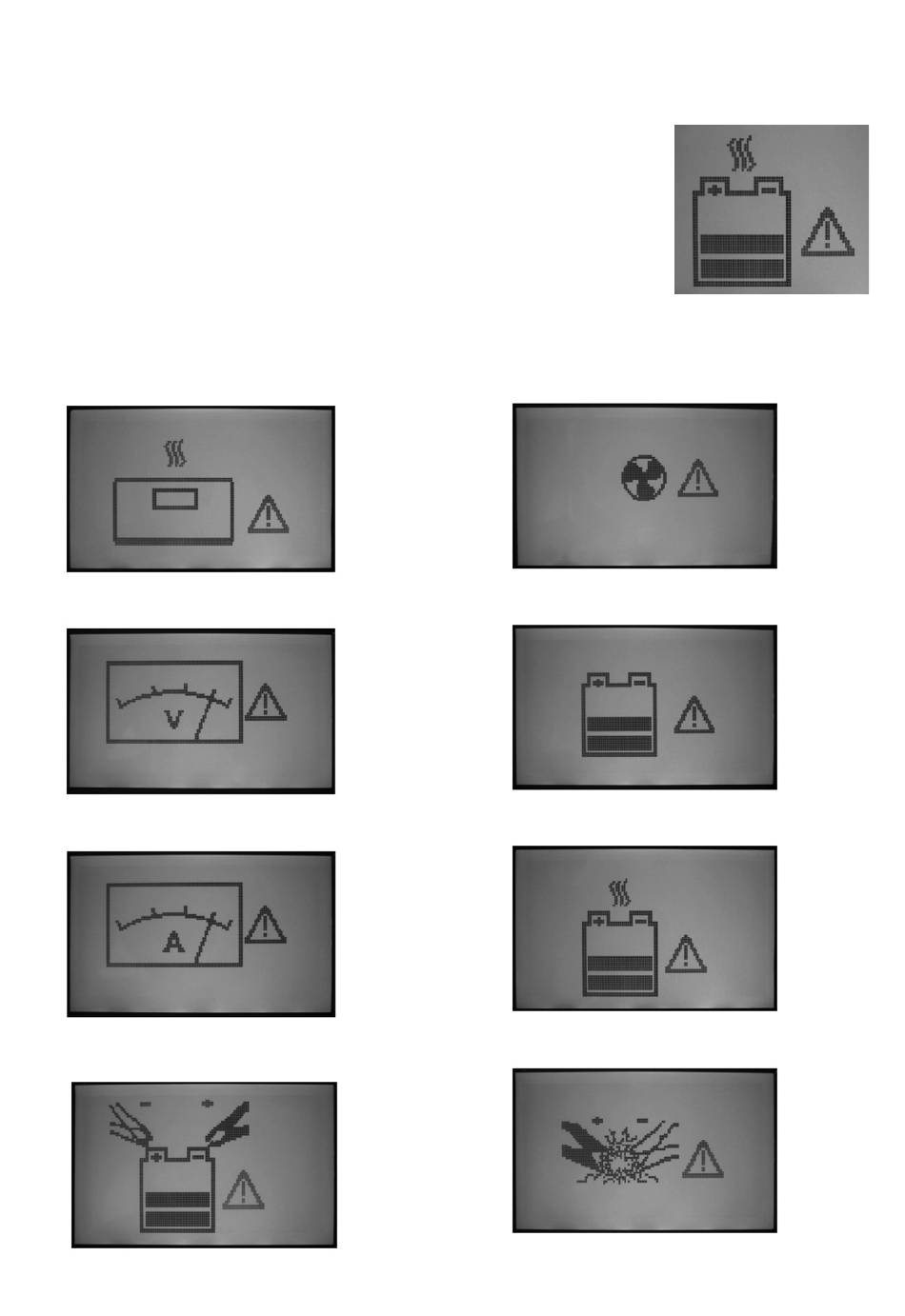

5.4 Fehleranzeigen/Warnungen

· Bricht der Lader den Ladevorgang ab, liegt ein Fehler vor. Dieser wird im Dis-
play angezeigt:
Lader zu warm, abkühlen lassen
Ausgangsspannung zu hoch
Ausgangsstrom zu hoch
Akku verpolt angeschlossen
Lüfter defekt/blockiert
Akku defekt
Temperatur über 60°C
Ladekabel kurzgeschlossen
11
