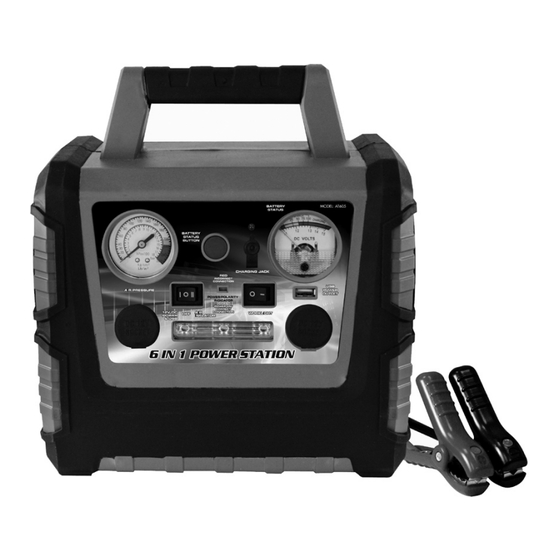

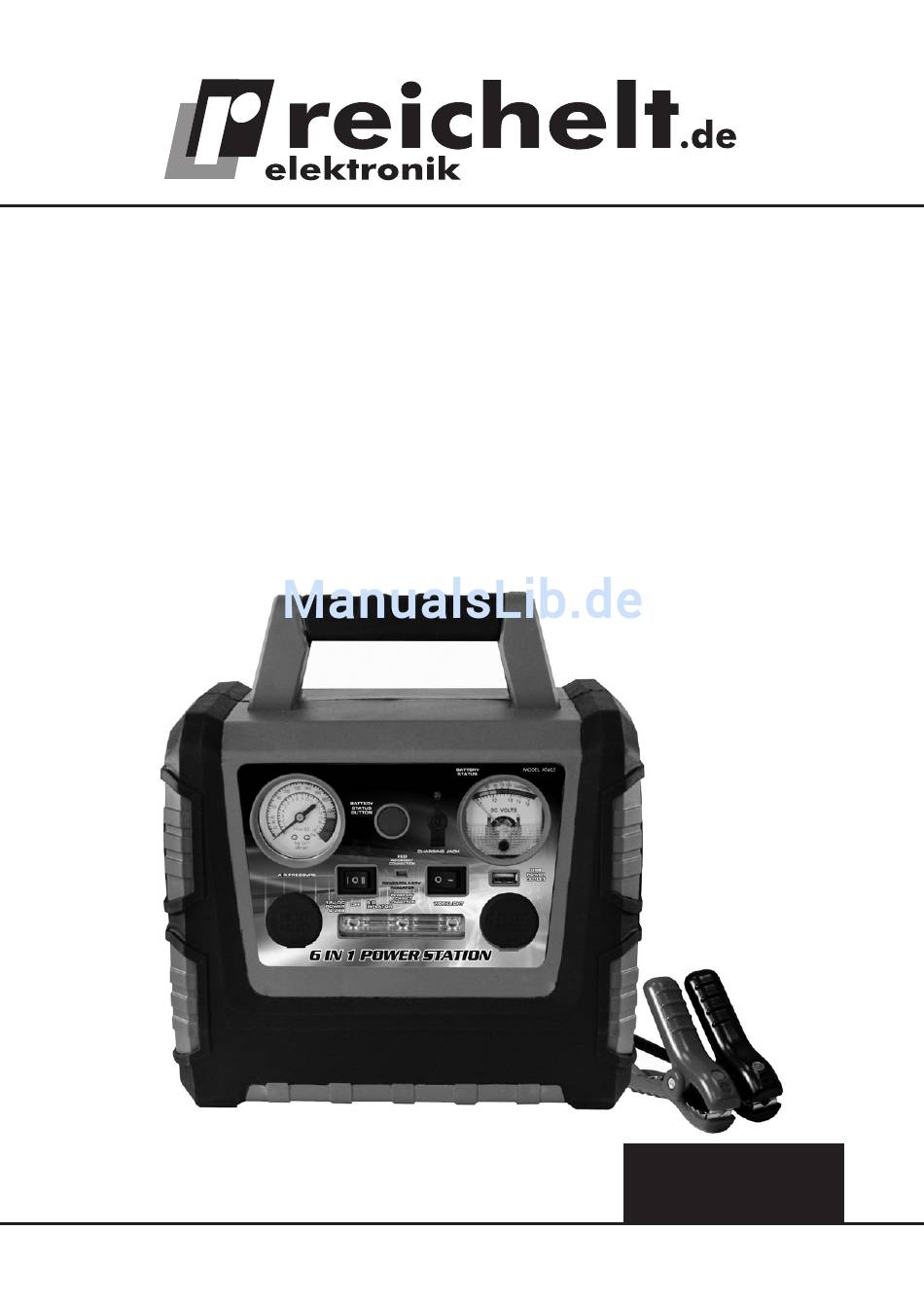

- Seite 1 Starhilfe-/Ladegerät AT 605 M – Bedienungsanleitung – DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 08/2012 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten. -
Seite 3: Beschreibung Und Funktion
1. Beschreibung und Funktion Das Lade- und Starthilfegerät ist ein kombiniertes Stromversorgungs- und Start- hilfegerät für den universellen Einsatz. Zusätzlich ist ein Kompressor integriert. Die Funktionen und Eigenschaften: · Starthilfegerät für 12-V-Starterakkus · Luftkompressor bis 18 bar · Netzspannungsinverter 200 W für 230-V-Geräte ·... - Seite 4 · Bei Nutzung im gewerblichen Bereich sind die dort geltenden Unfallverhü- tungsvorschriften zu beachten. · Benutzen Sie beim Laden von Akkus keine offenen Flammen oder andere Zündquellen, rauchen Sie nicht und laden Sie nur in gut belüfteten Räumen. Beim Laden von Blei-Akkus können sich explosive Gase im Raum bilden! ·...
-
Seite 5: Übersicht
4. Übersicht Luftdruck-Manometer Tragegriff Voltmeter Starthilfe-Kabel Kabel-Aufbewahrungsfach Betriebs-/Polaritätsanzeige Abfragetaste für Akku-Zustand Ladeanzeige Ladebuchse 10. Schalter für Arbeitslampe 11. USB-Spannungsausgang 12. 12-V-Ausgänge 13. LED-Arbeitslampe 14. Schalter Kompressor/12 V/USB 15. Schalter für 230-V-Inverter 16. Sicherung für Inverter 25 A 17. 230-V-Steckdose (Ausgang) 18. -
Seite 6: Inbetriebnahme Und Betrieb
5. Inbetriebnahme und Betrieb 5.1 Zustand des internen Akkus prüfen, Akku laden · Drücken Sie die Abfragetaste für den Akkuzustand (7). Das Voltmeter zeigt die Akkuspannung an: 13 bis 15 V - voll geladen 12 V - System baldmöglichst aufladen unter 12 V - entladen, sofort aufladen Bitte beachten! -
Seite 7: Starthilfe Geben
· Nach dem Laden trennen Sie das Ladekabel vom Starthilfe-Lader und drü- cken Sie die Abfragetaste (7), um den Ladezustand abzufragen (siehe oben). Ist der Akku noch nicht vollgeladen, schließen Sie das Ladekabel wieder an und setzen das Laden fort. Bitte beachten! Niemals länger als 24 h über das 12-V-Bordnetz laden - Gefahr des Über- ladens! -
Seite 8: Kompressor
5.3 Kompressor Bitte beachten! Der Kompressor kann einen Druck von bis zu 18 bar (260 psi) erzeugen. Beachten Sie den maximalen Druck des aufzupumpenden Gegenstands, um ein Überfüllen und Unfälle zu vermeiden. Niemals den Kompressor un- beaufsichtigt und über lange Zeit betreiben! Der Kompressor kann über- hitzen und in Brand geraten. -
Seite 9: 12-V-Ausgang
· Schalten Sie nun den Inverter an (17). Leuchtet die Power-Anzeige (6) grün, arbeitet der Inverter ordnungsgemäß. · Schalten Sie nun das zu versorgende Gerät ein. · Leuchtet die Power-Anzeige rot auf, schalten Sie sofort das angeschlossene Gerät und den Inverter ab. Dies weist auf eine Überlast bzw. einen leeren internen Akku hin. -
Seite 10: Arbeitslicht
· Schalten Sie am Schluss des Betriebs zuerst das abgeschlossene Gerät aus- und dann den Schalter (14) wieder auf Mittelstellung und trennen Sie das Gerät vom USB-Ausgang. · Laden Sie den Akku des Starthilfegerätes nach jedem Einsatz wieder voll. 5.7 Arbeitslicht ·... -
Seite 11: Entsorgungshinweise
8. Entsorgungshinweis Gerät nicht im Hausmüll entsorgen! Dieses Gerät entspricht der EU-Richtlinie über Elektronik- und Elektro-Altgeräte (Altgeräteverordnung) und darf daher nicht im Hausmüll entsorgt werden. Entsorgen Sie das Gerät über Ihre kommunale Sammelstelle für Elektronik-Altgeräte!
