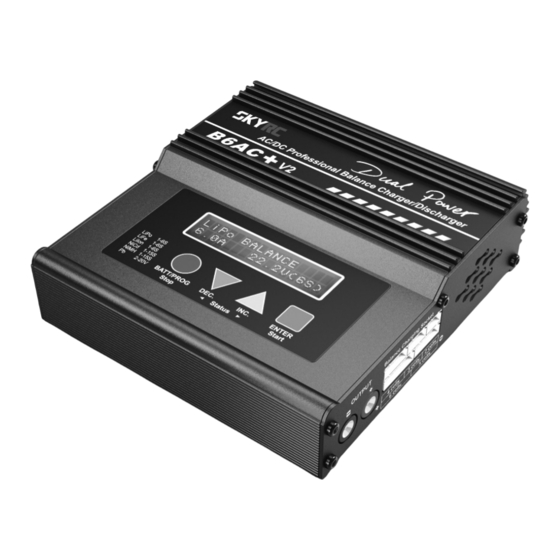

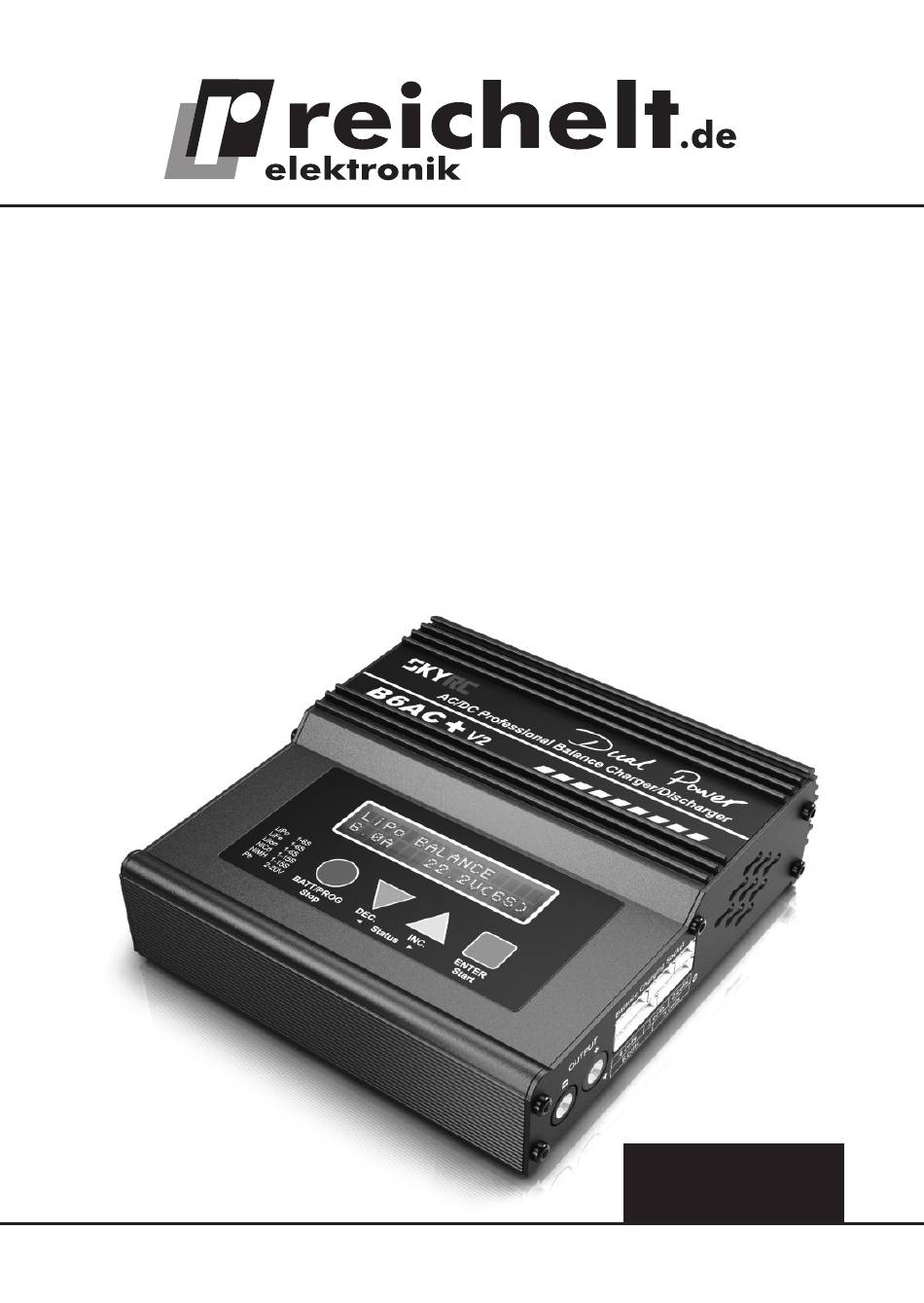

1. Beschreibung und Funktion Der Multifunktions-Akku-Lader ist ein mikroprozessorgesteuerter Schnell-Lader für Akkus der Technologien NiCd, NiMH, LiPo, LiIon, LiFePo sowie Blei-Akkus. Für das Balancing von Lithium-Akkus ist ein Balancer integriert. Die Funktionen: · Ladefunktion: max. Ladestrom 6 A, Entladefunktion: max. Entladestrom 2 A ·...
Seite 4
mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsich- tigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. ·...
5.2 Inbetriebnahme · Stellen Sie das Ladegerät so auf, wie in Kapitel 3 beschrieben. Legen Sie auch den Akku auf eine nichtbrennbare Unterlage und entfernen Sie brennbare Gegenstände aus der Nähe. · Schließen Sie zunächst den Akku polrichtig mit ausreichend dimensionierten Leitungen an den Ladeausgang an.
Seite 9
· Mit t/ s wählen Sie die Akku-Programmier- Ebene an und drücken dann bei Anzeige des ge- wünschten Programms „ENTER/START”. · Mit t/ s wählen Sie die Behandlungsart, z. B. CHG (Laden) aus und drücken dann „ENTER/ START”. · Nach Drücken von „ENTER/START” blinkt die La- destromanzeige, stellen Sie den Ladestrom mit t/ s ein und bestätigen Sie die Einstellung mit „ENTER/START”.
Seite 10
· Echtzeitanzeige für Akkuart, Zellenzahl, Ladestrom, Akkuspannung, Ladezeit, ein- oder entladene Kapa- zität. · Spannung jeder einzelnen Akkuzelle (Akku muss über Balancer angeschlossen sein) · Kapazitätsstand des Akkus und Durchschnittsspan- nung aller Zellen · Akkuspannung nach Abschluss des Ladens · Eingangsspannung ·...
5.4 Die Programme des Laders Akkutyp Programm Beschreibung LiPo CHARGE Normales Laden LiIon DISCHARGE Entladen LiFe STORAGE Laden vor einer längeren Lagerung FAST CHG Schnellladen, Akku wird nicht ganz vollgeladen BAL CHARGE Balancerbetrieb während des Ladens NiMH CHARGE Normales Laden mit dem eingestellten Strom NiCd AUTO CHG An den Akku nach einer automatischen Analyse...
5.5 Parameterspeicher programmieren und einsetzen · Das Gerät kann die Daten von bis zu 10 Akkus speichern, die später wieder aufrufbar sind. Das entlastet Sie von der jeweils erneuten Eingabe der Lade- parameter bei wiederholt zu ladenden Akkus. · Der jeweilige Parameter blinkt, stellen Sie mit den Tasten t/ s den einzustel- lenden Wert ein, abgeschlossen mit „ENTER/START”.
Seite 13
· Anzeige beim Speichern · Kontrollanzeige der Speicherplatzbelegung · Zur Benutzung des Speichers wählen Sie zunächst das Programm „BATT MEMORY” mit dem ge- wünschten Speicherplatz an und drücken dann für ca. 3 s die Taste „ENTER/START”. · Jetzt wird der Parametersatz geladen. ·...
5.6 Systemdaten einstellen · Sie können, ausgehend von der Werkseinstellung, in der Standardparameter eingestellt sind, zahlreiche Systemdaten individuell einstellen. Anzeige Einstellung Beschreibung OFF/ON, Bein Start eines Prozesses startet 1-720 Min. automatisch ein Sicherheitstimer, der nach Ablauf der vorgegebenen Zeit den Prozess abbricht. Damit beugt man einem Überladen vor, wenn z.
Seite 15
Werkseinstel- Einstellung des ∆U-Ladeendkriteri- lung (Default): ums bei NiCd/NiMH-Zellen. Kann 4 mV/Zelle in speziellen Fällen höher als die üblichen 4 mV über Ladeendspan- 5-15 mV/Zelle nung eingestellt werden OFF/ON Ein-/Ausschalten des Tastenquit- tungs- und Alarmtons 10,0 - 11,0 V Unterspannungsabschaltung Unterschreiten der eingestellten Eingangsspannung.
5.7 Akkumessung · Die Akku-Messfunktion (BATT METER) ermöglicht die Auswertung aller rele- vanten Spannungen des Akkus: Gesamt-Akkuspannung, höchste Spannung des Prozesses, niedrigste Spannung des Prozesses, Einzelzellenspannungen (Lithiumzellen). · Dazu ist ein mehrzelliger Lithiumakku zusätzlich an den Balanceranschluss an- zuschließen. · Wählen Sie zunächst im Menü...
5.9 Warn- und Fehlermeldungen · Akku verpolt angeschlossen · Akkuanschluss unterbrochen · Ladekabelanschluss nicht korrekt, überprüfen · Balanceranschluss nicht korrekt, überprüfen · Spannung am DC-Eingang zu niedrig (<11 V) · Spannung am DC-Eingang zu hoch (>18 V) · Spannung in einer Zelle zu hoch (Lithium) ·...
6. PC-Programm · Mit der zum Download bereitstehenden Software „Charge Master” können Sie den Lader steuern, Akkudaten und Ladeverläufe auf dem PC-Bildschirm darstellen lassen. · Verbinden Sie dazu Ihren PC mit einem USB-Kabel mit microUSB-Stecker (nicht im Lieferumfang) und folgen Sie den Installationsanweisungen des Programms.
9. Entsorgungshinweise Gerät nicht im Hausmüll entsorgen! Dieses Gerät entspricht der EU-Richtlinie über Elektronik- und Elektro-Altgeräte (Altgeräteverordnung) und darf daher nicht im Hausmüll entsorgt werden. Entsorgen Sie das Gerät über Ihre kommunale Sammelstelle für Elektronik-Altgeräte!
