Verwandte Anleitungen für reichelt elektronik SBC 8168
Inhaltszusammenfassung für reichelt elektronik SBC 8168

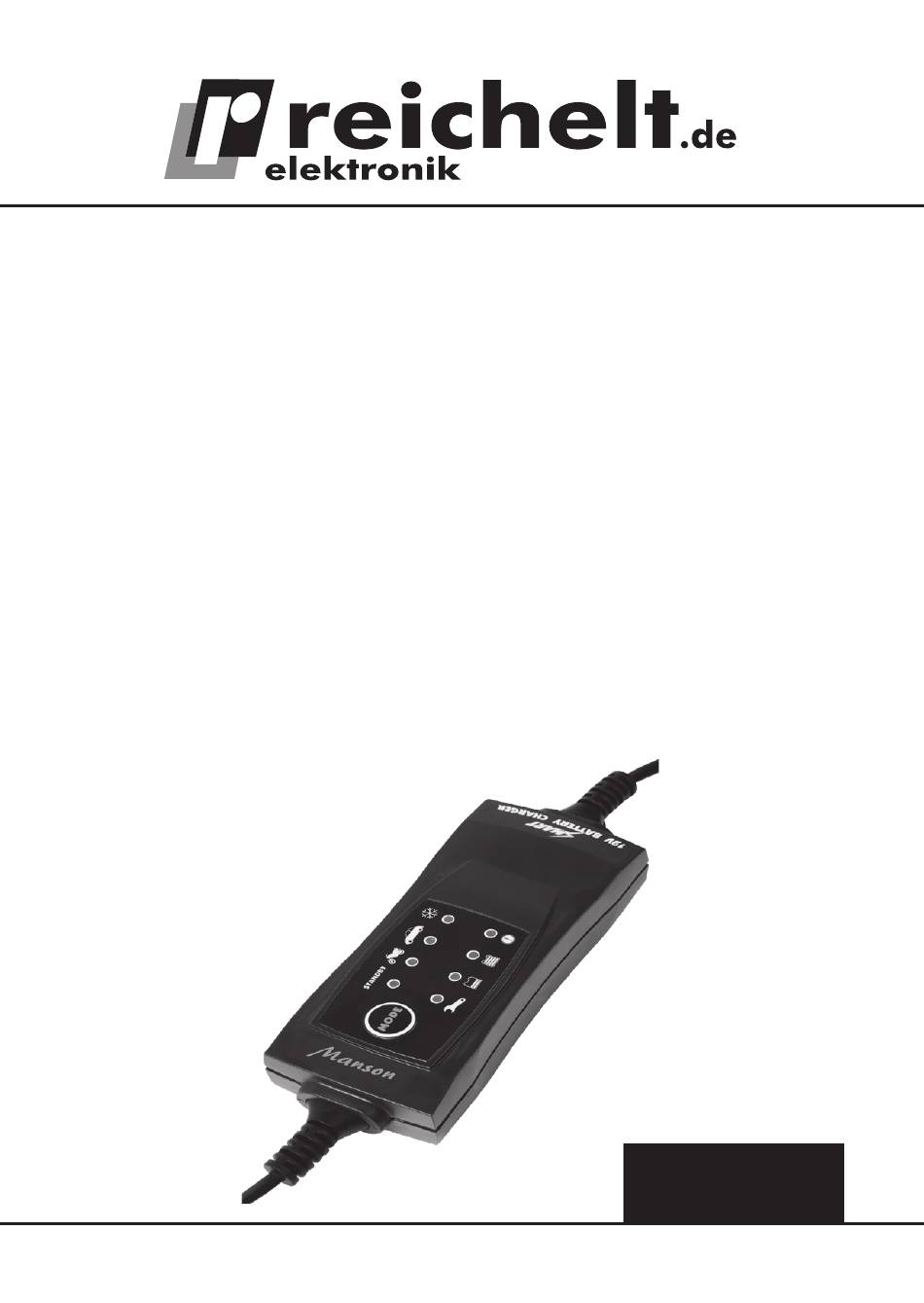

- Seite 1 Intelligenter Blei-Akkulader mit Akkupflegefunktion – Bedienungsanleitung – DEUTSCH...
- Seite 2 Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 04/2014 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten.
- Seite 3 1. Beschreibung und Funktion Das intelligente Ladegerät ermöglicht das mikroprozessorgesteuerte Laden, Überwachen und Pflegen von Blei-Akkus im Kapazitätsbereich von 5 bis 120 Ah. Eine mehrstufige Ladefunktion sorgt für schonendes Laden sowie das Regene- rieren teilgeschädigter Akkus. Zahlreiche Schutzfunktionen sorgen für den Schutz von Akku und Ladegerät.
- Seite 4 tigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. · Lassen Sie Verpackungsmaterialien nicht achtlos liegen, diese können für spielende Kinder zu einer Gefahr werden. · Bei Nutzung im gewerblichen Bereich sind die dort geltenden Unfallverhü- tungsvorschriften zu beachten. ·...
- Seite 5 4. Lieferumfang/Bedien-, Anschluss-/Anzeigelemente · Ladegerät mit Netz- und Ladekabel · Lösbares Akkukabel mit Krokodilklemmen · Lösbares Akkukabel mit Ringkabelschuhen 1 - Auswahltaste für die Betriebsart 2 - Bereitschaftsanzeige: Leuchtet - Netzspannung vorhanden, kein Akku angeschlossen Blinkt - Akku angeschlossen, Laden wird nach zwei Minuten automatisch mit der zuletzt gewählten Betriebsart gestartet, falls keine andere Betriebsart innerhalb von zwei Minuten gewählt wird.
- Seite 6 5. Inbetriebnahme und Betrieb · Schließen Sie das Ladegerät an eine Netzsteckdose an. · Das Ladegerät durchläuft nun einen Selbsttest, wobei alle Anzeigen nachei- nander aufleuchten. Danach schalten sich alle Anzeigen kurz an und danach aus. Nun leuchtet nur noch die Standby-Anzeige. ·...
- Seite 7 Akkucheck und defekter Akku · Blinkt die Check-Anzeige (6) sofort nach Anschließen des Akkus, wurde dieser als defekt diagnostiziert und der Ladeablauf abgebrochen. · Kontrollieren Sie dann zunächst noch einmal alle Kabelverbindungen, Kon- takte, den Kontaktübergang an den Akku-Polen (säubern), ob kein Schluss zwischen den Akkupolen vorliegt (Akkugehäuse säubern), und starten Sie dann die Überprüfung nochmals.
- Seite 8 6. Wartung, Lagerung und Pflege · Trennen Sie das Gerät nach dem Einsatz vom Stromnetz und vom versorgten Gerät. · Lagern Sie das Gerät sauber, kühl und trocken. · Reinigen Sie das Gerät nur im ausgeschalteten, vom Stromnetz getrenntem Zustand mit einem trockenen Leinentuch. Bei stärkeren Verschmutzungen kann das Reinigungstuch leicht mit Wasser angefeuchtet sein.
