USV MTD-XL
1

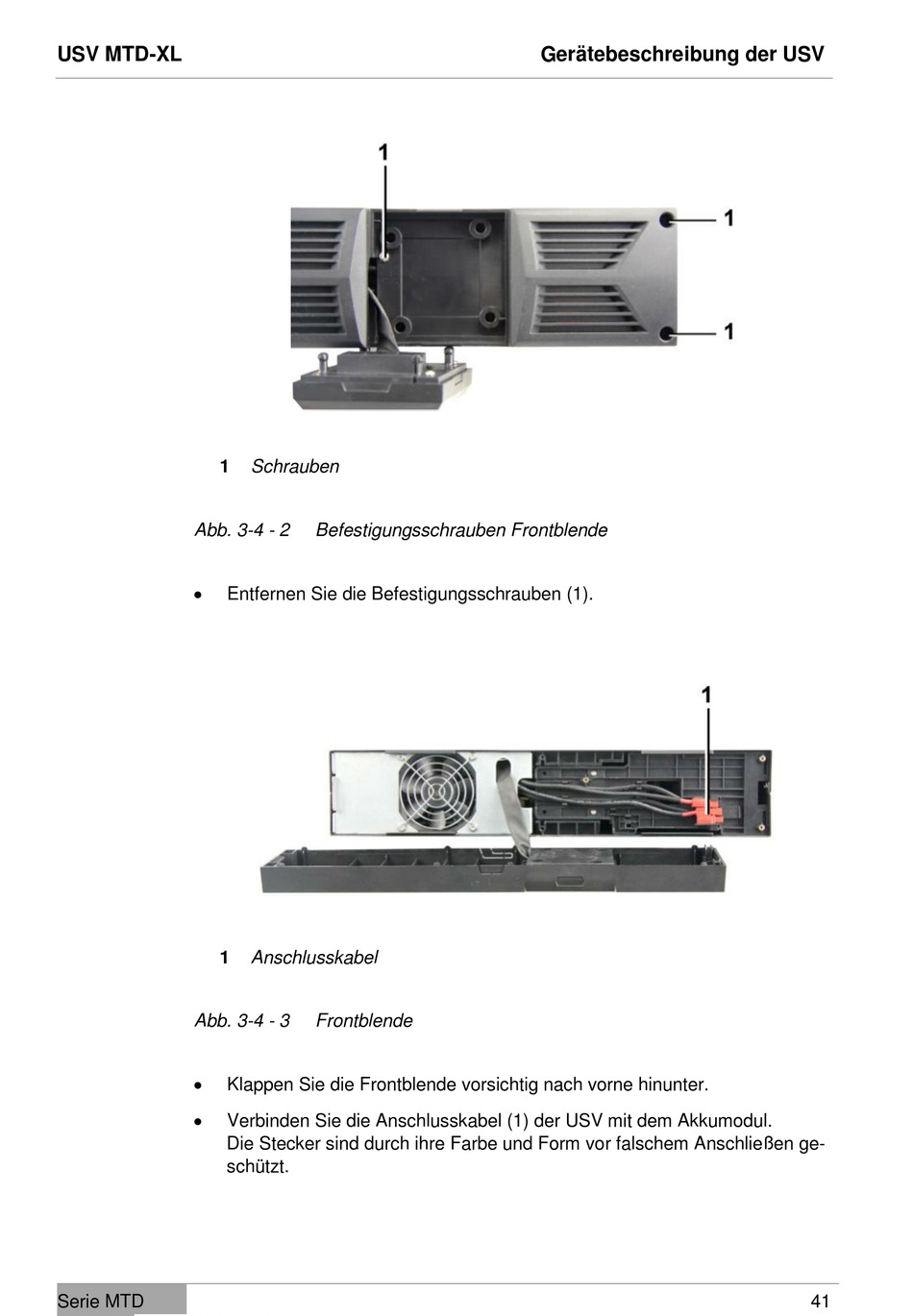

Abb. 3-4 - 2

Entfernen Sie die Befestigungsschrauben (1).
1
Abb. 3-4 - 3

Klappen Sie die Frontblende vorsichtig nach vorne hinunter.

Verbinden Sie die Anschlusskabel (1) der USV mit dem Akkumodul.
Die Stecker sind durch ihre Farbe und Form vor falschem Anschließen ge-
schützt.
Serie MTD
Schrauben
Befestigungsschrauben Frontblende
Anschlusskabel
Frontblende
Gerätebeschreibung der USV
41
