VersiDrive i E2 Schnellinbetriebnahme

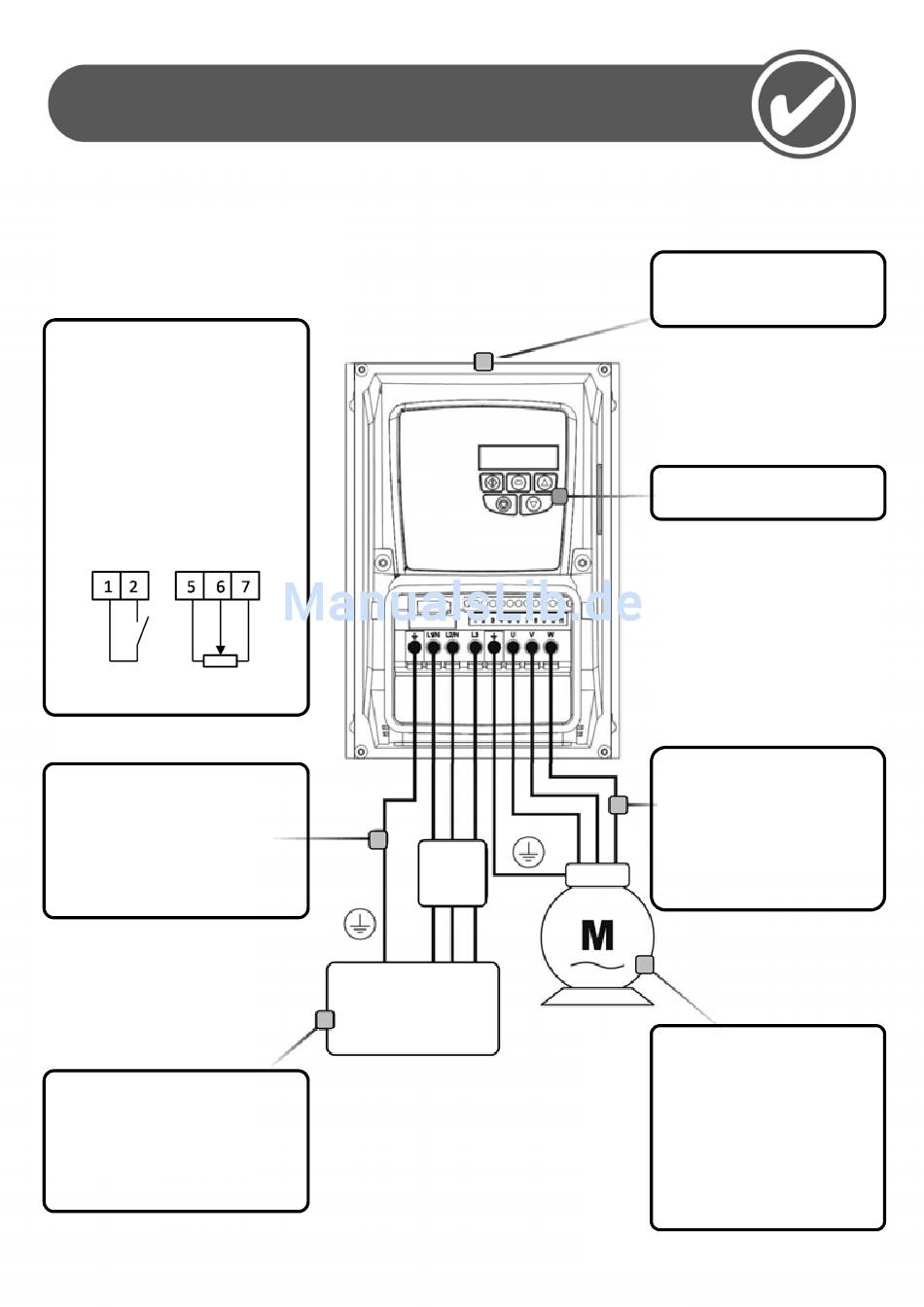

Steuerklemmen:
Basierend auf den Werkseinstellungen
-
Schließen Sie einen START/STOPP-
Schalter von Klemme
1 u. 2
-
Schließen des Kontaktes STARTET
den Umrichter (Freigabe)
-
Öffnen des Kontaktes STOPPT den
Umrichter.
-
Schließen Sie ein 10kΩ-
Potentiometer an die Klemmen
5, 6 & 7, um die Drehzahl von 0 bis
50Hz zu verändern
Stopp – Lauf
10kΩ Drehzahl-Poti
Sicherungen oder
Leitungsschutzschalter & Kabelgrößen:
-
Empfohlene Sicherungsgrößen auf
Seite 33
-
Empfohlene Leitungsquerschnitte
auf Seite 33
Versorgungsspannung:
-
110 – 115, 200 – 240, 400 – 480
VAC + / - 10%
-
1 order3 phasig
-
Siehe Angaben zur
Umrichterbemessung auf Seite 33
2
Sicherung
oder LS-
Schalter
Erde
L
N
L1 L2 L3
AC Versorg.spannung
(50 / 60 Hz)
www.peter-electronic.com
Weitere Installationshinweise:
-
Siehe auf Seite 11
Die Tastenfeld-Bedienung finden
Sie auf Seite 19
Motorkabel
-
Siehe Details zum
Motoranschluss auf Seite 33
-
Verwenden Sie ein
geschirmtes Kabel
-
Für Motorkabellängen >50m
wird ein Ausgangsfilter
empfohlen
Motoranschluss
-
Siehe Details zum
Motoranschluss auf Seite 16
Angaben Motor-Typenschild:
-
Eingabe Motornennspannung
(V) in P-07
-
Eingabe Motornennstrom (A)
in P-08
-
Eingabe Motornennfrequenz
(Hz) in P-09
