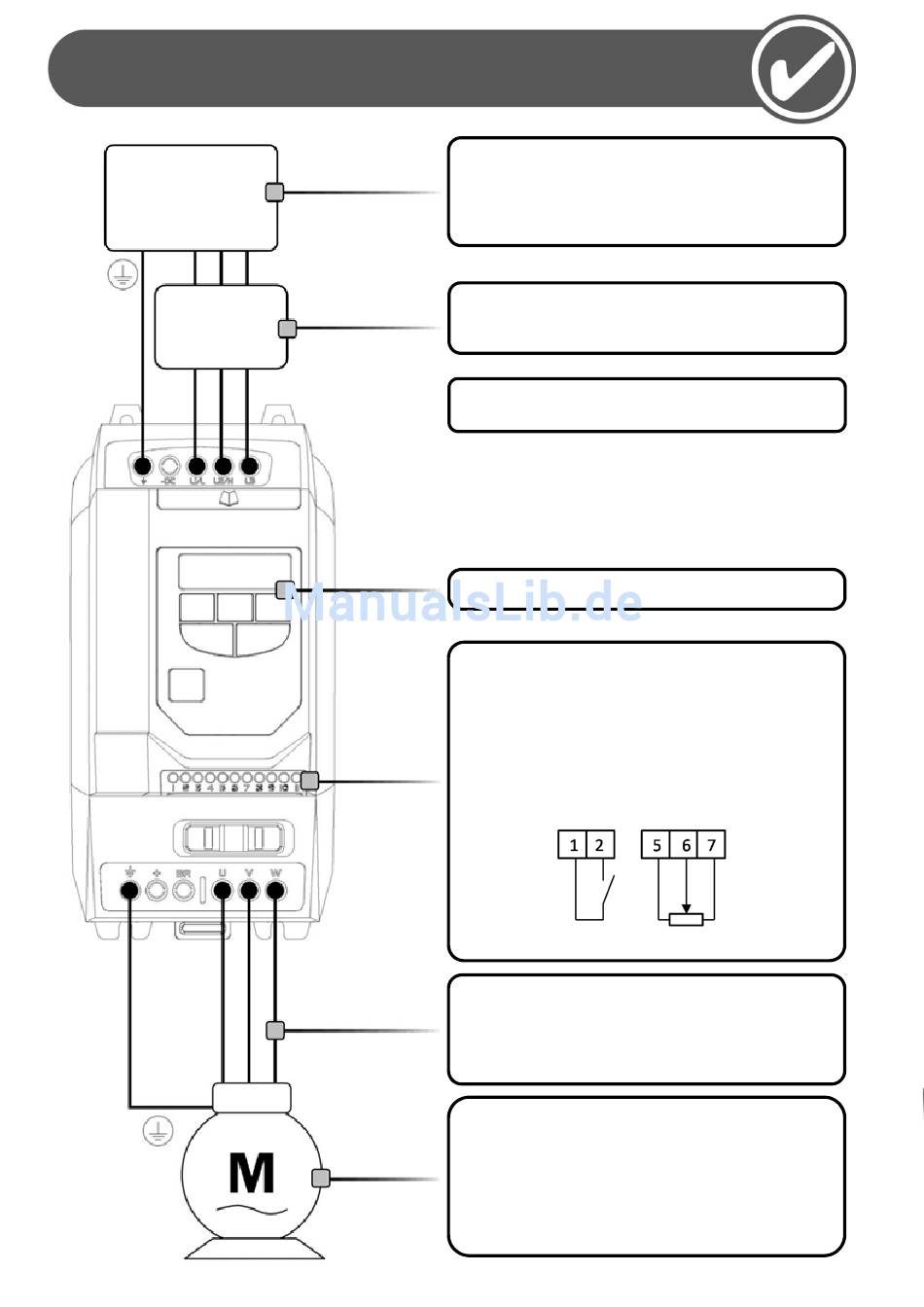

VersiDrive i E2 Schnellinbetriebnahme
AC Versorg.spannung
(50 / 60 Hz)
L1 L2
L3
Erde
L
N
Sicherungen oder
Leitungs-
schutzschalter
Versorgungsspannung:
-
110 – 115, 200 – 240, 400 – 480 VAC + / - 10%
-
1 order3 phasig
-
Siehe Angaben zur Umrichterbemessung auf Seite 33
Sicherungen oder Leitungsschutzschalter & Kabelgrößen:
-
Empfohlene Sicherungsgrößen auf Seite 33
-
Empfohlene Leitungsquerschnitte auf Seite 33
Weitere Installationshinweise:
-
Siehe auf Seite 11
Die Tastenfeld-Bedienung finden Sie auf Seite 19
Steuerklemmen:
Basierend auf den Werkseinstellungen
-
Schließen Sie einen START/STOPP-Schalter von Klemme
1 u. 2
-
Schließen des Kontaktes STARTET den Umrichter
(Freigabe)
-
Öffnen des Kontaktes STOPPT den Umrichter.
-
Schließen Sie ein 10kΩ-Potentiometer an die Klemmen
5, 6 & 7, um die Drehzahl von 0 bis 50Hz zu verändern
Stopp – Lauf
Motorkabel
-
Siehe Details zum Motoranschluss auf Seite 33
-
Verwenden Sie ein geschirmtes Kabel
-
Für Motorkabellängen >50m wird ein Ausgangsfilter
empfohlen
Motoranschluss
-
Siehe Details zum Motoranschluss auf Seite 16
Angaben Motor-Typenschild:
-
Eingabe Motornennspannung (V) in P-07
-
Eingabe Motornennstrom (A) in P-08
-
Eingabe Motornennfrequenz (Hz) in P-09
www.peter-electronic.com
10kΩ Drehzahl-Poti
1
