3.1

Betriebsarten

OM5
Signalteil
Das Signalteil enthält in einem schlagfesten Kunststoffgehäuse die
Anzeige- und Bedienelemente sowie sämtliche elektronischen Kom-
ponenten zur Auswertung und Umformung des Sondensignals in ein
digitales Ausgangssignal. Das Ausgangssignal steht als potenzial-
freier Relaiskontakt (Wechsler) zur Verfügung.
Das Signalteil überwacht ständig das elektrische Ausgangssignal der
Sonden. Bei Betriebsbereitschaft brennt die grüne Betriebslampe. Im
Normalbetrieb (kein Alarm) sind die rote Alarmlampe und der Sum-
mer aus, das Relais ist abgefallen.

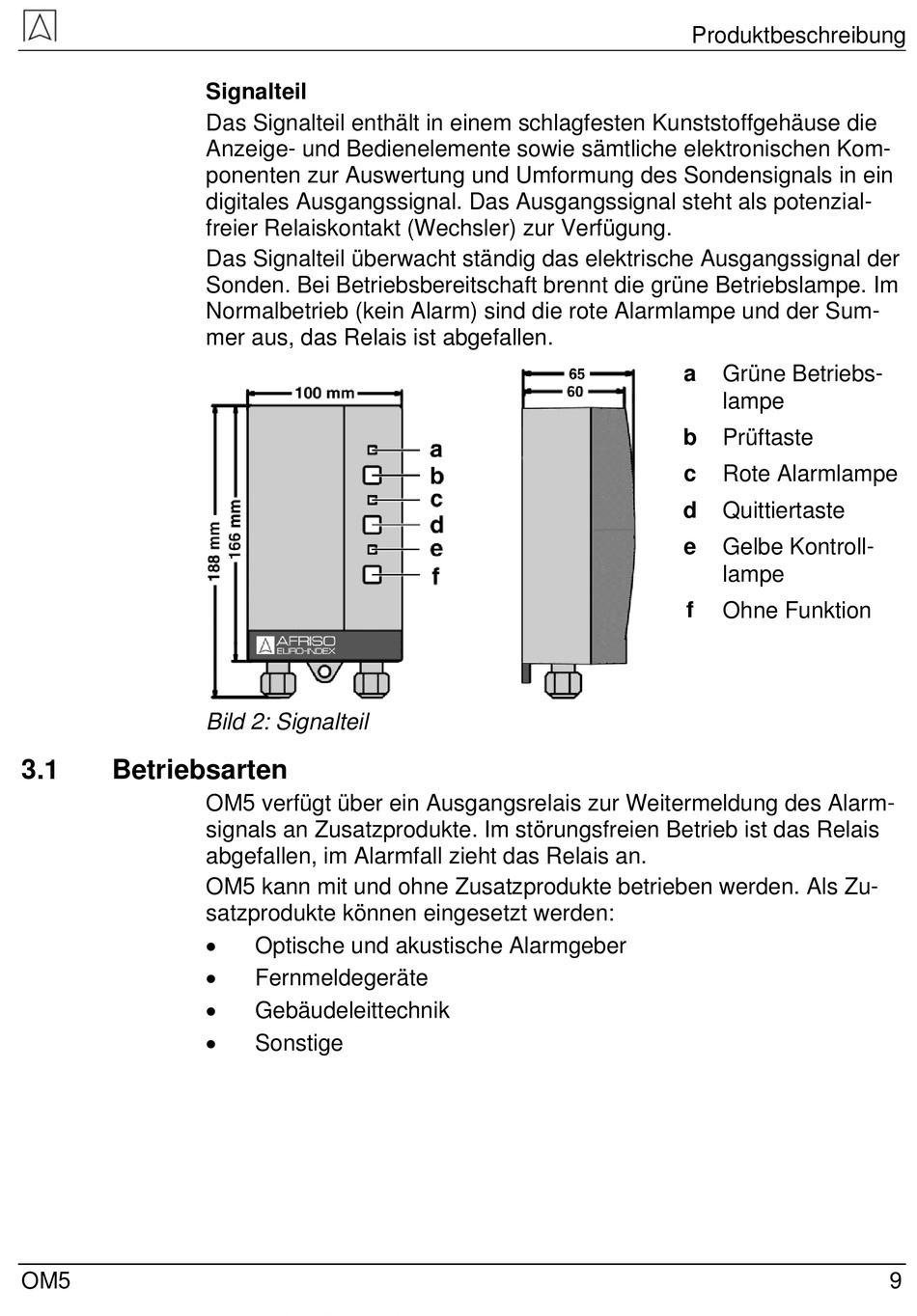

Bild 2: Signalteil
OM5 verfügt über ein Ausgangsrelais zur Weitermeldung des Alarm-
signals an Zusatzprodukte. Im störungsfreien Betrieb ist das Relais
abgefallen, im Alarmfall zieht das Relais an.
OM5 kann mit und ohne Zusatzprodukte betrieben werden. Als Zu-
satzprodukte können eingesetzt werden:

Optische und akustische Alarmgeber

Fernmeldegeräte

Gebäudeleittechnik

Sonstige
Produktbeschreibung
a Grüne Betriebs-
lampe
b Prüftaste
c Rote Alarmlampe
d Quittiertaste
e Gelbe Kontroll-
lampe
f Ohne Funktion
9
