Markisengestelle Einhängen - Varisol G250 Montage- Und Elektroinstallationsanweisung

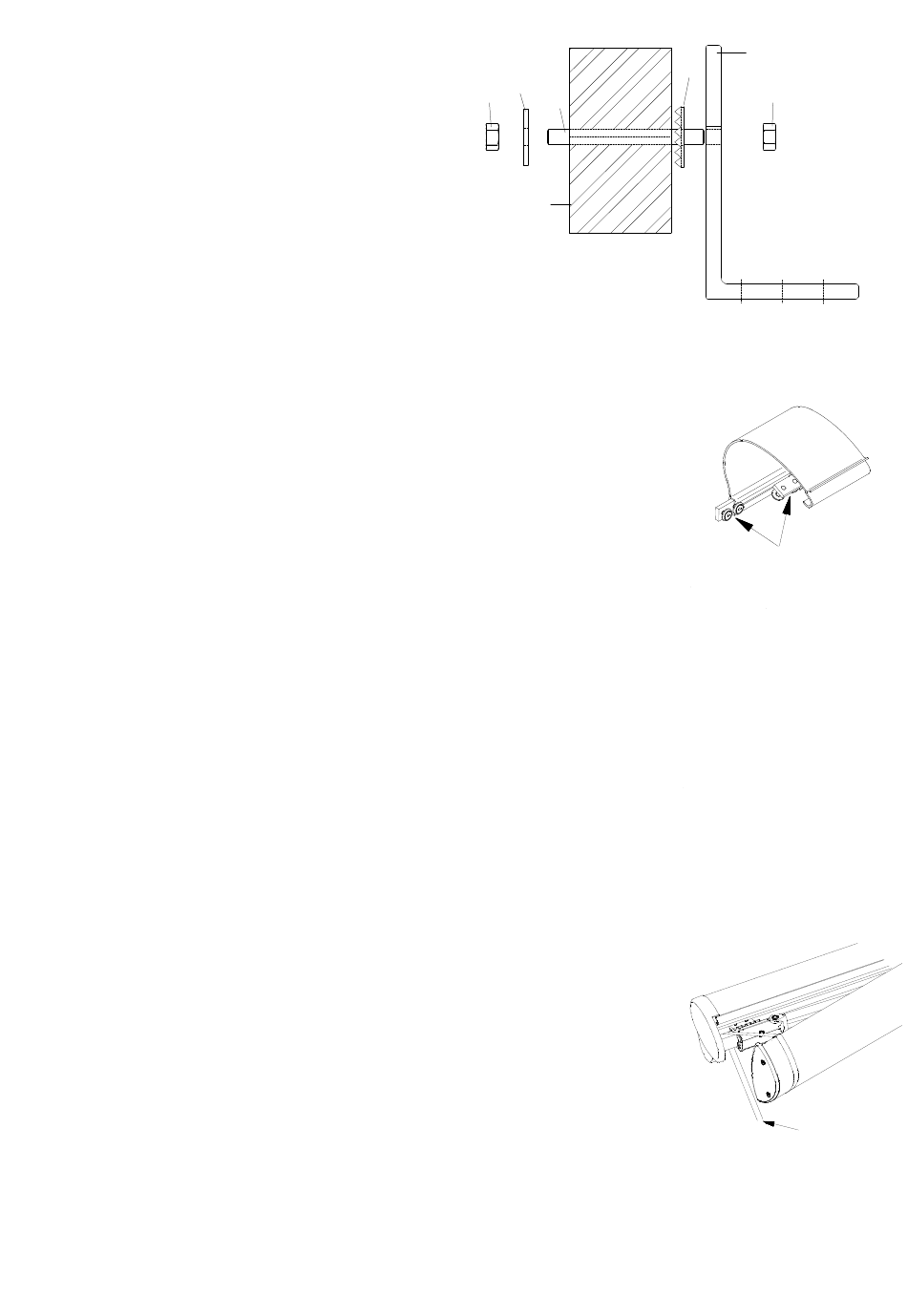

Schlagen Sie den Scheibendübel (4) mit einem Hammer
über das Bohrloch in den Sparren (2).
Stecken Sie die Gewindestangen (3) durch die Boh-
rungen der Dachsparren (2) und Scheibendübel (4).
Schieben Sie den Dachsparrenhalter (1) und die Scheibe
(5) auf die Gewindestange (3). Drehen Sie dann die
Muttern (6) auf die Gewindestange (3).
Ziehen Sie die Muttern mit zwei 19er Schlüsseln fest.
•
Montieren Sie jetzt die Deckenkonsolen an die Dach-
sparrenhalter und richten Sie die Konsolen mit
Richtschnur und W asserwaage aus.
14. Markisengestelle einhängen
•
Schieben Sie die beiden Dachkupplungen (1), diese befinden sich im
Zubehörkarton, in eines der Markisenteile.
•
Stecken Sie einen Klemmriegel mit den Klemmschrauben der Konsolen in die Hosentasche.
•
Beginnen Sie mit der linken Seite. Stellen Sie zwei gleich hohe Leitern standsicher unter die Montagekonsolen.
Legen Sie das linke Markisengestell oben auf die Leitern. Vergewissern Sie sich dabei, dass die Markise sicher
liegt und nicht herunter fallen kann.
•
Heben Sie mit Ihrem Kollegen das Markisengestell gleichmäßig an und steigen Sie auf die Leitern. Schieben
Sie das Tragrohr der Markise in die Montagekonsolen. Halten Sie die Markise weiterhin fest. Schieben Sie die
Klemmriegel seitlich in die vorgesehenen Nuten der Montagekonsolen und schrauben Sie die
Klemmschrauben locker ein. Verschieben Sie das Markisengestell auf die vorher angezeichnete Position und
ziehen Sie die Klemmschrauben mit einem 6mm Innensechskantschlüssel fest.
•
Versetzen Sie die Leitern unter die rechten Montagekonsolen und heben Sie mit Ihrem Kollegen das rechte
Markisenteil in die Montagekonsolen. Lassen Sie 1- 2cm Luft zwischen den beiden Markisenteilen. Schieben
Sie die Klemmriegel in die Montagekonsolen und schrauben Sie diese mit den Klemmschrauben fest.
•
Binden Sie Gurte (=X) rechts und links an die Fallstange des nicht
angetriebenen Markisenteils. Führen Sie die Gurte über das Tragrohr.
Halten Sie und Ihr Kollege die Gurte fest und schneiden Sie die
Armsicherungen durch. Lassen Sie die Fallstange
vorsichtig ausfahren. Drehen Sie dann die Tuchwelle soweit, bis das das
Tuch abgewickelt ist, und die Nut nach vorne zeigt
97.08.070 V5
5
6
3
2
gleichmäßig und
1
4
6
6. Sechskantmutter
5. Scheibe für Holzkonstruktion
4. Scheibendübel C2
3. Gewindestange
2. Dachsparren
1. Dachsparrenhalter
1
= X
Seite 6 von 13
