Montage; Mechanischer Anschluss - Schunk Hgn 80 As Montage- Und Betriebsanleitung
2-finger-parallelgreifer
Inhaltsverzeichnis
7
7.1
Ebenheit der An-
schraubfläche prüfen
Montieren
Montage
Mechanischer Anschluss
WARNUNG
Verletzungsgefahr bei unerwarteten Bewegungen der Maschi-
ne/Anlage, durch Zusammenfahren der Greiferbacken!
• Bei der Montage des Greifers darf die Hydraulik nicht ange-
schlossen sein.
Die Werte beziehen sich auf die gesamte Anschraubfläche.
Anforderungen an die Ebenheit der Anschraubfläche (Maße in mm)
Kantenlängen
< 100
> 100
Das Modul lässt sich von vorne, von hinten oder seitlich montieren.

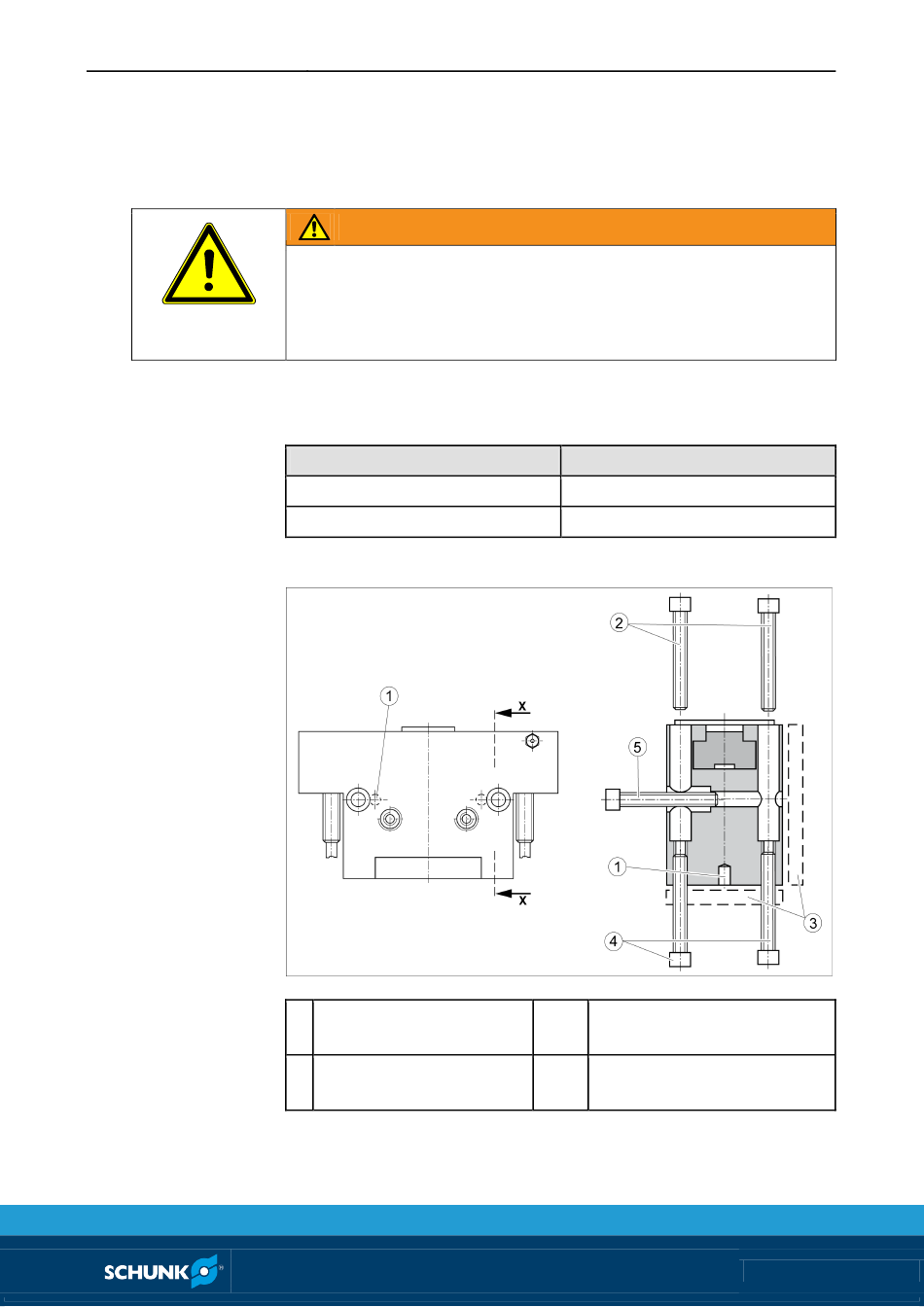

Abb. 1 Möglichkeit der Montage
1 2x Zylinderstifte
DIN EN ISO 8734
3 Adapterplatten
Zulässige Unebenheit
< 0.02
< 0.05
2/4
4x Zylinderkopfschrauben
DIN EN ISO 4762
5
2x Zylinderkopfschrauben
DIN EN ISO 4762
01.00|HGN |de
Montage
13
