INF-1 MANÓMETRO DE PRESIÓN PARA COMPRESORAS
• Diseñado para el uso diario en
las tiendas de bicicletas
• Cabeza giratoria para válvula
Americana y Francesa permitien-
do el acceso fácil
• Manómetro incorporado (0-220
psi, 0-15 bars)
• Completamente reparable
Ensamble
Enrosque el acoplador (#2) en el
cuerpo (#1) del INF-1 y apriete (el
sellador para cuerda ya fue apli-
cado con anterioridad) NOTA: El
INF-1 permite el uso de cualquier
conexión de ¼" de niple en caso
de que el adaptador proporciona-
do no sea compatible con la man-
guera de aire que esté utilizando.

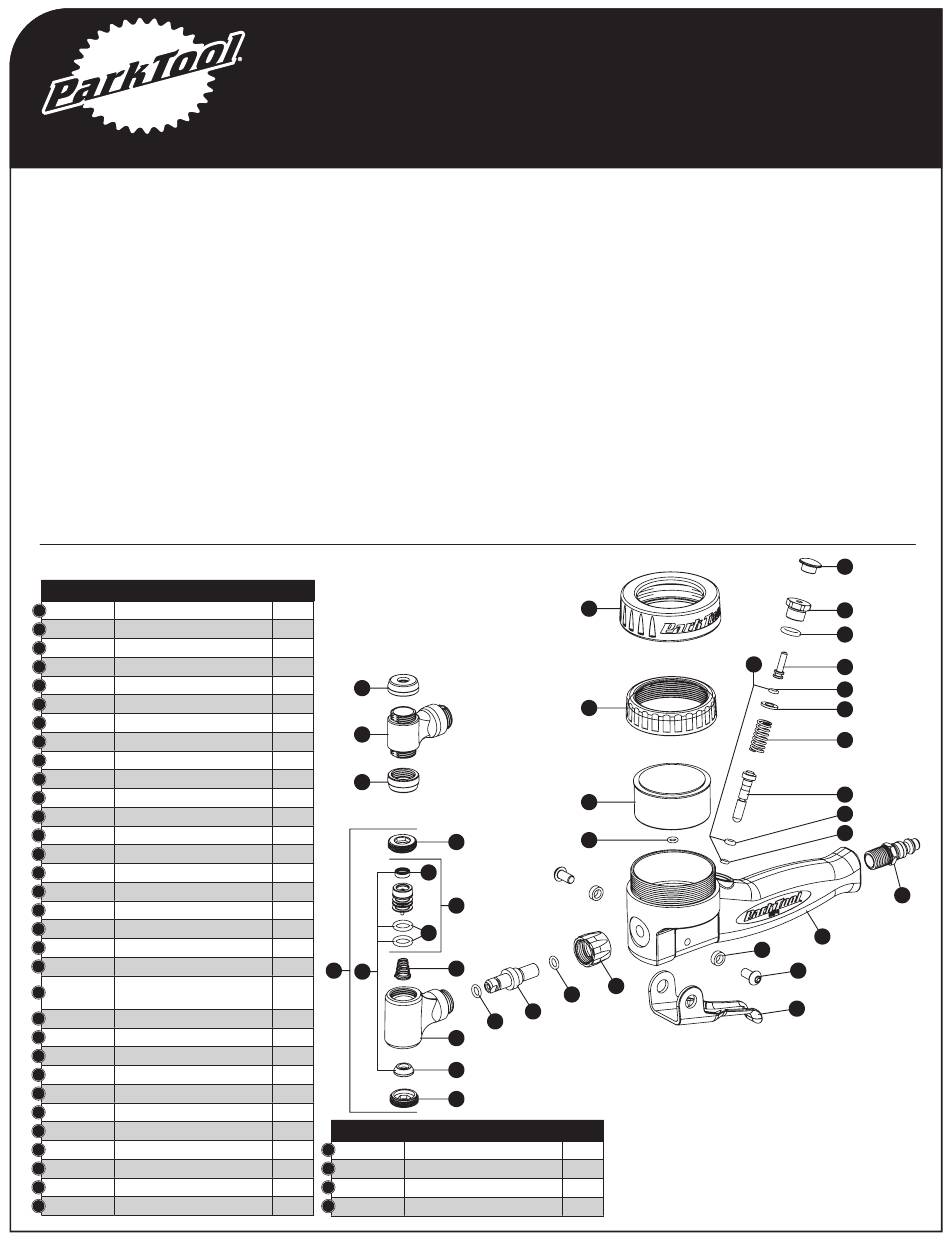

INF-1 Part Numbers
Part No.
Descriptiont
1571
Body
1
1572
Coupler Plug
2
1573
Trigger
3
1574-2
Handle Spacer
4
1575
Valve Poppet
5
1577
Bleed Valve Poppet
6
1579
Bleed Valve Body
7
1580
Bleed Valve Button
8
1581
Gauge Ring
9
1582
Pressure Gauge
1 0
1583
Retaining Ring
1 1
1584
Head Adaptor
1 2
1585.2
Presta Cap
1 3
1586
Presta Seal
1 4
1 5
1587.2
Head
1588
Schrader Seal
1 6
1590A
Shuttle Valve Assembly
1 7
1591.2
Schrader Cap
1 8
1 9
1017
Plunger Spring
1594
Skewer Spring
2 0
Button Head Socket
289
2 1
Cap Screw
1595
O-Ring AS568-104
2 2
1628-2
O-Ring AS568-010
2 3
1625-2
O-Ring AS568-007
2 4
2 5
1624-2
O-Ring AS568-006
1593
Plain Washer
2 6
1592
O-Ring AS568-110
2 7
1576-2
Metric O-Ring
2 8
2 9
1626-2
O-Ring AS568-008
1581B
Gauge Boot
3 0
1587.2A
Head Assembly
3 1
1595K
Trigger Seal Kit
3 2
Instrucciones
1. Gire la cabeza del INF-1 hasta
que encuentre el adaptador para
válvula Americana o Francesa,
dependiendo de cual necesite.
Tiene una rotación de 360° para
ambos tipos de válvula.
2. Presione hasta que la cabeza
esté completamente dentro de la
válvula Americana o Francesa.
3. Presione el gatillo (#3) para inflar.
4. Suelte el gatillo para leer el
manómetro (#10). El indicador
no reflejará la presión real de
las llantas mientras las infla.
5. Si la presión es mayor a la desea-
da presione el botón regulador
(#8) hasta que la presión deseada
aparezca en el manómetro.
6. Retire la cabeza del INF-1 de la
válvula.
Qty.
1
1
1
2
1
36
1
1
35
1
1
1
34
1
1
1
1
1
16
1
1
1
28
1
1
31
33
2
1
2
1
1
1
1
2
Part No.
Descriptiont
1
3 3
1586K
Head Seal Kit
1
3 4
1585
Presta Cap (Pre- 9/15)
—
3 5
1587
Head (Pre- 9/15)
—
1591
Schrader Cap (Pre- 9/15)
3 6
INF-1 Shop Inflator
Cuidado y Mantenimiento
Mantenga el INF-1 alejado de los
químicos abrasivos para prevenir
daños en los empaques.
Los selladores de las llantas pue-
den obstruir la cabeza del INF-1.
Si lo utiliza en una llanta con se-
llador, inmediatamente presione y
suelte el gatillo varias veces para
limpiar la cabeza.
Utilice el INF-1 con cuidado. No lo
deje caer.
Para asegurar el uso sencillo y
prevenir el desgaste prematuro,
debe mantener los empaques de
la válvula de la cabeza (#17) y de
la válvula del botón regulador
(#5) lubricados.
30
9
10
29
18
17
20
11
23
12
23
15
14
13
Qty.
—
—
—
—
10/18
Para lubricar los empaques de la
cabeza: Desenrosque la tapa para
la válvula Americana (#18). Quite
la válvula (#17). Aplique grasa de
silicón a los empaques (#28) y
reinstale en la cabeza. Enrosque
la tapa.
Para lubricar los empaques del
cuerpo: Desenrosque el cuerpo
del botón regulador (#7). Quite la
rondana (#26), el resorte (#19) y la
válvula del botón regulador (#5).
Aplique grasa de silicón a los em-
paques (#22, #24 #25). Reinstale
la válvula del botón regulador, el
resorte y la rondana y enrosque el
cuerpo del botón regulador.
8
7
27
32
6
24
26
19
5
22
25
1
4
21
3
