2 Installation | installation

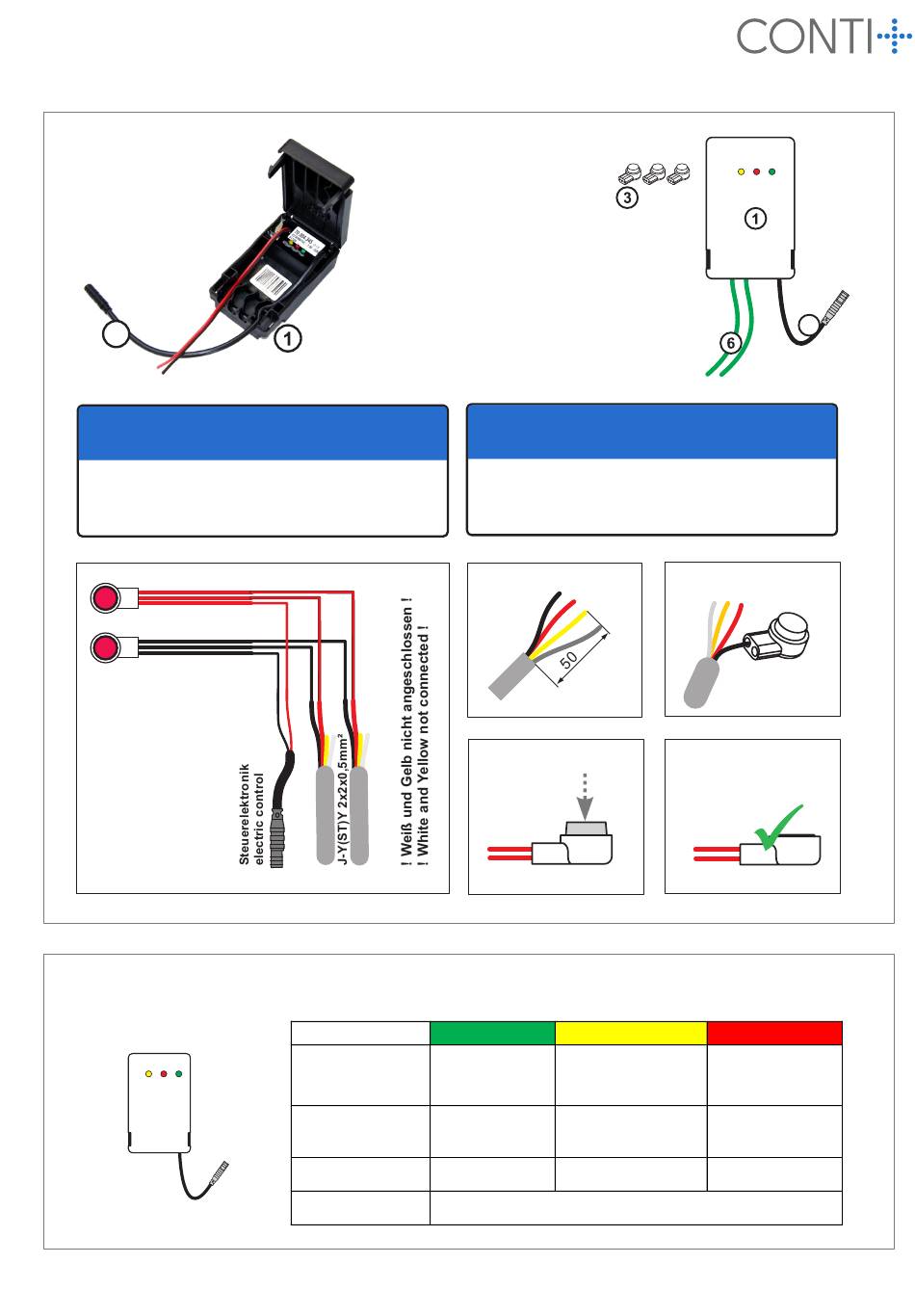

2.3 Verdrahtung CNX Converter
7
i
Hinweis!
Topologie und Leitungstyp beachten.
Die elektrische Verdrahtung darf nur von einer
Elektrofachkraft gemäß DIN VDE 105-100
durchgeführt werden.
rot | red
schwarz | black
Rückmeldungen Converter-LEDs
Feedback LED of converter
1.
CONVERTER CONBUS-CNX
2.
Klettverschluss Flauschteil
3.
Einzeladerverbinder (1 x Reserve)
5.
Anschluss Steuerung CNX
6.
Busleitung(en) J-Y(ST)Y 2x2x0,8mm²
7.
Anschlussleitung mit Buchse
Überspannungsschäden
LED
Grün | green
Blinkt einmal
System OK
blinks one time
System runs
Blinkt zweimal
Inbetriebnahme (IB)
blinks two times
Initiation mode (IM)
Blinkt dauerhaft
Datenfluss im IB
blinks permanent
Datatransfer in IM
Kein Signal
System stromlos
No signal
System without power
wiring of CNX converter
i
Hinweis!
Note topology and type of trunk
electrical installation only made by qualified
persons which are working based on
DIN VDE 105-100
abmanteln | dismantle
quetschen | scrunch
Gelb | yellow
Spannungsfehler Armatur
failure of armature voltage
Keine Übertragung zur
Armatur
No transfer to armature
Keine Armatur
no armature
7
Überspannungsschäden
einführen | lead in
nicht
abisolieren!
do not
strip!
komplett geschlossen
completely closed
Rot | red
Keine Kommunikation
zum Controller
no transfer from
controller
Nicht definiert
not defined
Nicht definiert
not defined
9
