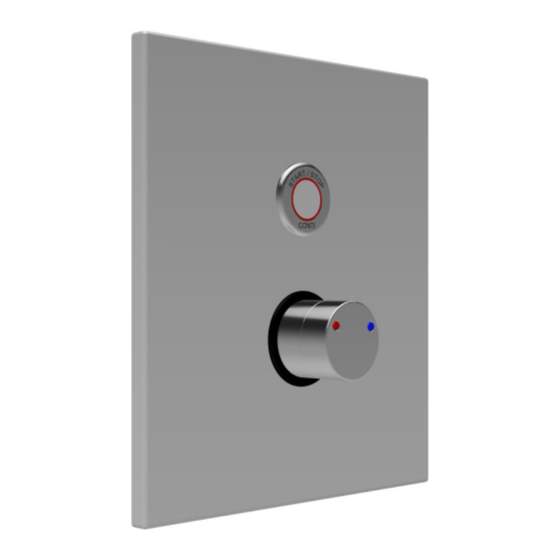

CONBUS CNX
Fertigmontagesets
Piezo-Taster, Thermostat
shower faucet
piezo-switch, thermostat
CONE11224500000
CONE11224600000
Technische Dokumentation
Inhaltsverzeichnis
Glossar | glossary . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 2
1.1
Wichtige Hinweise | references. . . . . . . . . . . . . . . . . . . . . . . . . . S. 3
1.2
Lieferumfang | parts package . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 5
1.3
Datenblatt | data sheet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 6
1.4
Montage Vorbereitung | preparation installation . . . . . . . . . . . . . S. 7
2.1
Sanitärinstallation | sanitairy installation . . . . . . . . . . . . . . . . . . . S. 8
2.2
2.3
wiring of CNX converter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 9
2.4
connecting electronic parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S.10
Endmontage | final installation step . . . . . . . . . . . . . . . . . . . . . . S. 11
2.5
3.1
temperature adjustment and scalding protection . . . . . . . . . . . . S.12
Brauseköpfe | shower heads . . . . . . . . . . . . . . . . . . . . . . . . . . . S.13
3.2
Funktionen Duschen & Hygienespülung |
4.1
functions shower & cold flush . . . . . . . . . . . . . . . . . . . . . . . . . . . S.14
Funktionen - Thermische Spülung | functions - thermical flush . S.15
4.2
5 Service & Wartung | service & maintenance . . . . . . . . . . . . . S.16
Fehlerbehebung | troubleshooting . . . . . . . . . . . . . . . . . . . . . . . S.17
5.1
Ersatzteile | spare parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S.19
5.2
Reinigungshinweise | cleaning references . . . . . . . . . . . . . . . . . S.22
5.3
Notizen | memo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S.23
5.4
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Conti+ CONBUS CNX CONE11224500000
Inhaltszusammenfassung für Conti+ CONBUS CNX CONE11224500000
-
Seite 1: Inhaltsverzeichnis
Technische Dokumentation CONBUS CNX Fertigmontagesets Piezo-Taster, Thermostat shower faucet piezo-switch, thermostat CONE11224500000 CONE11224600000 Inhaltsverzeichnis 1 Information | information Glossar | glossary ........S. 2 Wichtige Hinweise | references. -
Seite 2: Information | Information
1 Information | information 1.1 Glossar g lossary Gefahr Danger Warnung Warning Achtung Caution Hinweis Notice 12 Std. Aktivierung automatisch, benutzungsabhängig activation automatically oder depended on usage Aktivierung kalender- und uhrzeitabhängig activation depended by date and time Aktivierung automatisch, temperaturabhängig activation automatically and depended by temperature Aktivierung über externen Schlüsselschalter activation via external key switch... -
Seite 3: Allgemeine Hinweise
1 Information | information 1.2 Allgemeine Hinweise Lesen Sie die technische Dokumentation Für unsachgemäße Bedienung und nicht unbedingt vor Installation und Inbetrieb- bestimmungsgemäße Verwendung über- nahme. Fehlinstallationen können Funk- nimmt der Hersteller keine Gewährleis- tionsstörungen und Schäden verursa- tung. chen sowie zur Gefahr für Benutzer und Fachhandwerker werden. - Seite 4 1 Information | information 1.2 references Please read the installation manual No warranty by producer for incorrect before installing and using the system. usage and usage out of specified normal Faulty installation causes malfunction, operation. damages which may induce injury of persons, who installing and using the system.
-
Seite 5: Lieferumfang
1 Information | information 1.3 Lieferumfang parts package ENTRIEGELT VERRIEGELT Trägereinheit Abdeckplatte Abdeckplatte carrier plate cover panel cover panel (CONE11224500000) (CONE11224600000) mit Piezotaster mit Piezotaster with piezo switch with piezo switch CONBUS-CNX Steuerung CONBUS CNX electronic unit Art.Nr. 0972070 CONBE11224x0000 0910350 0970820 CONBUS-CNX Converter... -
Seite 6: Data Sheet
1 Information | information 1.4 Datenblatt data sheet CONE Fertigmontageset Dusche, Messing verchromt, Piezo, Thermostat, DN15, UP Elektronische Duscheinrichtung mit thermostatischer Mischeinrichtung inkl. Verbrühungs- schutz vorgerüstet für elektronische Selbstschlussfunktion • Hygienespülung • Bypass Stopfen zur manuellen Desinfektion oder Bypass Magnetventil zur elektronischen •... -
Seite 7: Installation | Installation
2 Installation | installation 2.1 Montage Vorbereitung preparation installation Topologie bis 8 Liniensegmente bei maximal 75 oder 150 Armaturen Topology up to 8 lining segments with max. 75 or 150 armatures Liniensegment 1 Ant 2 Ant 1 SD-Card SD-Card Reset Power A B C Ethernet... - Seite 8 2 Installation | installation 2.2 Sanitärinstallation sanitairy installation Vorabsperrungen schließen (6mm Sechskant-Steckschlüssel) close water supply offen open geschlossen closed Spülstück ausbauen dismount flushing unit Schiebetülle mit Überwurfmutter in Abgang einsetzen set slipping unit into outflow Korrektur | Correction SW 10 verwenden 0,5 mm Werkseinstellung min.: 0,0 mm / max.: 1,0 mm Armaturenkörper mit Flachdichtungen einsetzen, befestigen und eindichten...
-
Seite 9: Verdrahtung Cnx Converter
2 Installation | installation 2.3 Verdrahtung CNX Converter wiring of CNX converter CONVERTER CONBUS-CNX Klettverschluss Flauschteil Einzeladerverbinder (1 x Reserve) Anschluss Steuerung CNX Busleitung(en) J-Y(ST)Y 2x2x0,8mm² Anschlussleitung mit Buchse Hinweis! Hinweis! Überspannungsschäden Überspannungsschäden Note topology and type of trunk Topologie und Leitungstyp beachten. electrical installation only made by qualified Die elektrische Verdrahtung darf nur von einer Elektrofachkraft gemäß... -
Seite 10: Anschluss Elektrischer Komponenten
2 Installation | installation 2.4 Anschluss elektronische Komponenten connecting electronical parts Art.Nr. 0972070 Hinweis! IP68 Verbindungen Note! IP68 Connection Bei Anschluss auf Steckermarkierung achten. Look out for markers on plugs Steckverbindungen spannungslos und trocken zusammenführen. Contact plugs dry and de-energized Control right plug-connection before applying Erst nach Kontrolle der Steckverbindungen voltage... - Seite 11 2 Installation | installation 2.5 Endmontage final installation step Dichtflächen reinigen, Vorabsperrungen öffnen clean flat face, open water supply Trägereinheit am Einbaukasten befestigen mounting carrier plate ENTRIEGELT VERRIEGELT Abdeckplatte an Trägereinheit fixieren fixing cover panel to carrier plate Piezotaster piezo switch ENTRIEGELT VERRIEGELT SW 3...
-
Seite 12: Einstellung | Configuration
3 Einstellung | configuration adjustment and scalding protection 3.1 Temperatureinstellung & Verbrühungsschutz Temperaturgriff lösen Einstellbereich dispense handle threshold 40°C Sicherheitsanschlag Kaltwasser blau safety lock coldwater blue Sicherheitsanschlag Warmwasser rot safety lock warmwater red Einstellbereich Temperatur an der Griffaufnahme temperature threshold warm / kalt warm / kalt 38°C... -
Seite 13: Montage / Installation
11. Brauseköpfe shower heads Modelle | types GOLF RAIN2 SHORTY Montage | installation Steckanschluss quick connector SW 3 40-45 9l/min Durchflussbegrenzer flow controller Steckanschluss quick connector 25-29 9l/min Durchflussbegrenzer flow controller Strahlwinkel | angle of shower radiation 21° 11° 11° 21°... -
Seite 14: Nutzung | Usage
4 Nutzung | usage 9. Funktionen Duschen & Hygienespülung functions douching & cold flush Duschen | douching Start / Stop 30 Sek. 40°C TW °C Temperatur Werkseinstellung Piezo-Taster (3 - 180 Sek.) temperature factory setting piezo switch Hygienespülung | cold flush TWM 15-40°C 30 Sek. - Seite 15 4 Nutzung | usage 10. Funktionen - Thermische Desinfektion functions - thermical flush Thermische Spülung - manuell mit Bypass-Stopfen thermical flush - manually with bypass plug TWM > 70°C Manuell über Bypass-Stopfen 0,05 l/s SW 3 Thermische Spülung - mit zweitem Magnetventil thermical flush - with second magnet valve TWM >70°C Automatisch über...
-
Seite 16: Wartung | Maintenance
5 Wartung | maintenance Service & Wartung service & maintenance Note! Hinweis! periodic maintenance Wartungsverpflichtung duty of maintenance Pflicht zu Wartung und Instandhaltung: VDI/DVGW 6023 sheet I VDI/DVGW 6023 Blatt I Bulletin 60.07 Deutsche Gesellschaft Merkblatt 60.07 Deutsche Gesellschaft für das Badewesen e.V. für das Badewesen e.V. - Seite 17 5 Wartung | maintenance 5.1 Fehlerbehebung...
- Seite 18 5 Wartung | maintenance 5.1 troubleshooting...
-
Seite 19: Ersatzteile - Elektronik Cnx
5 Wartung | maintenance spare parts – electronic CNX 5.2 Ersatzteile – Elektronik CNX spareparts – electronic CNX 100m Standardelektronik | electronic parts Zubehör | accessories 8b 8c Pos. Artikel Art.-Nr. Pos. Artikel Art.-Nr. Set Magnetventil II CONO320000 ROSETTE PIEZOTASTER 48 MM GRAV 0326751 Set Stopfen TD CONO310000... - Seite 20 5 Wartung | maintenance spare parts – armature TB10 5.2 Ersatzteile – Armatur TB10 spareparts – armature TB10 ENTRIEGELT VERRIEGELT Artikel Art.-Nr.: Artikel Art.-Nr.: STOPFEN 3-VENTGEH07 CONPAC,KPL 0960620 MONTAGEWERKZEUG 0970820 WASSERMENGENREGLER MR03 3,0l 0670860 DICHTUNG 8,5 X 6,0 X 1,5 MM 0520090 KART.MAGN.VENT.6V ROBUST KUBI 0632580...
-
Seite 21: Ersatzteilliste - Brauseköpfe
5 Wartung | maintenance spare parts – armature TB10 5.2. Ersatzteilliste – Brauseköpfe spareparts – shower heads GOLF RAIN2 VESUV CITY SHORTY Art. Nr. 1127460 Art. Nr. 1127510 Art. Nr. 1127421 Art. Nr. 1127560 Art. Nr. 1127550 Art. Nr. 1127421VA Steckanschlüsse | quick connectors Brauseboden | shower end Düsen | sprays... -
Seite 22: Reinigungshinweise
5 Wartung | maintenance 5.3 Reinigungshinweise cleaning references Armatuen-Oberflächen Skins of armatures Die am häufigsten vorkommende Oberfläche einer Chrome-nickel-surfaces are mostly used constructing Sanitärarmatur ist die Chrom-Nickel-Oberfläche. sanitary armatures. Stainless steel, synthetic or Darüber hinaus werden Edelstahl, Kunststoffe ein- coated materials, anodized aluminium and electro- schließlich Pulver- und Nasslacke, eloxiertes plated surfaces are used too. -
Seite 23: Notizen Memo
5 Wartung | maintenance 5.4. Notizen memo... - Seite 24 CONTI Sanitärarmaturen GmbH Hauptstraße 98 35435 Wettenberg Phone +49 641 98221-0 +49 641 98221-50 e-Mail info@conti.plus http://www.conti.plus...
