MAXI 2000
1
Abbildungen
1.1

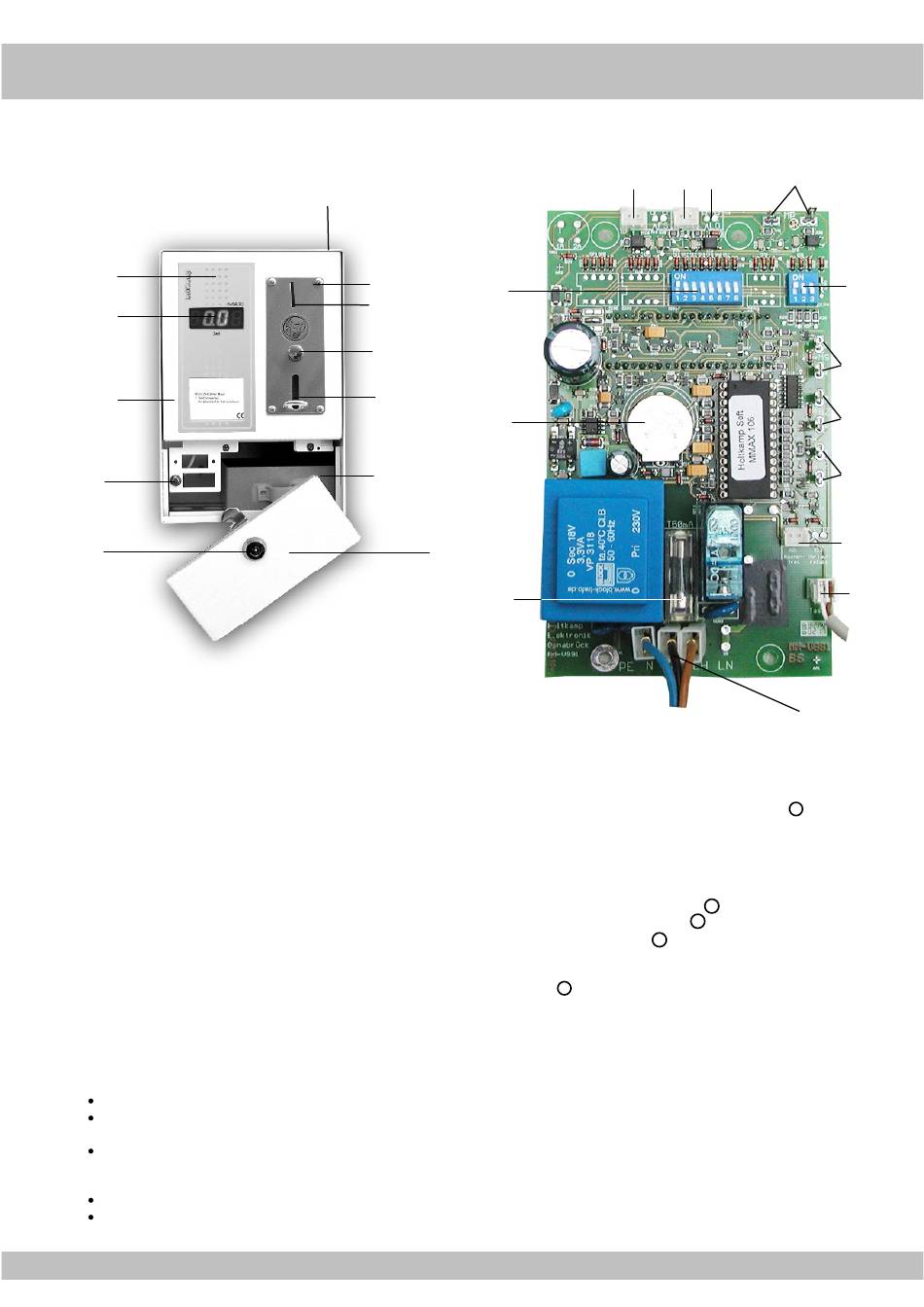

Abbildung des Gerätes
12
11
10
9
8
1
Gehäuseunterteil
2
Münzprüfer
3
Münzeinwurf
4
Münzrückgabeknopf*
5
Münzrückgabe
6
Münzdose
7
Münzentnahme
8
Schloss
9
Taster f. Buchhaltungs-Statistikmenü
10
Frontplatte
11
LED-Display
12
Designfolie (Standard-Ausführung)
* (Sonderausstattung) Der Münzrückgabeknopf
kann als Türöffner benutzt werden.
2
Installation
2.1
Installationshinweise
Durch hochwertige Mikroelektronik erreicht dieses Gerät ein Höchstmaß an Zuverlässigkeit im täglichen Gebrauch. Sie kann
jedoch nur gewährleistet werden, wenn auch die Installation des Gerätes fachgerecht durchgeführt wird. Beachten Sie deshalb
bei der Installation unbedingt,...
dass sie nur nach den gültigen VDE-Vorschriften und nur von autorisierten Elektrofachleuten durchgeführt werden darf.
dass der Fußbodenbelag antistatisch und ableitfähig sein muss, um eine Gefährdung der Elektronik durch statische
Aufladung auf ein Minimum zu reduzieren.
dass beim Schalten von Schützen bzw. Relais an den Relaiskontakten Abschaltfunken entstehen, die zu Fehlfunktionen
und Störungen des Gerätes führen können! Zur Unterdrückung dieser Funken müssen geeignete Entstörkombinationen an
den Schütz- bzw. Relaisspulen vorgesehen werden.
dass Kleinspannungsleitungen separat von Netzleitungen verlegt werden müssen.
dass eine Zuleitung verwendet wird, die einen ausreichend großen Querschnitt aufweist, um sowohl den MAXI als auch
den angeschlossenen Verbraucher zu versorgen. Es sollte mindestens ein Querschnitt von 1,5 mm
1
2
10
3
4
5
9
6
7
8
Leiterplatte MM-V99-1 230 V~
5
1.2
Abbildung der Elektronik
11
12 13
1 DIP-Schalter für Preiseinstellung
2 Anschluss für Münzsperre
3 Anschluss für mechanischen
Betriebsstundenzähler
4 Anschluss für mechanischen Impulszähler
5 Anschluss für kostenlose Benutzung
6 Anschl. f. Buchhaltungs-Statistikmenütaster
7 Elektrischer Anschluss
8 Sicherung Platine
9 Batterie 3V CR 2032
10 DIP-Schalter für Zeiteinstellung (siehe Kapitel 4)
11 Anschluss für Türöffner
12 Anschl. für Zeitstopp
13 Löscheingang
14 Anschluss für Münzprüfer
Sonderausstattung
10/09
14
1
2
3
4
5
6
7
2
verwendet werden.
