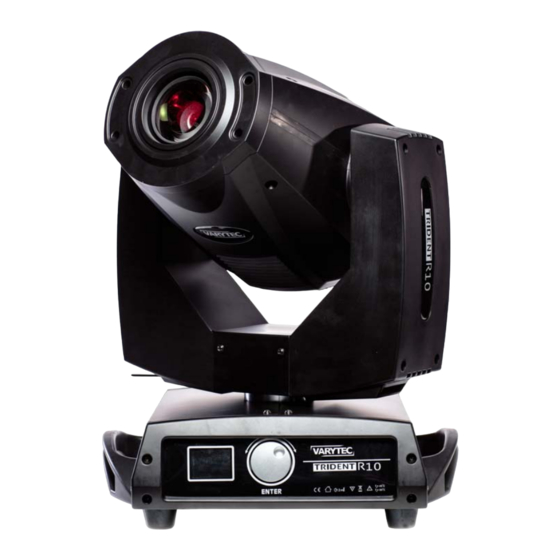

Varytec Trident R10 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Trident R10:
Inhaltsverzeichnis

Werbung

Quicklinks

Bedienungsanleitung
Trident R10

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Varytec Trident R10

Inhaltszusammenfassung für Varytec Trident R10

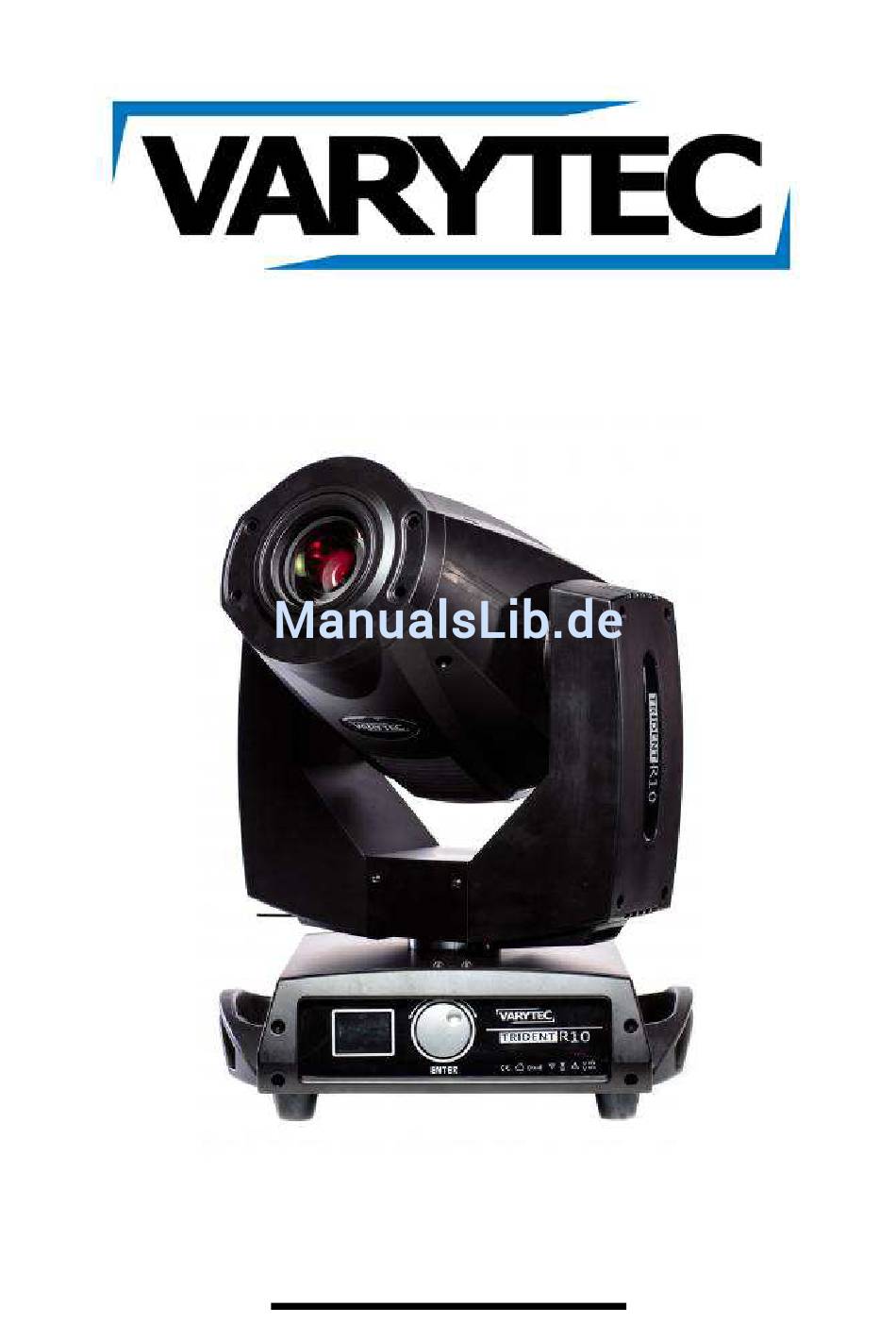

  • Seite 1 Bedienungsanleitung Trident R10...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise.......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 1.2. Zusätzliche Informationen zur Sicherheit ................4 Statement ............................5 2.1. Produktbeschreibung ....................... 5 2.2. Produkteinführung ........................5 2.2.1. Technische Daten ......................5 Verpackung ............................7 3.1. Inklusive ...........................

  • Seite 3: Sicherheitshinweise

    1. Sicherheitshinweise • Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) erlaubt. • Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. • Nur von ausgebildeten Fachkräften reparieren lassen. • Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile.

  • Seite 4: Zusätzliche Informationen Zur Sicherheit

    ACHTUNG! Der Garantieanspruch erlischt, bei Schäden die durch Nichtbeachtung der Anleitung verursacht Der Garantieanspruch erlischt, bei Schäden die durch Nichtbeachtung der Anleitung verursacht Der Garantieanspruch erlischt, bei Schäden die durch Nichtbeachtung der Anleitung verursacht werden. Der Hersteller und Importeur übernimmt für Folgeschäden die daraus resultieren keinerlei werden.

  • Seite 5: Statement

    Feuergefahr Achten Sie darauf, dass die Hitzesicherung im Inneren korrekt ie darauf, dass die Hitzesicherung im Inneren korrekt ie darauf, dass die Hitzesicherung im Inneren korrekt funktioniert, diese darf niemals überbrückt werden. Ersetzen S ls überbrückt werden. Ersetzen Sie diese gegebenenfalls nur durch eine ie diese gegebenenfalls nur durch eine des gleichen Typs.
  • Seite 6 Focus Verbindungen Powercon Power in Power out nein DMX in/out XLR Neutrik 3pin Funktionen 540° Tilt 250° Farben Farbrad (17 Farben) Goborad 1 9xdrehbar Goborad 2 17xstatisch Prisma 3-fach Frostfilter nein Operation Sound-to-light Automatikl Master-Slave 16/17/25 Kanäle Artnet nein nein Hardware Schutzklasse IP20...

  • Seite 7: Verpackung

    3. Verpackung 3.1. Inklusive Die Geräte können entweder im Karton verpackt sein, oder in Einzelcases sowie Doppelcases. Jedes einzelne Gerät beinhaltet dann folgendes Zubehör, was Sie mit der Anzahl der Geräte multiplizieren müssen: Pro Gerät ist beinhaltet: Material Menge Anleitung 1 Stk.
  • Seite 8 3. Lösen Sie nun die Schrauben des Lüfters wie hier gezeigt: 4. Drücken Sie nun leicht auf den Reflektor wie in diesem Bild beschrieben 5. Ziehen Sie dann die Lampe leicht in eine Richtung wie hier gezeigt. 6. Die Lampe lässt sich nun entnehmen, lösen Sie jetzt noch die Kabel der Lampe und Sie können sie entnehmen.

  • Seite 9: Bedieneinheit

    4. Bedieneinheit 4.1. Erklärung Displays Erklärung Displaysektion Alle Menus im Display werden über das Jogwheel rechts neben dem Display gesteuert. Alle Menus im Display werden über das Jogwheel rechts neben dem Display gesteuert. Alle Menus im Display werden über das Jogwheel rechts neben dem Display gesteuert. Drehen verändert den Wert oder das Menü...
  • Seite 10 Slve Arbeitet als Slave RunMode Muse Sound-to-light Auto Automatische Programme omatische Programme Signalwerte werden gehalten Signalwerte werden gehalten SigClear Open Signalwerte werden gelöscht Signalwerte werden gelöscht Return Zurück Wink Lampe aus Default Ilum Lampe an Wink Lampe manuell aus Lampe manuell aus Control Ilum Lampe manuell an...

  • Seite 11: Dmx Tabelle

    Y Driven Y Driven 000-255 Tilt Slave Antriebszahnrad Tilt Slave Antriebszahnrad Vorschaltgerät geerdet Vorschaltgerät geerdet LampPowe LampPowe total 5V, Open Vorschaltgerät 5V Y Angle Y Angle 000-255 Tilt angle Rotationseinstellungen Tilt angle Rotationseinstellungen Return Return 000-255 Zurück Checksum Überprüfen der Einstellungen Überprüfen der Einstellungen Return Zurück...
  • Seite 12 Farbe 12 Farbe 12 + Farbe 13 Farbe 13 Farbe 13 + Farbe 14 Farbe 14 Farbe 14 + Weiß Farbrotation im Uhrzeigersinn langsam-schnell Stopp an jeder Position Farbrotation gegen den Uhrzeigersinn schnell- langsam Gobos offen Gobo 1 Gobo 2 Gobo 3 Gobo 4 Gobo 5...
  • Seite 13 Gobo 7 Gobo 8 Gobo 9 Gobo 10 Gobo 11 Gobo 12 Gobo 13 Gobo 14 Gobo 15 Gobo 16 Gobo 17 Gobo 1 shake Gobo 2 Shake Gobo 3 Shake Gobo 4 Shake Gobo 5 Shake Gobo 6 Shake Gobo 7 Shake Gobo 8 Shake Gobo 9 Shake...
  • Seite 14 Indexing Prisma 360° Prismarotation im Uhrzeigersinn langsam-schnell Stop an jeder Position Prismarotation gegen den Uhrzeigersinn langsam- schnell Prismarotation abwechselnd im/gegen den Uhrzeigersinn langsam-schnell Keine Funktion Lampe schaltet sich nach 3s aus, wenn der Dimmer und Shutter auf 0 stehen Keine Funktion Lampe schaltet sich nach 3s an, wenn der Dimmer und Shutter auf 255 stehen Reset...
  • Seite 15 15 / 16...
  • Seite 16 Importeur: B & K Braun GmbH Industriestraße 2 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 16 / 16...
