Trix 16103 Bedienungsanleitung

Modell der elektrolokomotive
Vorschau ausblenden

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen

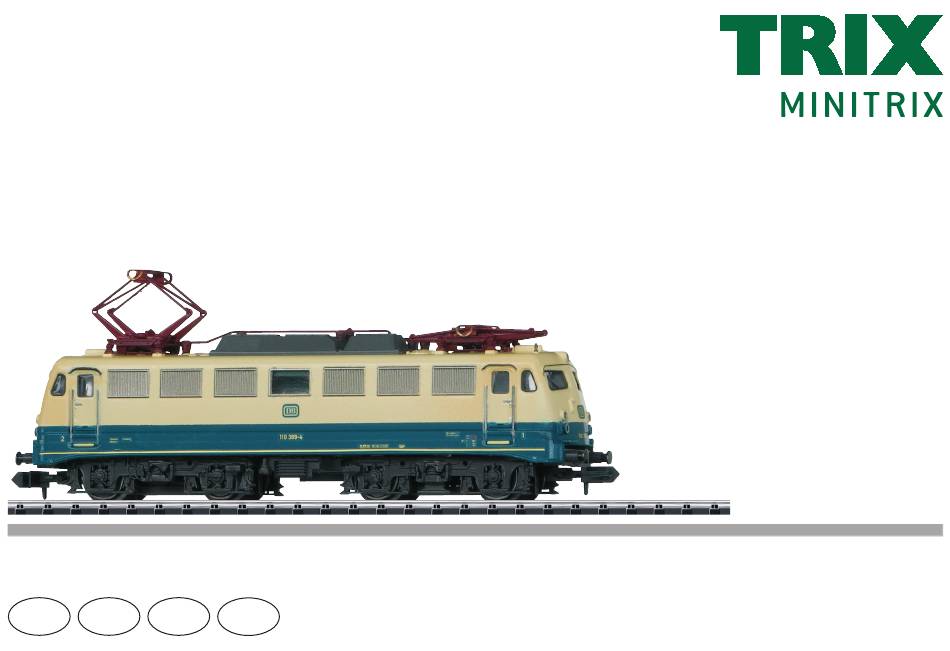

Modell der Elektrolokomotive Baureihe 110
16103
D
GB
F
USA

Werbung

Kapitel

loading

Verwandte Anleitungen für Trix 16103

Inhaltszusammenfassung für Trix 16103

  • Seite 1 Modell der Elektrolokomotive Baureihe 110 16103...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite Sommaire Page Informationen zum Vorbild Informations concernant la locomotive réelle Sicherheitshinweise Remarques importantes sur la sécurité Wichtige Hinweise Information importante Funktionen Fonctionnement Hinweise zum Digitalbetrieb Remarques relatives au fonctionement en mode digital 14 Schaltbare Funktionen Fonctions commutables Configurations Variablen (CVs) Variables de configuration (CVs) Wartung und Instandhaltung Entretien et maintien...

  • Seite 4: Informationen Zum Vorbild

    Informationen zum Vorbild Das 1954 von der DB festgelegte Einheits-Typenprogramm für Elektrolokomotiven sah für den Einsatz im Schnell- und Eilzugdienst die Baureihe E 10 vor. Die 150 km/h schnellen Serienmaschinen sollten Schnellzüge von 500 t Gewicht auf 5 ‰ Steigung noch mit 140 km/h befördern können. Im Okto- ber 1954 bestellte die DB die ersten der als Baureihe E 10.1 bezeichneten Maschinen, für die Konstruktion zeichneten Krauss-Maffei (mech.
  • Seite 5 Information about the prototype Informations concernant le modèle réel The DB standard type program for electric locomotives Le programme type de standardisation, établi par la DB en laid down in 1954 foresaw the use of the class E 10 in 1954 pour les locomotives électriques, prévoyait la série express and fast train service.

  • Seite 6: Sicherheitshinweise

    • Die Lok darf nur mit einem dafür bestimmten Betriebssys- Funktionen tem eingesetzt werden. • Eingebaute Elektronik zum wahlweisen Betrieb mit • Die Lok darf nicht mit mehr als einer Leistungsquelle konventionellem Gleichstrom-Fahrgerät (max. ±12 Volt), versorgt werden. Trix Systems, Trix Selectrix (SX1) und Selectrix 2 (SX2) • Beachten Sie unbedingt die Sicherheitshinweise in der oder Digitalsystemen nach NMRA-Norm. Bedienungsanleitung zu Ihrem Betriebssystem. • Automatische Systemerkennung zwischen Digital- und • Analog 14 Volt=, digital 22 Volt~. Analog-Betrieb.

  • Seite 7: Schaltbare Funktionen

    f0 - f3 f4 - f7 Central- Control 66800 Schaltbare Funktionen ST OP Spitzensignal fahrtrichtungsabhängig Geräusch: Pfeife lang — Geräusch: Betriebsgeräusch — — Geräusch: Pfeife kurz — — ABV, aus — — Geräusch: Bremsenquietschen aus — — Spitzensignal hinten aus — — Geräusch: Schaffnerpfiff — — Spitzensignal vorne aus —...
  • Seite 8 Bedeutung Wert DCC ab Werk Adresse 1 – 127 Minimalgeschwindigkeit 0 – 15 Anfahrverzögerung 0 – 255 Bremsverzögerung 0 – 255 Maximalgeschwindigkeit 0 – 127 Erweiterte Adresse (oberer Teil) (CV 29, Bit 5=1) 0 – 255 Erweiterte Adresse (unterer Teil) (CV 29, Bit 5=1) 0 – 255 Traktionsadresse (0 = inaktiv, Wert + 128 = inverse Fahrtrichtung) 0 – 127 Traktions-Modus; Bit 0 – 7 F1 –...
  • Seite 9 Bedeutung Wert SX2 ab Werk Adresse Einer- u. Zehner-Stelle 0 – 99 Adresse Hunderter- u. Tausender-Stelle 0 – 99 Anfahrverzögerung 0 – 255 Bremsverzögerung 0 – 255 Maximalgeschwindigkeit 0 – 127 Mindestgeschwindigkeit 0 – 15 Geschwindigkeit Rangiergang 0 – 127 Bremsabschnitte;...

  • Seite 10: Safety Notes

    • Built-in electronic circuit for optional operation with • Pay close attention to the safety notes in the instructions a conventional DC train controller (max. ±12 volts), for your operating system. Trix Systems, Trix Selectrix (SX1), and Selectrix 2 (SX2), • Analog 14 volts DC, digital 22 volts AC. or digital systems adhering to the NMRA standards. • The feeder track must be equipped to prevent inter- • Automatic system recognition between digital and analog ference with radio and television reception, when the operation.

  • Seite 11: Controllable Functions

    f0 - f3 f4 - f7 Central- Control 66800 Controllable Functions ST OP Headlights Sound effect: long whistle blast — Sound effect: Operating sounds — — Sound effect: Short whistle blast — — ABV, off — — Sound effect: Squealing brakes off — — Headlights in the rear off — — Sound effect: Conductor whistle — — Headlights in the front off —...
  • Seite 12 Factory Discription DCC Value Setting Address 1 – 127 Minimum Speed 0 – 15 Acceleration delay 0 – 255 Braking delay 0 – 255 Maximum speed 0 – 127 Extendet address (upper part) (CV 29, Bit 5=1) 0 – 255 Extendet address (lower part) (CV 29, Bit 5=1) 0 – 255 Consist address (0 = inactive, Value + 128 = inverse direction) 0 – 127 Motive Power Mode;...
  • Seite 13 Factory Discription SX2 Value Setting Address for one and ten placeholder 0 – 99 Address for hundred and thousand placeholder 0 – 99 Acceleration delay 0 – 255 Braking delay 0 – 255 Maximum speed 0 – 127 Minimum speed 0 –...

  • Seite 14: Remarques Importantes Sur La Sécurité

    • Veuillez impérativement respecter les remarques sur régulateur de marche conventionnel c.c. (max. ±12 volts), la sécurité décrites dans le mode d’emploi en ce qui Trix Systems, Trix Selectrix (SX1) et Selectrix 2 (SX2) ou concerne le système d’exploitation. systèmes numériques conformes à la norme NMRA.

  • Seite 15: Fonctions Commutables

    f0 - f3 f4 - f7 Central- Control 66800 Fonctions commutables ST OP Fanal éclairage activé Bruitage : sifflet longueur — Bruitage : Bruit d’exploitation — — Bruitage : sifflet court — — ABV, désactivé — — Bruitage : Grincement de freins désactivé — — Fanal à l’arrière éteint — — Bruitage : Sifflet Contrôleur — — Fanal à...
  • Seite 16 Signification Valeur DCC Valeur Parm. Usine Adresse 1 – 127 Vitesse min 0 – 15 Temporisation d‘accélération 0 – 255 Temporisation de freinage 0 – 255 Vitesse maximale 0 – 127 Adresse étendue (partie supérieure) (CV 29, Bit 5=1) 0 – 255 Adresse étendue (partie inférieure) (CV 29, Bit 5=1) 0 – 255 Adresse pour la traction (0 = inactif, Valeur + 128 = direction inverse) 0 – 127 Mode traction, bit 0 à...
  • Seite 17 Signification Valeur SX2 Valeur Parm. Usine Adresse unités et décimales 0 – 99 Adresse centaines et milliers 0 – 99 Temporisation d’accélération 0 – 255 Temporisation de freinage 0 – 255 Vitesse maximale 0 – 127 Vitesse minimale 0 – 15 Vitesse de manoeuvre 0 –...
  • Seite 18 7149 Märklin 66626 7149 66623...
  • Seite 21 Bei Oberleitungsbetrieb beachten: Lok in Fahrtrichtung 1 (Führerstand 1) mit den rechten Rädern auf die Schiene stellen, die mit dem blauen Kabel verbunden ist. Please note when operating from catenary: Place the locomotive in direction of travel 1 (engineer‘s cab 1) with the wheels on its right side on the rail connected to the blue wire. En exploitation par caténaire, tenez compte de ceci: Poser la locomotive dans le sens de marche 1 (poste de conduite 1) avec les roues droites sur le rail qui est raccordé...
  • Seite 23 1 Scherenstromabnehmer E237 089 Hinweis: Einige Teile werden nur ohne oder mit anderer 2 Schraube E19 8002 28 Farbgebung angeboten. Teile, die hier nicht aufgeführt sind, können nur im Rahmen 3 Schraube E19 8052 28 einer Reparatur im Märklin-Reparatur-Service repariert 4 Lautsprecher E232 096 werden. 5 Motor E117 504 6 Schraube E19 8001 28 Note: Several parts are offered unpainted or in another...
  • Seite 24 If you should want such certification to be done, please contact us – also due to the additional costs incurred for this. Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen 269021/0117/Sm1Cl Germany Änderungen vorbehalten www.maerklin.com/en/imprint.html www.trix.de © Gebr. Märklin & Cie. GmbH...

  • Seite 25: Modell Der Elektrolokomotive Baureihe 110

    Modell der Elektrolokomotive Baureihe 110 16103...
  • Seite 27 Inhoudsopgave Pagina Elenco del contenuto Pagina Informatie van het voorbeeld Informazioni sul prototipo Veiligheidsvoorschriften Avvertenze per la sicurezza Belangrijke aanwijzing Avvertenze importanti Functies Funzioni Aanwijzingen voor digitale besturing Istruzioni per la funzione digitale Schakelbare functies Funzioni commutabili Configuratie variabelen (CV’s) Variabili di configurazione (CV) Onderhoud en handhaving Assistenza e manutenzione...

  • Seite 28: Informatie Van Het Voorbeeld

    Informatie over het voorbeeld Het in 1954 door de DB vastgelegde eenheidstypepro- gramma voor elektrische locomotieven voorzag om de reeks E 10 van de sneltreindienst in te zetten. De 150 km/u snelle seriemachines moesten sneltreinen van 500 T zwaar op hellingen van 5 ‰ met een snelheid 140 km/u kunnen vervoeren.
  • Seite 29 Informaciones sobre el modelo real Informazioni sul prototipo Il programma dei tipi unificati per le locomotive elettriche, El programa de modelos unificados establecido en 1954 consolidato nel 1954 dalla DB, prevedeva per l’impiego nel por los DB para locomotoras eléctricas había previsto la servizio dei treni rapidi e diretti il Gruppo E 10.

  • Seite 30: Veiligheidsvoorschriften

    Veiligheidsvoorschriften Functies • De loc mag alleen met een daarvoor bestemd bedrijfssys- • Ingebouwde elektronica naar keuze toepasbaar met teem gebruikt worden. conventionele gelijkstroomregelaar (max. ±12 volt), Trix Systems, Trix Selectrix (SX1) en Selectrix 2 (SX2) of • De loc mag niet vanuit meer dan een stroomvoorziening digitaalsystemen volgens NMRA-norm. gelijktijdig gevoed worden. • Automatische systeemherkenning tussen digitaal- en • Lees ook aandachtig de veiligheidsvoorschriften in de analoogbedrijf. gebruiksaanwijzing van uw bedrijfssysteem.

  • Seite 31: Schakelbare Functies

    f0 - f3 f4 - f7 Central- Control 66800 Schakelbare functies ST OP Frontsein Geluid: fluit lang — Geluid: bedrijfsgeluiden — — Geluid: fluit kort — — ABV, uit — — Geluid: piepende remmen uit — — Frontseinen achter uit — — Geluid: conducteurfluit — — Frontsein voor uit —...
  • Seite 32 Waarde Betekenis Af fabriek adres 1 – 127 Minimalgeschwindigkeit 0 – 15 optrekvertraging 0 – 255 afremvertraging 0 – 255 maximumsnelheid 0 – 127 uitgebreld adres (bovenste gedeelte) (CV 29, Bit 5=1) 0 – 255 uitgebreld adres (onderste gedeelte) (CV 29, Bit 5=1) 0 – 255 Adres voor tractie (0 = inactief, Waarde + 128 = omgekeerde richting) 0 – 127 Tractie-modus ; bit 0 - 7 F1 - F8 0 –...
  • Seite 33 Waarde Betekenis Af fabriek Adres enkel getal en tientallig in voerbaar 0 – 99 Adres honderd- en duizendtallig in voerbaar 0 – 99 Optrekvertraging 0 – 255 Afremvertraging 0 – 255 Maximale snelheid 0 – 127 Minimale snelheid 0 – 15 Snelheid bij rangeerbedrijf 0 –...

  • Seite 34: Aviso De Seguridad

    • Observe necesariamente los avisos de seguridad indica- el aparato de conducción de corriente continua conven- dos en las instrucciones correspondientes a su sistema cional (máx. ±12 voltios), Trix Systems, Trix Selectrix (SX1) de funcionamiento. y Selectrix 2 (SX2) o sistemas digitales según norma • Analógicas max. 14 Voltios=, digitales max. 22 voltios~ NMRA.
  • Seite 35 f0 - f3 f4 - f7 Central- Control 66800 Funciones conmutables ST OP Señal de cabeza en función del sentido de la marcha Ruido del silbido larga — Ruido: Ruido de explotación — — Ruido del silbido corta — — ABV, apagado — —...
  • Seite 36 Preselec- Significado Valor DCC ción Códigos 1 – 127 Velocidad mínima 0 – 15 Arranque progresivo 0 – 255 Frenado progresivo 0 – 255 Velocidad máxima 0 – 127 Dirección ampliada (parte superior) (CV 29, Bit 5=1) 0 – 255 Dirección ampliada (parte inferior) (CV 29, Bit 5=1) 0 – 255 Dirección de tracción (0 = inactiva, valor + 128 = sentido de marcha inverso) 0 – 127 Modo Tracción;...
  • Seite 37 Significado Valor SX2 De fábrica Unidad y decena de dirección 0 – 99 Centena y millar de dirección 0 – 99 Retardo de arranque 0 – 255 Retardo de frenado 0 – 255 Velocidad máxima 0 – 127 Velocidad mínima 0 – 15 Velocidad de marcha de maniobras 0 –...

  • Seite 38: Avvertenze Per La Sicurezza

    Vostro continua (max. ±12 volt), Trix Systems, Trix Selectrix (SX1) sistema di funzionamento. e Selectrix 2 (SX2) oppure con sistemi digitali secondo le • Analogico max. 14 Volt=, digitale max. 22 Volt~...

  • Seite 39: Funzioni Commutabili

    f0 - f3 f4 - f7 Central- Control 66800 Funzioni commutabili ST OP Segnale di testa dipendente dal senso di marcia Rumore: Fischio lunga — Rumore: rumori di esercizio — — Rumore: Fischio breve — — ABV, spento — — Rumore: stridore dei freni escluso — — Segnale di testa posteriore spento —...
  • Seite 40 Significato Valore DCC Di fabbrica Indirizzo 1 – 127 Velocità minima 0 – 15 Ritardo di avviamento 0 – 255 Ritardo di frenatura 0 – 255 Velocità massima 0 – 127 Indirizzo ampliato (parte superiore) (CV 29, Bit 5=1) 0 – 255 Indirizzo ampliato (parte inferiore) (CV 29, Bit 5=1) 0 – 255 Indirizzo traz. multipla (0 = inattiva, valore + 128 = senso di marcia inverso) 0 –...
  • Seite 41 Significato Valore SX2 di fabbrica Cifre unità e decine dell’indirizzo 0 – 99 Cifre centinaia e migliaia dell’indirizzo 0 – 99 Ritardo di avviamento 0 – 255 Ritardo di frenatura 0 – 255 Velocità massima 0 – 127 Velocità minima 0 –...
  • Seite 42 7149 Märklin 66626 7149 66623...
  • Seite 45 Let er op bij het bovenleidingsbedrijf: Loc in de rijrichting 1 (cabine 1) met de rechter wielen op die rail zetten die met de blauwe draad verbonden is. Tener presente en funcionamiento con alimentación desde catenaria: Colocar la locomotora en el sentido de la marcha 1 (cabina de conducción 1) con las ruedas derechas en el carril conectado al cable azul. In caso di esercizio con linea aerea fare attenzione: collocare la locomotiva nel senso di marcia 1 (cabina di guida 1) con le ruote destre sopra la rotaia collegata con...
  • Seite 47 1 Scherenstromabnehmer E237 089 Opmerking: enkele delen worden alleen kleurloos of in een 2 Schraube E19 8002 28 andere kleur aangeboden. Delen die niet in de in de lijst voorkomen, kunnen alleen via een reparatie in het Märklin- 3 Schraube E19 8052 28 service-centrum hersteld/vervangen worden. 4 Lautsprecher E232 096 5 Motor E117 504...
  • Seite 48 If you should want such certification to be done, please contact us – also due to the additional costs incurred for this. Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen 269022/0117/Sm1Cl Germany Änderungen vorbehalten www.maerklin.com/en/imprint.html www.trix.de © Gebr. Märklin & Cie. GmbH...
