OLF-5/x-UGx

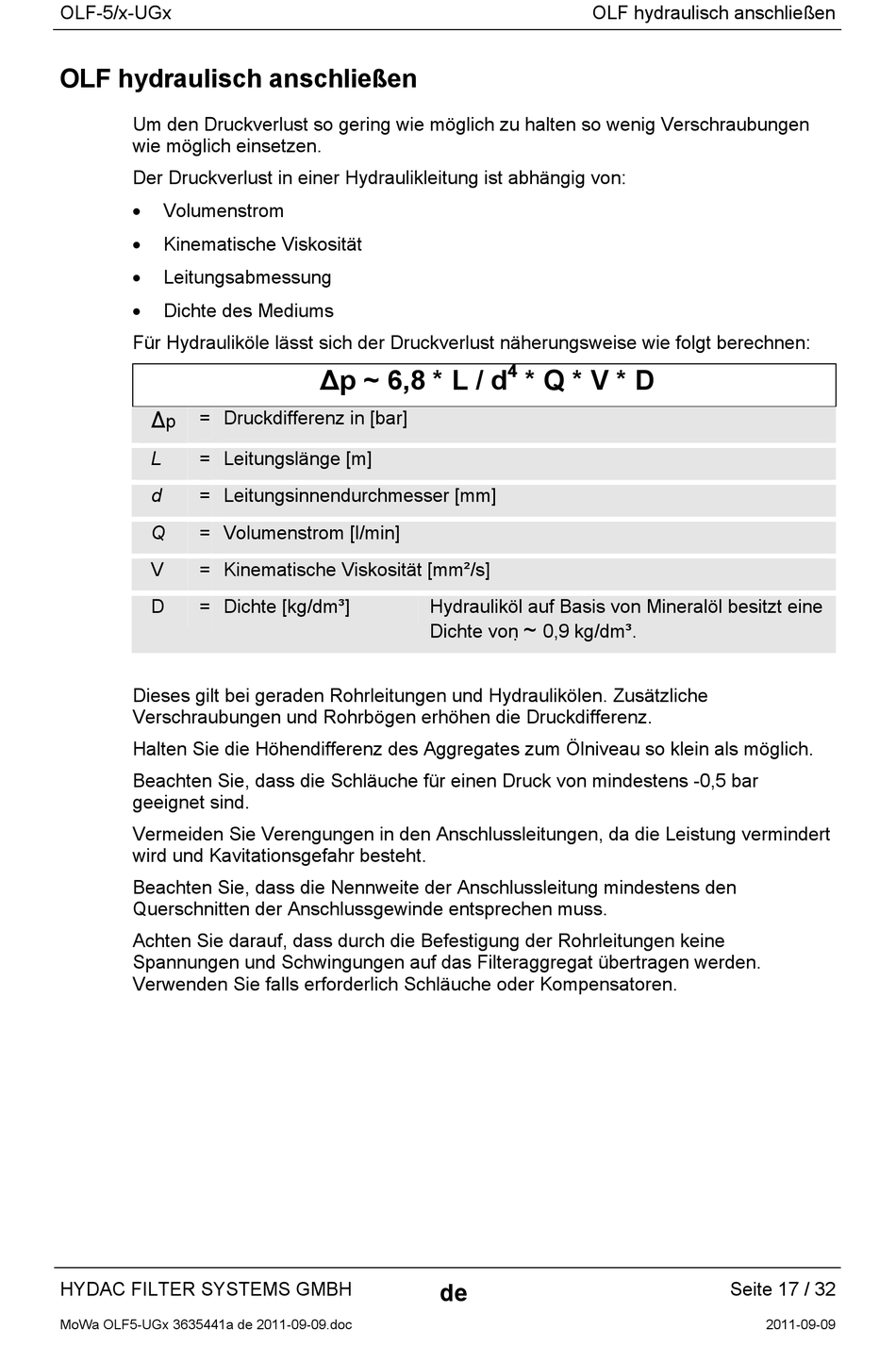

OLF hydraulisch anschließen
Um den Druckverlust so gering wie möglich zu halten so wenig Verschraubungen
wie möglich einsetzen.
Der Druckverlust in einer Hydraulikleitung ist abhängig von:
Volumenstrom
Kinematische Viskosität
Leitungsabmessung
Dichte des Mediums
Für Hydrauliköle lässt sich der Druckverlust näherungsweise wie folgt berechnen:
Δ
= Druckdifferenz in [bar]
p
L
= Leitungslänge [m]
d
= Leitungsinnendurchmesser [mm]
Q
= Volumenstrom [l/min]
V
= Kinematische Viskosität [mm²/s]
D
= Dichte [kg/dm³]
Dieses gilt bei geraden Rohrleitungen und Hydraulikölen. Zusätzliche
Verschraubungen und Rohrbögen erhöhen die Druckdifferenz.
Halten Sie die Höhendifferenz des Aggregates zum Ölniveau so klein als möglich.
Beachten Sie, dass die Schläuche für einen Druck von mindestens -0,5 bar
geeignet sind.
Vermeiden Sie Verengungen in den Anschlussleitungen, da die Leistung vermindert
wird und Kavitationsgefahr besteht.
Beachten Sie, dass die Nennweite der Anschlussleitung mindestens den
Querschnitten der Anschlussgewinde entsprechen muss.
Achten Sie darauf, dass durch die Befestigung der Rohrleitungen keine
Spannungen und Schwingungen auf das Filteraggregat übertragen werden.
Verwenden Sie falls erforderlich Schläuche oder Kompensatoren.
HYDAC FILTER SYSTEMS GMBH
MoWa OLF5-UGx 3635441a de 2011-09-09.doc
Δp ~ 6,8 * L / d
Hydrauliköl auf Basis von Mineralöl besitzt eine
Dichte von
de
OLF hydraulisch anschließen
4
* Q * V * D
~
0,9 kg/dm³.
Seite 17 / 32
2011-09-09
