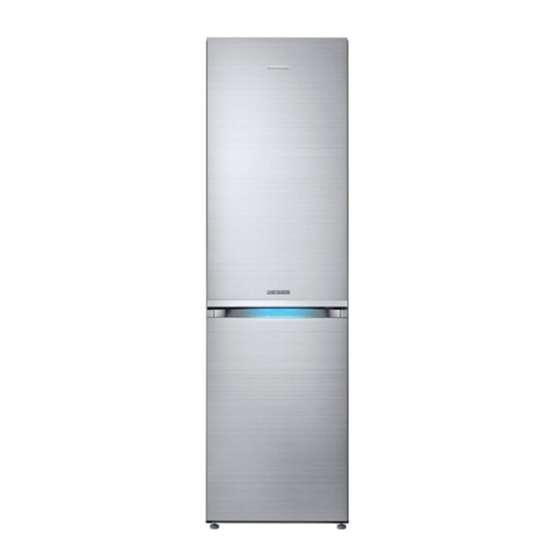

Samsung RB33J8** Benutzerhandbuch
Vorschau ausblenden Andere Handbücher für RB33J8**:

Werbung

Kühl-/Gefrierkombination
Benutzerhandbuch
RB33J8** / RB36J8** / RL36J8**/ RB38J7** / RB41J7** / RL41J7**
SEG
Standgerät
DA68-03174D (DE)-10.indd 1
2016. 4. 19.
8:16

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Samsung RB33J8**

  • Seite 1 Kühl-/Gefrierkombination Benutzerhandbuch RB33J8** / RB36J8** / RL36J8**/ RB38J7** / RB41J7** / RL41J7** Standgerät DA68-03174D (DE)-10.indd 1 2016. 4. 19. 8:16...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Sicherheitsinformationen Sicherheitsinformationen Aufstellen des Geräts Vor dem Aufstellen des Geräts Ausrichten des geräts Bedienung des Geräts Übersicht über das Bedienfeld Temperaturalarm CHEF-Modus (optional) Fachboden im Gefrierabteil Bauteile und Funktionen Features des Gefrierabteils Verwenden des Wasserspenders (optional) Herausnehmen der einsätze Austauschen der LED-Lampe Wechsel des Türanschlags (optional) Vertauschen der Griffe (Bei Modellen mit Griffstange)
  • Seite 3: Sicherheitsinformationen

    Handbuch beschriebenen unterscheiden, und es kann sein, dass nicht alle Warnhinweise zutreffen. Bei Fragen oder Problemen wenden Sie sich an Ihr nächstgelegenes Kundendienstzentrum, oder holen Sie sich Hilfe und Informationen online unter www.samsung.com. German 3 DA68-03174D (DE)-10.indd 3 2016. 4. 19.
  • Seite 4 Sicherheitsinformationen • Als Kältemittel werden R-600a oder R-134a verwendet. Sie können dem Kompressoraufkleber auf der Rückseite Ihres Geräts oder dem Typenschild im Innern des Geräts entnehmen, welches Kältemittel für Ihre Kühl-/Gefrierkombination verwendet wurde. Falls dieses Gerät entzündliche Gase enthält (Kältemittel R-600a), wenden Sie sich bezüglich einer sicheren Entsorgung an die örtlichen Behörden.
  • Seite 5 Wichtige Symbole für Sicherheits- und Gefahrenhinweise: WARNUNG Gefährliche oder unsichere Verhaltensweisen, die zu schweren Verletzungen oder zum Tod führen können. VORSICHT Gefährliche bzw. unsichere Verhaltensweisen, die zu leichten Verletzungen oder Sachschäden führen können. NICHT ausführen. NICHT demontieren. NICHT berühren. Befolgen Sie die Anweisungen genau. Ziehen Sie den Netzstecker aus der Steckdose.
  • Seite 6: Wichtige Warnhinweise Für Transport Und Aufstellungsort

    Sicherheitsinformationen WARNUNG Wichtige Warnhinweise für Transport und Aufstellungsort • Achten Sie darauf, dass keine Teile des Kühlkreislaufs beschädigt werden, wenn Sie das Gerät transportieren oder aufstellen. - Aus den Geräterohren austretendes Kältemittel kann sich entzünden oder zu Verletzungen der Augen führen. Wenn Kältemittel austritt, vermeiden Sie offene Flammen oder potenzielle Zündquellen, und lüften Sie einige Minuten lang den Raum, in dem sich das Gerät befindet.
  • Seite 7 • Verwenden Sie keine Kabel, die im Kabelverlauf oder an einem der Enden Brüche oder Abnutzungsschäden aufweisen. • Ziehen Sie nicht am Netzkabel, und knicken Sie es nicht übermäßig. • Verdrehen bzw. verknoten Sie das Netzkabel nicht. • Verlegen Sie das Netzkabel nicht über scharfe Metallkanten, stellen Sie keine schweren Gegenstände darauf, verlegen Sie das Netzkabel nicht zwischen Objekten, und schieben Sie das Netzkabel nicht in den Raum hinter dem Gerät.
  • Seite 8 • Wenn sich Staub oder Wasser im Gerät angesammelt haben, trennen Sie die Stromversorgung, und wenden Sie sich an das nächstgelegene Kundendienstzentrum von Samsung Electronics. - Andernfalls besteht Brandgefahr. • Stellen Sie sich nicht auf das Gerät, und legen oder stellen Sie keine Gegenstände (Wäsche, brennende Kerzen, brennende Zigaretten, Geschirr,...
  • Seite 9: Vorsichtsmaßnahmen Bei Der Installation

    korrekt geerdet ist, und vergewissern Sie sich, dass die Erdung den örtlichen und nationalen Vorschriften entspricht. • Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom Kundendienst bzw. von einer entsprechend qualifizierten Fachkraft ausgetauscht werden, um Gefährdungen auszuschließen. •...
  • Seite 10 • Wenn das Gerät nach Arzneimitteln oder Rauch riecht, trennen Sie sofort die Stromversorgung und wenden Sie sich an Ihr nächstgelegenes Kundendienstzentrum von Samsung Electronics. • Wenn sich Staub oder Wasser im Gerät angesammelt haben, trennen Sie die Stromversorgung und wenden Sie sich an das nächstgelegene Kundendienstzentrum von Samsung Electronics.
  • Seite 11 • Sprühen Sie kein flüchtiges Material wie z. B. Insektizide auf die Oberfläche des Geräts. - Sie sind nicht nur gefährlich für Ihre Gesundheit, sondern es besteht außerdem die Gefahr eines Brands, eines Stromschlags oder einer Störung des Geräts. • Verwenden Sie keine Haartrockner, um das Innere des Geräts zu trocknen. Stellen Sie keine brennende Duftkerze in das Gerät, um unangenehme Gerüche zu beseitigen.
  • Seite 12 Sicherheitsinformationen • Im Fall eines Gaslecks (z. B. durch Propangas, Erdgas usw.) lüften Sie den Raum sofort, ohne den Netzstecker zu berühren. Berühren Sie weder das Gerät noch das Netzkabel. - Verwenden Sie keinen Lüfter. - Jeder Funke kann zu einer Explosion oder einem Brand führen. •...
  • Seite 13: Vorsichtsmassnahmen Beim Betrieb

    - Andernfalls besteht Verletzungs- oder Brandgefahr bzw. die Gefahr von Stromschlägen oder Störungen des Geräts. • Wenn das Gerät ungewöhnliche Geräusche, Brandgeruch oder Rauch entwickelt, trennen Sie sofort die Stromversorgung und wenden Sie sich an Ihr nächstgelegenes Kundendienstzentrum. - Andernfalls besteht die Gefahr eines Stromschlags oder Brands. •...
  • Seite 14 - Änderungen und Modifikationen können zu Verletzungen und/oder Sachschäden führen. Veränderungen und Modifikationen, die von einer Fremdpartei an diesem Gerät durchgeführt werden, werden durch die Garantie von Samsung nicht abgedeckt und Samsung haftet auch nicht für Sicherheitsprobleme und Schäden, die durch solche von Fremdparteien vorgenommenen Modifikationen verursacht werden.
  • Seite 15 - Andernfalls können sich schlechte Gerüche und Ablagerungen bilden. • Wenn das Gerät durch den Kontakt mit Wasser nass geworden ist, ziehen Sie den Netzstecker und wenden Sie sich an den Kundendienst von Samsung Electronics. • Vermeiden Sie heftige Erschütterungen oder übermäßige Krafteinwirkung auf die Oberfläche des Glases.
  • Seite 16 Sicherheitsinformationen • Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie das Gerät reinigen oder Wartungsarbeiten durchführen. - Andernfalls besteht die Gefahr eines Stromschlags oder Brands. WARNUNG Wichtige Warnhinweisi für die Entsorgung • Lassen Sie die Fachböden an ihrem Platz, damit Kinder nicht so leicht hinein klettern können.
  • Seite 17 • Bewahren Sie alle Verpackungsmaterialien außerhalb der Reichweite von Kindern auf, denn Verpackungsmaterial kann für Kinder gefährlich sein. - Wenn ein Kind sich eine Tüte über den Kopf zieht, kann es ersticken. Weitere Tipps zur Ordnungsgemässen Verwendung • Wenden Sie sich im Falle eines Stromausfalls an das örtliche Büro Ihres Stromversorgungsunternehmens, und fragen Sie, wie lange der Ausfall voraussichtlich dauern wird.
  • Seite 18 Sicherheitsinformationen ausgesetzt ist und nicht in unmittelbarer Nähe von Wärmequellen (z. B. Heizkörper) aufgestellt wird. • Für eine gute Energieeffizienz wird empfohlen, die Lüfter und Gitter nicht zu blockieren. • Lassen Sie warme Lebensmittel erst abkühlen, bevor Sie sie in das Gerät stellen.
  • Seite 19: Aufstellen Des Geräts

    Aufstellen des Geräts Vor dem Aufstellen des Geräts Wir freuen uns, dass Sie sich für ein Gerät Auswahl des Aufstellorts von Samsung entschieden haben. • Wählen Sie einen Standort ohne direkte Wir wünschen Ihnen viel Freude mit den Sonneneinstrahlung. vielfältigen modernen Funktionen und der •...
  • Seite 20 Aufstellen des Geräts • Lassen Sie rechts, links, hinten und 100 mm oben am Gerät ausreichend Platz für die Luftzirkulation. Dies wird dazu beitragen, den 1,927 mm Stromverbrauch zu senken und Ihre oder 2,017 mm Energiekosten gering zu halten. • Stellen Sie das Gerät nicht an einem Ort 50 mm auf, an dem Temperaturen unter 10 °C herrschen.
  • Seite 21 VORSICHT Binden Sie das überschüssige Netzkabel an der Rückseite des Geräts so zusammen, dass es nicht den Boden berührt und beim Verschieben des Geräts nicht durch die Rollen beschädigt wird. Entfernen Sie die Schutzabdeckung Distanzstück von den Distanzstücken, und befestigen Sie für eine optimale Leistung ein (graues) Distanzstück Distanzstück an der Rückseite des Geräts.
  • Seite 22: Ausrichten Des Geräts

    Aufstellen des Geräts BODENBELAG Für eine ordnungsgemäße Installation muss das Gerät auf einem ebenen und festen Untergrund aufgestellt werden, der die gleiche Höhe wie der restliche Boden aufweist. Dieser Bereich muss ausreichend stabil sein, um das Gewicht des voll beladenen Geräts zu tragen. Um den Bodenbelag zu schützen, schneiden Sie ein großes Pappstück von der Verpackung ab und legen Sie es an der Stelle unter das...
  • Seite 23 Nachdem Sie die folgenden Schritte Bei weiteren Fragen oder Problemen ausgeführt haben, sollte das Gerät wenden Sie sich an das nächstgelegene vollständig einsatzfähig sein. Kundendienstzentrum von Samsung Andernfalls überprüfen Sie zuerst die Electronics. Stromversorgung und -quelle, oder 1. Stellen Sie das Gerät an einem geeigneten Ort mit ausreichendem Abstand zur Wand auf.
  • Seite 24 Aufstellen des Geräts 5. Nach dem Einschalten des Geräts dauert es einige Stunden, bis die gewünschte Betriebstemperatur erreicht ist. Sobald das Gerät ausreichend heruntergekühlt ist, können Sie Lebensmittel und Getränke darin aufbewahren. Nach dem Einschalten des Geräts erklingt ein Signalton. Drücken Sie die Taste „Fridge (Kühlabteil)“...
  • Seite 25: Bedienung Des Geräts

    Bedienung des Geräts Übersicht über das Bedienfeld TYPE A TYPE B MODELL A TYPE A TYPE B MODELL B MODELL C TYPE C TYPE C MODELL D TYPE D TYPE D Jeder Tastendruck wird mit einem Aktiv bleibt jedoch der Türalarm. kurzen Signalton bestätigt.
  • Seite 26 Bedienung des Geräts Fridge Drücken Sie die Taste „Fridge (Kühlabteil)“, um im Kühlabteil eine gewünschte Temperatur zwischen 1 °C und 7 °C einzustellen. Die Standardtemperatur beträgt 3 °C. Mit jedem Tastendruck ändert sich die Temperatur in der folgenden Reihenfolge, und im Display wird die eingestellte Temperatur angezeigt.
  • Seite 27 Freezer Durch Drücken der Taste „Freezer (Gefrierabteil)“ können Sie im Gefrierabteil eine Temperatur zwischen -15 °C und -23 °C einstellen. Die Standardtemperatur beträgt -19 °C. Mit jedem Tastendruck ändert sich die Temperatur in der folgenden Reihenfolge, und im Display wird die eingestellte Temperatur angezeigt.
  • Seite 28 Bedienung des Geräts Door Alarm Drücken Sie zum Aktivieren dieser Funktion die Taste „Door Alarm (Türalarm)“. Die Alarmanzeige ( ) leuchtet, und es ertönt ein Signalton, sobald die Tür des Geräts länger als 2 Minuten geöffnet ist. Um die Alarmfunktion zu deaktivieren, drücken Sie erneut die Taste „Door Alarm (Türalarm)“.
  • Seite 29 Vacation Durch Drücken der Taste „Vacation (Abwesenheit)“ aktivieren Sie die Abwesenheitsfunktion. Die Anzeige für die Abwesenheitsfunktion ( ) leuchtet, und es wird eine Temperatur unter 17 °C eingestellt, um den Stromverbrauch des Geräts während eines längeren Urlaubs, einer Geschäftsreise oder wenn Sie das Gerät längere Zeit nicht verwenden, möglichst gering zu halten.
  • Seite 30: Temperaturalarm

    Bedienung des Geräts Temperaturalarm • Wenn die Temperatur im Gefrierabteil • Diese Warnung wird ausgegeben, wenn: aufgrund eines Stromausfalls zu hoch ist, - Sie das Gerät einschalten. blinkt im Display die Anzeige „--“. - die Temperatur im Innern des Geräts Wenn Sie die Taste „Freezer aufgrund eines Stromausfalls zu hoch ist.
  • Seite 31: Fachboden Im Gefrierabteil

    Fachboden im Gefrierabteil Wenn Sie zusätzlichen Stauraum benötigen, können Sie das obere und das mittlere Schubfach herausnehmen und den Zwischenboden über dem unteren Schubfach einsetzen. Dies hat keine Auswirkungen auf die thermischen und mechanischen Eigenschaften. Das angegebene Volumen des Gefrierabteils wurde ohne diese Schubfächer berechnet.
  • Seite 32: Bauteile Und Funktionen

    Bedienung des Geräts Bauteile und Funktionen 1. Weinregal (optional) 2. Variabler Fachboden oder Frischhalteeinsatz (optional) 3. SCHUBFACH IM KÜHLABTEIL 4. Frischefach (optional) 5. Wassertank (Zubehör) 6. TÜRFACH 7. SCHUBFACH IM GEFRIERABTEIL 32 German DA68-03174D (DE)-10.indd 32 2016. 4. 19. 8:16...
  • Seite 33 • Einige der Features wie der Wassertank und das Frischhaltefach ( 1 ) können je nach Modell von der Beschreibung abweichen oder für das entsprechende Modell überhaupt nicht verfügbar sein. • Im Frischhaltefach aufbewahrtes Obst oder Gemüse kann unter Umständen einfrieren.
  • Seite 34 Bedienung des Geräts VORSICHT Die Rückseite des Weinregals kann beim Herausziehen des Weinregals nach vorn herausfallen. Denken Sie daran, das Weinregal beim Herausziehen mit beiden Händen anzufassen. Wenn das Weinregal beim Herausziehen hinfällt, kann das Kühlgut unter dem Weinregal ebenfalls herunterfallen. 34 German DA68-03174D (DE)-10.indd 34 2016.
  • Seite 35: Features Des Gefrierabteils

    Features des Gefrierabteils Gefriergut-Markierung an der Türverkleidung Die Symbole und zugehörigen Zahlen geben die zulässige Lagerdauer der Produkte in Monaten an. Beachten Sie beim Kauf von Tiefkühlware stets das Herstellungsdatum oder das Mindesthaltbarkeitsdatum. Einfrieren von Lebensmitteln Frieren Sie nur frische, einwandfreie Lebensmittel ein.
  • Seite 36 Bedienung des Geräts Die folgenden Produkte sind zum betragen. Wenn nicht, sinkt die Verschließen der verpackten Lebensmittel Haltbarkeitsdauer der gefrorenen geeignet: Lebensmittel. Gummibänder, Kunststoffclips, • Legen Sie Tiefkühlwaren zuletzt in Ihren Drahtbänder, kältebeständiges Klebeband Einkaufswagen. Wickeln Sie gekaufte oder ähnliches. Gefrierbeutel und Tiefkühlwaren für den Transport nach Polyethylenfolien können mit einer Hause in Zeitungspapier ein oder legen...
  • Seite 37: Verwenden Des Wasserspenders (Optional)

    Verwenden des Wasserspenders (optional) Über den Wasserspender können Sie gekühltes Wasser beziehen, ohne dazu die Tür des Kühlabteils öffnen zu müssen. • Heben Sie das Türfach ( 1 ) nach oben. • Schieben Sie den Wassertank ( 2 ) nach oben, und nehmen Sie ihn aus dem Gerät.
  • Seite 38 Bedienung des Geräts • Methode 1: Runder Deckel Öffnen Sie den runden Deckel des Wassertanks in Pfeilrichtung, und füllen Sie Wasser ein. Wassertank Bezugshahn • Methode 2: Nehmen Sie das Oberteil des Wassertanks vollständig ab, um diesen mit Wasser zu füllen. VORSICHT Achten Sie beim Einsetzen des Wassertanks nach der Reinigung darauf,...
  • Seite 39 Schließen Sie die Gerätetür, nachdem Sie den Wassertank wieder eingesetzt haben. - Stellen Sie sicher, dass sich der Bezugshahn nach dem Schließen der Gerätetür außerhalb des Geräts befindet. VORSICHT Befestigen Sie den Wassertank sicher an der Tür des Kühlabteils. Andernfalls arbeitet der Wassertank möglicherweise nicht ordnungsgemäß.
  • Seite 40: Herausnehmen Der Einsätze

    Bedienung des Geräts VORSICHT Stellen Sie sicher, dass die Verriegelung Hebel auf die Position „UNLOCK“ (ENTRIEGELN) Wasser- eingestellt ist. spenders Wasser kann nur bei dieser Einstellung ausgegeben werden. ENTRI-EGELN VERRI-EGELN Herausnehmen der einsätze VORSICHT Achten Sie beim Einsetzen der Fachböden in das Kühlabteil auf die richtige Position und legen Sie sie nicht verkehrt herum ein.
  • Seite 41 2. Kippen Sie den Fachboden innerhalb des in der Abbildung mit (a) gekennzeichneten Bereichs um 45° nach vorne. 3. Ziehen Sie den Fachboden so nach vorne auf die gewünschte Einschubhöhe, dass die Haken an der Vorderseite an den vorderen Auflageflächen in der gewünschten Einschubhöhe einhaken.
  • Seite 42 Bedienung des Geräts VORSICHT Wenn der oberste Fachboden unter dem Kaltluftaustritt angeordnet ist, können die Lebensmittel auf diesem Fachboden Kühlluftauslass einfrieren. (Modelle RB33/36*, RL33/36*) Türfächer Heben Sie die Türfächer vorsichtig mit beiden Händen an, und ziehen Sie sie heraus. • Beim Öffnen und Schließen der Gerätetüren besteht die Gefahr, dass großes Kühlgut aus dem unteren Türfach herausfällt.
  • Seite 43 Frischefach (optional) Ziehen Sie das Frischhaltefach an der vorderen Griffmulde nach vorne. Fassen Sie mit beiden Händen an die beiden seitlichen Griffmulden, und ziehen Sie das Frischhaltefach heraus. VORSICHT Öffnen Sie das Frischhaltefach stets durch Ziehen an der Griffmulde. Stellen Sie kein Kühlgut auf das Frischhaltefach.
  • Seite 44 Bedienung des Geräts VORSICHT Entfernen Sie stets die Abdeckung, bevor Sie den Einsatz in einem Ofen verwenden. VORSICHT Der Frischehalteeinsatz ist nicht mikrowellengeeignet. VORSICHT Achten Sie darauf, dass die Abdeckung nicht herunterfällt. Schubfächer Ziehen Sie die Schubfächer vollständig nach vorne, heben Sie sie dann vorsichtig an, und nehmen Sie sie heraus.
  • Seite 45: Austauschen Der Led-Lampe

    Reinigen des Geräts WARNUNG 1. Ziehen Sie den Netzstecker des Geräts. 2. Befeuchten Sie ein weiches, fusselfreies Reinigen Sie das Gerät niemals mit Stoff- oder Papiertuch mit etwas Waschbenzin, Verdünner oder Clorox™. Wasser. Andernfalls können Schäden an der Oberfläche des Geräts oder ein Brand die Verwenden Sie niemals Folge sein.
  • Seite 46: Wechsel Des Türanschlags (Optional)

    Stromnetz getrennt ist und sich keine Lebensmittel mehr in dem Gerät das Wechseln des Türanschlags nur befinden. vom einem von Samsung zugelassenen Dienstleistungsanbieter durchführen 2. Sollten Sie es sich nicht zutrauen, die zu lassen. Diese Dienstleistung ist in diesem Handbuch beschriebenen gebührenpflichtig und wird dem Kunden in...
  • Seite 47: Vertauschen Der Griffe (Bei Modellen Mit Griffstange)

    Vertauschen der Griffe (Bei Modellen mit Griffstange) Achten Sie darauf, die Griffe und die Gerätetüren beim Lösen der Griffe nicht zu zerkratzen. Dieser Ablauf zum Vertauschen der Griffe gilt für beide Griffe (der am Kühlabteil und der am Gefrierabteil). 1. Heben Sie den inneren Haken mit einem Schlitzschraubendreher an.
  • Seite 48 Wechsel des Türanschlags (optional) 4. Lockern Sie die zwei Schrauben (oben und unten) mit einem Kreuzschraubendreher, um den Griff zu entfernen. 5. Entfernen Sie die zwei Kappen im Griffbereich (oben und unten) mit dem Schlitzschraubendreher. 6. Verwenden Sie den Kreuzschlitzschraubendreher, um den Griff zu befestigen.
  • Seite 49 8. Setzen Sie die ausgebauten Kappen in die obere und untere Öffnung. German 49 DA68-03174D (DE)-10.indd 49 2016. 4. 19. 8:16...
  • Seite 50: Wechsel Des Türanschlags

    Wechsel des Türanschlags (optional) Wechsel des Türanschlags 1. Entfernen Sie die Kabelabdeckung ( 1 ) und die Abdeckung für die Türaussparung ( 2 ) auf der linken Seite. 2. Entfernen Sie wie in den folgenden Abbildungen gezeigt die Scharnierabdeckung. 50 German DA68-03174D (DE)-10.indd 50 2016.
  • Seite 51 3. Trennen Sie die Kabelverbindungen zum Gerät. Entfernen Sie dann die beiden Schrauben am oberen Scharnier. VORSICHT Seien Sie beim Entfernen der Gerätetür vorsichtig, da diese schwer ist und Sie sich verletzen könnten. VORSICHT Seien Sie vorsichtig, damit Sie das Kabel während des Vorgangs nicht beschädigen.
  • Seite 52 Wechsel des Türanschlags (optional) 5. Entfernen Sie das mittlere Scharnier. 6. Heben Sie die Tür des Gefrierabteils vorsichtig gerade nach oben aus dem unteren Scharnier. VORSICHT Seien Sie beim Entfernen der Gerätetür vorsichtig, da diese schwer ist und Sie sich verletzen könnten.
  • Seite 53 8. Die Türen von Kühl- und Gefrierabteil Links Rechts können mit Hilfe einiger Bauteile getauscht werden. (2) Entfernen Sie den automatischen Türverschluss. (3) Entfernen Sie den Anschlag. (4), (5) Ändern Sie die Position der Scharniertülle. (6) Entfernen Sie die Schraube auf der entgegengesetzten Seite.
  • Seite 54 Wechsel des Türanschlags (optional) 10. Bauen Sie das mittlere Scharnier mit dem 5 mm-Innensechskantschlüssel zusammen. Montieren Sie zunächst das mittlere Scharnier an der Tür des Gefrierabteils. Montieren Sie das untere Scharnier an der Tür des Kühlabteils, sodass das Scharnier nach oben weist. Montagereihenfolge für die Gerätetüren •...
  • Seite 55 12. Entfernen Sie die Abdecksicherung wie in der Abbildung gezeigt von der Abdeckleiste. 13. Nehmen Sie die Abdeckleiste ( 1 ) ab, und verlegen Sie die Kabel ( 2 ) in der Tür des Kühlabteils in entgegengesetzter Richtung (nur Modelle mit Display). Befestigen Sie die Abdeckleiste mit der Schraube ( A ) wieder wie in der Abbildung gezeigt ( 3 ).
  • Seite 56 Wechsel des Türanschlags (optional) 14. (1) Es ist nicht einfach, den oberen Scharnierbolzen zu lösen. Bauen Sie ihn daher aus, bevor Sie das obere Scharnier ausbauen. (2) Verwenden Sie einen 11 mm- Schraubenschlüssel, um den oberen Scharnierbolzen zu entfernen. (3) Drehen Sie das obere Scharnier, und bringen Sie den oberen Scharnierbolzen dann wieder von Hand (4) Zeichnen Sie eine Linie zwischen...
  • Seite 57 16. Verlegen Sie das Kabel auf der gegenüberliegenden Seite der Tür des Kühlabteils. Schließen Sie die Kabel wieder an, und verlegen Sie sie in der Abdeckleiste. Führen Sie das Kabel in die Scharnierabdeckung ein. (Achten Sie darauf, dass der weiß gekennzeichnete Kabelabschnitt mit dem Haken der Scharnierabdeckung sicher befestigt ist.)
  • Seite 58 Wechsel des Türanschlags (optional) 18. Bauen Sie die Scharnierabdeckung so ein, wie in der nachfolgenden Abbildung gezeigt. VORSICHT Seien Sie vorsichtig, damit Sie das Kabel während des Vorgangs nicht beschädigen. 58 German DA68-03174D (DE)-10.indd 58 2016. 4. 19. 8:16...
  • Seite 59 19. Befestigen Sie die Abdeckung für die Türaussparung (Zubehör) auf der Rückseite. 20. Schieben Sie die Kabelabdeckung oben auf die Tür des Kühlabteils, bis sie hörbar einrastet. Überprüfen Sie noch einmal, ob die Kabel an der Rückseite der Kabelabdeckung richtig verlegt sind. VORSICHT Seien Sie vorsichtig, damit Sie das Kabel während des Vorgangs nicht beschädigen.
  • Seite 60 Wechsel des Türanschlags (optional) 21. Setzen Sie die Abdecksicherung wieder ein. 60 German DA68-03174D (DE)-10.indd 60 2016. 4. 19. 8:16...
  • Seite 61: Fehlerbehebung

    Fehlerbehebung PROBLEM LÖSUNG • Prüfen Sie, ob der Netzstecker richtig angeschlossen ist. • Ist die Temperatur auf dem Bedienfeld an der Vorderseite richtig eingestellt? • Ist das Gerät direktem Sonnenlicht ausgesetzt oder befindet sich eine Wärmequelle in der Nähe? Wenn dem so ist, besteht die Gefahr, dass das Gerät nicht Das Gerät ausreichend kühlen kann.
  • Seite 62 Fehlerbehebung PROBLEM LÖSUNG • Zur Vermeidung von Kondenswasserbildung sind die vorderen Die vorderen Geräteecken mit wärmedämmenden Leitungen ausgestattet. Bei Ecken und Seiten steigender Umgebungstemperatur bieten diese möglicherweise des Gerätes keine ausreichende Isolierung mehr. Dies ist normal. sind warm, und • Bei sehr hoher Luftfeuchtigkeit kann sich Kondenswasser an es bildet sich der Geräteaußenseite bilden, wenn die in der Luft enthaltene Kondenswasser.
  • Seite 63: Einbau In Einen Küchenschrank (Modelle Rb33/36*, Rl33/36*)

    Einbau in einen Küchenschrank (Modelle RB33/36*, RL33/36*) Einbau in einen Küchenschrank (Modelle RB33/36*, RL33/36*) Einbausatz Im Einbausatz enthaltene Teile Bezeichnungen der Teile Teilenummer Menge (Stk.) DISTANZSTÜCKE DA61-10557A BLÄTTCHEN DA63-08121A KORBVERKLEIDUNG DA97-15853A PE-FORMSTÜCKE DA62-01136X German 63 DA68-03174D (DE)-10.indd 63 2016. 4. 19. 8:16...
  • Seite 64: Abmessungen

    Einbau in einen Küchenschrank (Modelle RB33/36*, RL33/36*) Abmessungen Min 595 mm RB36 / RL36 RB36 / RL36 Min 2007 mm Min 2017 mm Max 2017 mm Max 2027 mm RB33 / RL33 RB33 / RL33 Min 1917 mm Min 1927 mm Max 1937 mm Max 1927 mm Min: vor Montage...
  • Seite 65 590 mm 10,0 mm RB36/RL36 2017 mm RB33/RL33 1927 mm Abstand: 1,0 mm 10,0 mm RB36/RL36 2027 mm RB33/RL33 1937 mm Abstand: 10,0 mm Drehen Sie den vorderen Justierfuß im Uhrzeigersinn etwa 9,0 mm heraus (8 Umdrehungen). German 65 DA68-03174D (DE)-10.indd 65 2016.
  • Seite 66: Einbau

    Einbau in einen Küchenschrank (Modelle RB33/36*, RL33/36*) Einbau Setzen Sie die Distanzstücke in die beiden hinteren Ecken am Boden des Einbauschranks ein. Überprüfen Sie mit der Wasserwaage, ob die Stelle, wo an der die mitgelieferten Distanzstücke eingesetzt werden sollen, eben ist. VORSICHT •...
  • Seite 67 1. Drehen Sie den Justierfuß im Uhrzeigersinn etwa 9,0 mm (8 Umdrehungen) heraus. 2. Befestigen Sie die mitgelieferten PE- Formstücke an den 4 in der Abbildung gekennzeichneten Stellen auf der Rückseite des Geräts. German 67 DA68-03174D (DE)-10.indd 67 2016. 4. 19. 8:16...
  • Seite 68 Einbau in einen Küchenschrank (Modelle RB33/36*, RL33/36*) 3. Richten Sie die linke Kante des Geräts an der linken Wand des Einbauschranks aus und schieben Sie die rechte Kante des Geräts anschließend entlang der rechten Seitenwand in den Schrank (siehe Abbildung). 4.
  • Seite 69 5. Richten Sie das Gerät mit Hilfe der Justierfüße am Einbauschrank aus. • Wenn der obere Bereich des Geräts aus dem Schrank herausragt: Drehen Sie die Justierfüße zum Nivellieren im Uhrzeigersinn. • Wenn der obere Bereich des Geräts sich zu tief im Schrank befindet: Drehen Sie die Justierfüße zum Nivellieren gegen den Uhrzeigersinn.
  • Seite 70 Einbau in einen Küchenschrank (Modelle RB33/36*, RL33/36*) 6. Setzen Sie das mitgelieferte „ㄱ“- förmige Zubehörteil zu beiden Seiten wie in der Abbildung dargestellt in die Lücke zwischen Schrank und Gerät ein. • Füllen Sie die verbleibende Lücke bei Bedarf mit den im Lieferumfang enthaltenen BLÄTTCHEN.
  • Seite 71: Side-By-Side-Aufstellung (Modelle Rb33/36*, Rl33/36*)

    Side-by-Side-Aufstellung (Modelle RB33/36*, RL33/36*) Side-by-Side-Aufstellung (Modelle RB33/36*, RL33/36*) Einbausatz Menge Teilebezeichnung Teilenummer (Stk.) PE-Schaumplatte DA62-01138X Verbindungsteil DA61-10679A Schraube 6002-000613 Justierfußverstärkung DA61-10671A RB33/RL33: DA61-10672A Fixierungsstange RB36/RL36: DA61-10672B German 71 DA68-03174D (DE)-10.indd 71 2016. 4. 19. 8:16...
  • Seite 72: Abmessungen

    Side-by-Side-Aufstellung (Modelle RB33/36*, RL33/36*) Abmessungen RB36* / RL36* : 2017 mm RB33*/ RL33* : 1927 mm 1200 mm 100 ° 1382 mm 72 German DA68-03174D (DE)-10.indd 72 2016. 4. 19. 8:16...
  • Seite 73: Aufstellen

    Aufstellen 1. Wechseln Sie den Anschlag der Gerätetür der linken Kühl-/Gefrierkombination auf die anderen Seite. ※ Bei Aufstellung als Standgeräte nivellieren Sie die linke Kühl-/ Gefrierkombination mit Hilfe von zwei Wasserwaagen. Legen Sie je eine Wasserwaage auf die linke und rechte obere Kante der Kühl-/Gefrierkombination und stellen Sie die Höhe des Geräts mit Hilfe der Justierfüße ein.
  • Seite 74 Side-by-Side-Aufstellung (Modelle RB33/36*, RL33/36*) 5. Bringen Sie die Justierfußverstärkung an den Justierfüßen auf der Unterseite der Geräte an. 6. Setzen Sie die Fixierungsstange zwischen den beiden Geräten ein. Schaffen Sie zunächst mit Hilfe eines Schlitzschraubendrehers eine Lücke zwischen den Abdeckungen ( 1 ), und setzen Sie dann die Fixierungsstange ( 2 ) ein.
  • Seite 75 Notizen DA68-03174D (DE)-10.indd 75 2016. 4. 19. 8:17...
  • Seite 76 Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden. Kontakt zu Samsung Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, freuen wir uns über Ihre Kontaktaufnahme mit der Samsung-Kundenbetreuung Samsung Electronics GmbH, Am Kronberger Hang 6, 65824 Schwalbach/Taunus 0180 6 SAMSUNG bzw.
