c. LED
• LED rouge : processus de chauffe.
• LED verte : l'appareil est prêt à l'emploi.
d. Fonction turbo
Cette fonction est très utile lorsqu'une sortie de fumée plus intense est nécessaire, p.ex. dans
un endroit froid (le liquide fumigène est influencé par une température ambiante basse) ou
lorsque le liquide est dilué.
e. DMX
• Connexion DMX512
Connecter le câble à fiche XLR inclus à la sortie XLR femelle à 3 broches de votre contrôleur
et l'autre fiche XLR mâle à 3 broches à l'entrée du VDP1500ASM. Il est possible de relier
plusieurs VDP1500ASM à partir d'une connexion sérielle. Utiliser un câble de connexion
blindé à 2 conducteurs avec des connecteurs d'entrée et de sortie XLR.

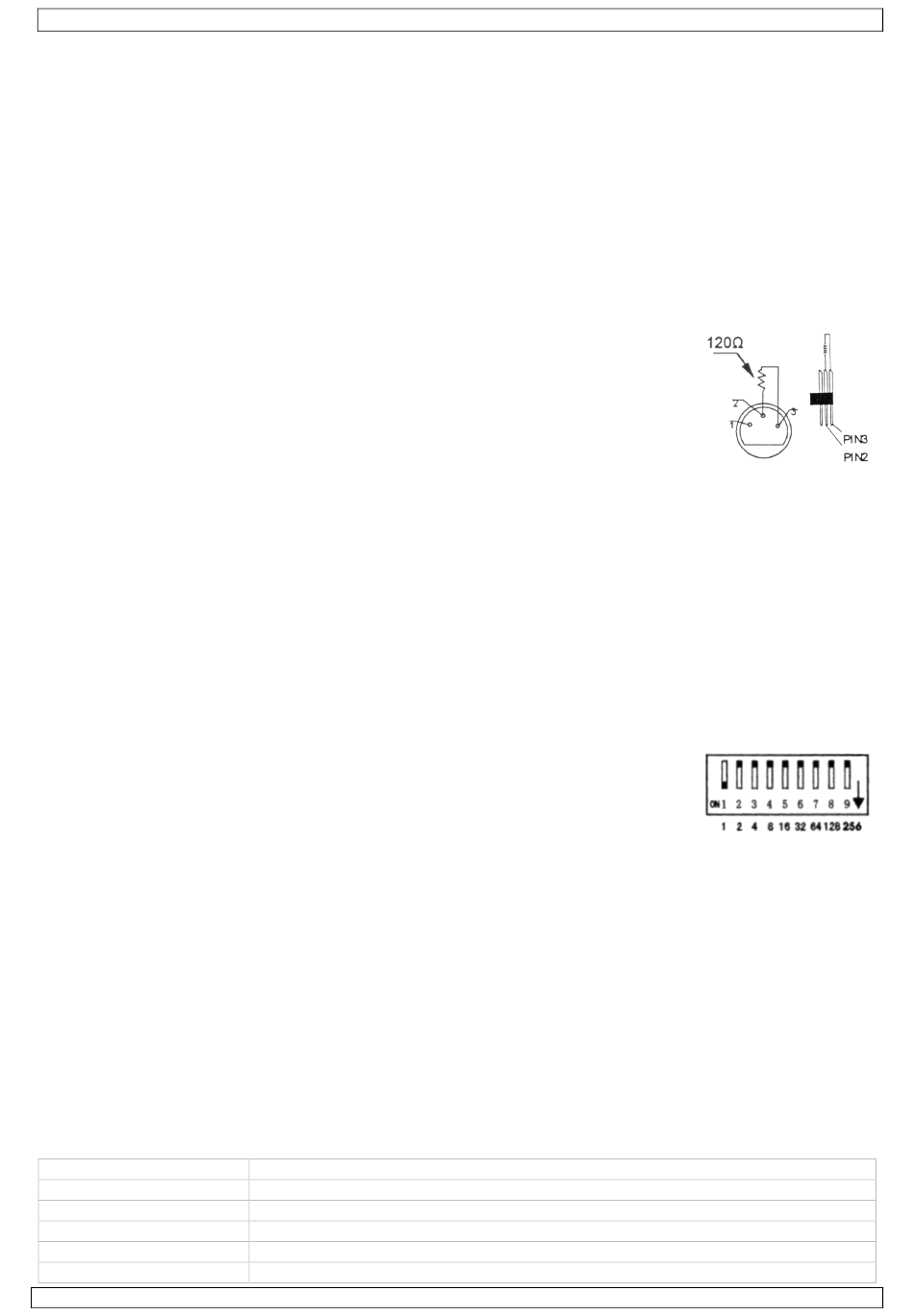

• Connexion DMX512 avec une résistance de terminaison
Une résistance de terminaison DMX est à recommander si le câble
DMX doit couvrir une grande distance ou s'il est utilisé dans un
environnement avec beaucoup de bruit électrique (p.ex. une
discothèque). La résistance de terminaison prévient la corruption du
signal de contrôle numérique par le bruit électrique. La résistance de
terminaison DMX n'est rien d'autre qu'une fiche XLR avec une
résistance de 120Ω de broche 2 vers broche 3 (voir illustration à
gauche). Cette fiche XLR est connectée à la sortie XLR du dernier
appareil de la série.
• Adresse de départ
Tous les appareils pilotés par un signal DMX demandent une adresse de départ DMX pour
assurer que les appareils corrects réagissent sur les signaux de contrôle. Cette adresse de
départ numérique indique le numéro de canal sur lequel l'appareil écoute le contrôleur DMX.
Déterminez cette adresse avec les interrupteurs DIP au dos de l'appareil.
Vous avez le choix entre une seule adresse de départ pour toute une série d'appareils ou
une adresse de départ par appareil. Dans le cas d'une seule adresse, tous les appareils
« écouteront » les mêmes signaux, sur un seul canal. Tous les appareils seront donc
influencés lorsque vous changez les réglages d'un seul canal. Avec des adresses de départ
individuelles, chaque appareil « écoutera » son propre canal. Par conséquent, un
ajustement des réglages d'un canal n'influence que l'appareil sur ce canal.
Pour le VDP1500ASM à 1 canal, l'adresse de départ du premier appareil est 1, du
deuxième 2 (1 + 1), du troisième 3 (2 + 1), etc.
• Adressage DMX512
Cette machine à fumée est pilotée via 1 canal DMX. Déterminer
l'adresse DMX à l'aide des interrupteurs DIP. L'adresse DMX dans
l'exemple ci-contre est 19.
6. Nettoyage et entretien
•
Serrer les écrous et les vis et vérifier qu'ils ne rouillent pas.
•
Le boîtier, les lentilles, les supports de montage et la construction portante ne peuvent pas
être déformés, adaptés ou bricolés p.ex. pas de trous additionnels dans un support, ne pas
déplacer les connexions etc.
•
Les parties mécaniques mobiles ne peuvent pas être usées ou bouger de manière irrégulière.
•
Les câbles d'alimentation ne peuvent pas être endommagés. Un technicien qualifié doit
entretenir l'appareil.
•
Débrancher l'appareil avant de le nettoyer.
•
Essuyer l'appareil régulièrement avec un chiffon humide non pelucheux. Éviter l'usage
d'alcool et de solvants.
•
Il n'y a aucune pièce maintenable par l'utilisateur sauf le fusible.
•
Commander des pièces de rechange éventuelles chez votre revendeur.
7. Spécifications techniques
Alimentation
Consommation
Fusible
Délai de chauffe
Rendement
Capacité du réservoir
01/09/2010
VDP1500ASM
max. 230VCA / 50Hz
max. 1500W
10A, 250VCA (5 x 20mm) (référence FF10N)
9 minutes
± 560m³/min
5l
10
Rev. 01
©Velleman nv
