Funk-Empfänger
Dimmer-
Lighting RTS

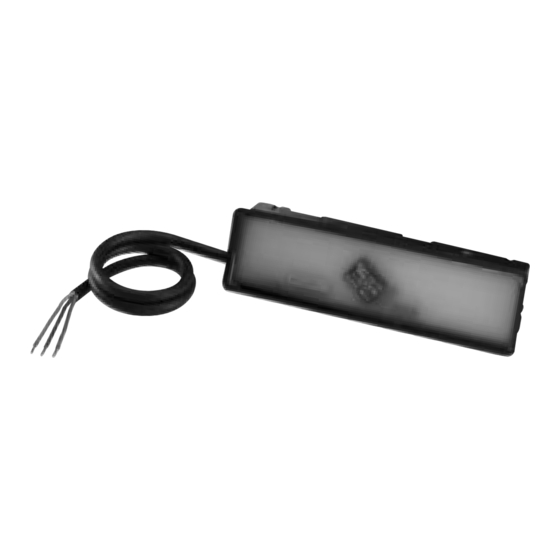

Dimmer Lighting RTS sind speziell zum Dimmen von phasenanschnittsdimmbaren 230 V-Verbrauchern. Mit dem Dimmer Lighting RTS
können z.B. Glühlampen, induktive Trafos, für Phasenanschnitt geeignete elektronische Trafos, usw. angesteuert werden.
Merkmale
1.
Installation
2.
Errichten, Prüfen, Inbetriebsetzen und Fehlerbehebung der Anlage darf nur von einer Elektrofachkraft (VDE 0100) durchge-
führt werden! Schalten Sie alle zu montierenden Anschlussleitungen spannungslos! Treffen Sie Sicherheitsvorkehrungen ge-
gen unbeabsichtigtes Einschalten. Der ordnungsgemäße Betrieb der Anlage ist nur bei fachgerechter Installation, Montage,
ausreichender Stromversorgung und regelmäßiger Wartung gewährleistet.
Änderungen dienen dem technischen Fortschritt
und bleiben vorbehalten. Maße in mm.
GEBRAUCHS-
ANWEISUNG
Dimmer Lighting RTS
Artikel-Nr.:
Betriebsspannung:
Funkfrequenz:
Schutzgrad:
Schutzklasse:
Betriebstemperatur:
Anschlussleistung:
Anschlussleistung:
Abmessungen (H x B x T):
Hiermit erklärt SOMFY, dass dieses Produkt den wesentlichen Anforderungen und anderen relevanten
Vorschriften der Direktiven 1999/5/EC, 73/23/EWG, 89/336/EWG entspricht. Die Konformitätserklärung
kann abgerufen werden unter der Internet-Adresse
Damit Sie die Vorzüge Ihres Funkempfängers Dimmer Lighting RTS
optimal nutzen können, bitten wir Sie diese Gebrauchsanweisung
genau durchzulesen. Für Fragen, Anregungen und Wünsche
stehen wir Ihnen unter der Rufnummer
0
18 05 / 25 21 31
(
0,12 €/min.)
9011416
220–240 V ~50/60 Hz
433,42 MHz
IP 54
II
-20° C bis +50° C
Glühlampe 40 bis 180 W
Elektronischer Trafo 70 bis 180 VA
52 x 186 x 25 mm
www.somfy.com,
Klausel CE.
Dimmer Lighting RTS
gerne zur Verfügung.
1
Werbung
Verwandte Anleitungen für SOMFY Dimmer Lighting RTS
Inhaltszusammenfassung für SOMFY Dimmer Lighting RTS
- Seite 1 18 05 / 25 21 31 gerne zur Verfügung. 0,12 €/min.) Dimmer Lighting RTS sind speziell zum Dimmen von phasenanschnittsdimmbaren 230 V-Verbrauchern. Mit dem Dimmer Lighting RTS können z.B. Glühlampen, induktive Trafos, für Phasenanschnitt geeignete elektronische Trafos, usw. angesteuert werden. Merkmale Dimmer Lighting RTS Artikel-Nr.:...
- Seite 2 Einbauhöhe zwischen dem Dimmer Lighting RTS und dem Boden sollte mind. 1500 mm betragen. Der Mindestabstand zwischen dem Dimmer Lighting RTS und dem Sender sollte mind. 300 mm betragen. Der Mindestabstand zwischen zwei Dimmer Lighting RTS sollte mind. 200 mm betragen.
- Seite 3 0,5 s Löschen eines Senders Um einen Sender löschen zu können, müssen mindestens 2 Sender auf den Dimmer Lighting RTS eingelernt sein. Für ca. 2 sec. die PROGrammiertaste an einem bereits eingelernten Sender (den Sie nicht löschen möchten) drücken angeschlossene Lampe leuchtet.
- Seite 4 Angeschlossene Lampe leuchtet nicht: Überprüfen Sie das Leuchtmittel Überprüfen Sie die Spannungsversorgung Überprüfen Sie die Batterie des Senders Überprüfen Sie ob der RTS Sender in dem Dimmer Lighting RTS eingelernt ist Überprüfen Sie ob Funkstörungen vorliegen (z.B. Funk-Kopfhörer) Sicherung überprüfen Schwierigkeiten während der Programmierung: Setzen Sie den Dimmer Lighting RTS in den Auslieferungszustand zurück.
