1. Lesen Sie sich die Montageanwei-
sungen zunächst vollständig durch.
2. Nehmen Sie sich ausreichend Zeit für
die Montage und schaffen Sie eine
ebene Arbeitsfläche von zwei bis drei
Quadratmetern.
3. Eventuell sind Kleinteile wie etwa
Griffe bereits vormontiert.
Benötigtes Werkzeug
1 x Kreuzschlitzschraubendreher
1 x verstellbarer Maulschlüssel
Grill zusammenbauen
1. Grill auspacken
Den Grill auspacken und sämtliche
Verpackungsfolien
Verpackungsmaterial außer Reichwei-
te von Kindern aufbewahren und nach
dem Zusammenbau des Grills den Vor-
schriften entsprechend entsorgen.

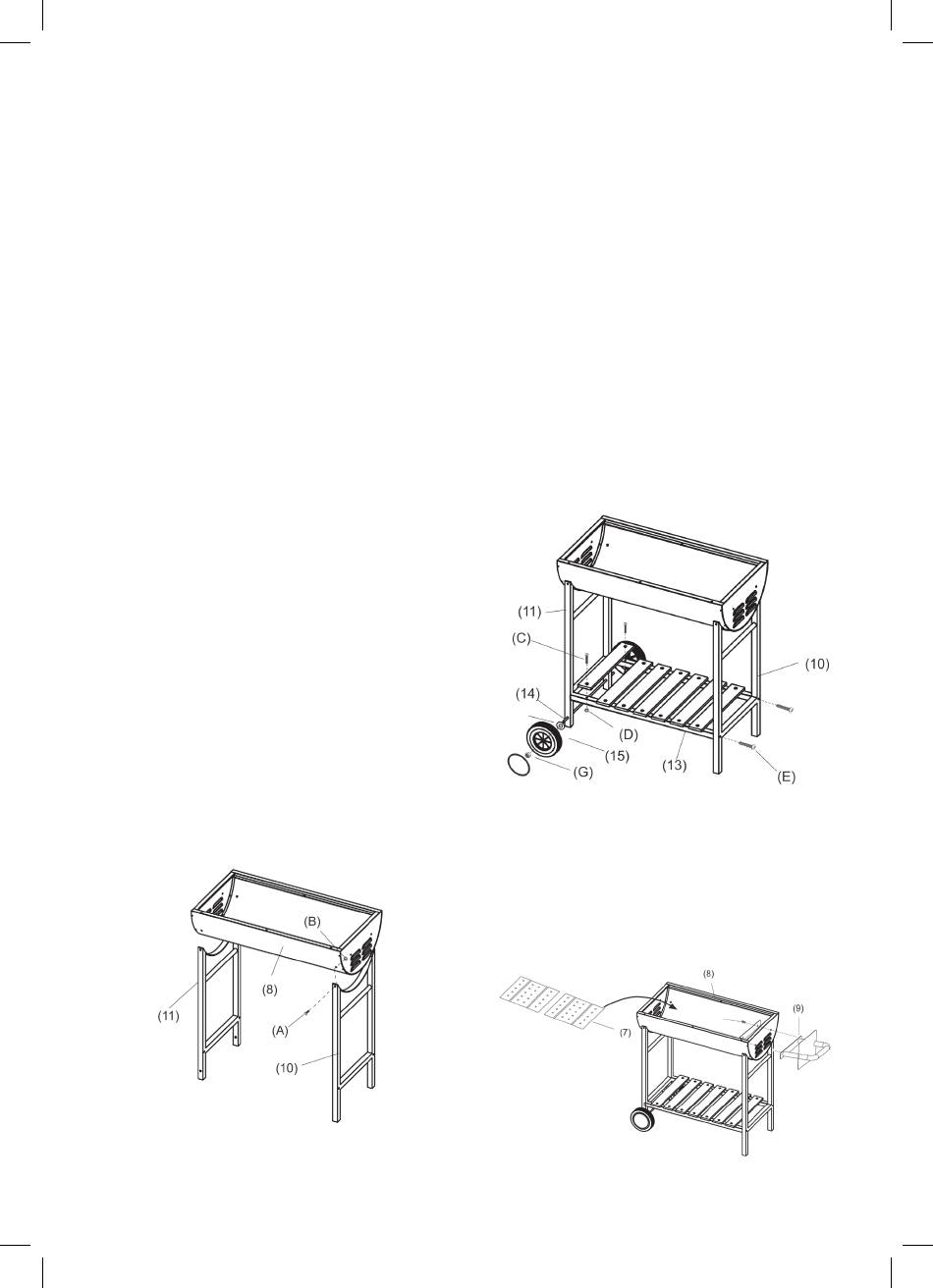

2. Feuerwanne am Stützrahmen
befestigen
Die Stützrahmen (10 + 11) mit den
Schrauben M6x12 (A) und Muttern M6
(B) an der Feuerwanne (8) be-festi-
gen.
8
P140172-TEPRO_1008_Dallas-20140808.indd 8
entfernen.
Das
3. Ablageplatten und Räder
befestigen
Querstrebe (13) an den Stützrahmen
(10+11) mit Schrauben M6x70 (E)
befestigen. Die Achse (14) durch die
Löcher im Stützrahmen für Räder (11)
schieben. Die Plastik-Unterlegschei-
ben (F) auf die Achsenden schieben.
Danach die Räder (15) auf die Ach-
senden schieben und mit den Siche-
rungsmuttern M8 (G) befestigen. Die
Radkappen auf die Räder drücken.
Die Ablageplatten (12) auf den Quer-
streben mit den Schrauben M5x35 (C)
und den Muttern M5 (D) befestigen.
(F)
4. Seitengriff befestigen und
Holzkohlebleche einlegen
Den Seitengriff mit Unterlegplatte (9)
mit den Schrauben M6x20 (H) an der
Feuerwanne (8) befestigen. Holzkoh-
lebleche (7) in die Feuerwanne legen.
(H)
