Betriebsanleitung
Berührungsloser Sicherheitsschalter CES-AH-C03-AE-LS
11.2.
Typische Systemzeiten
Bereitschaftsverzögerung: Nach dem Einschalten führt das Gerät für 3 s einen Selbsttest durch. Erst nach dieser Zeit
ist das System einsatzbereit.
Risikozeit nach EN 60947-5-3: Verlässt ein Betätiger den Ansprechbereich, werden die Sicherheitsausgänge LA und LB
am entsprechenden Sicherheitsschalter spätestens nach 250 ms abgeschaltet.
Differenzzeit: Die Sicherheitsausgänge LA und LB schalten leicht zeitversetzt. Sie haben spätestens nach einer Differenzzeit
von 50 ms den gleichen Signalzustand.
Systemzeiten für „Neustart nach Fehler" und „Normalbetrieb"
Nebenbedingungen:
UB = 24 V
+LA fest mit UB verbunden
+ LB von Steuerung geschaltet
Betätiger bewegt
erkannt
Betätiger
keiner
+24 V
Start
0 V
+24 V
LA
0 V
+24 V
+LB
0 V
+24 V
LB
0 V
an
DIA (LED rot)
aus
D t
= Fehlererkennungszeit
1
D t
= Fehlerzeit (5 s, Schalter verweilt diese Zeit im Fehlerzustand)
2
D t
= PowerUp-Zeit (3 s)
3
D t
= Risikozeit (≤ 250 ms, Zeit von „Kein Betätiger" bis „Ausgänge schalten aus")
4

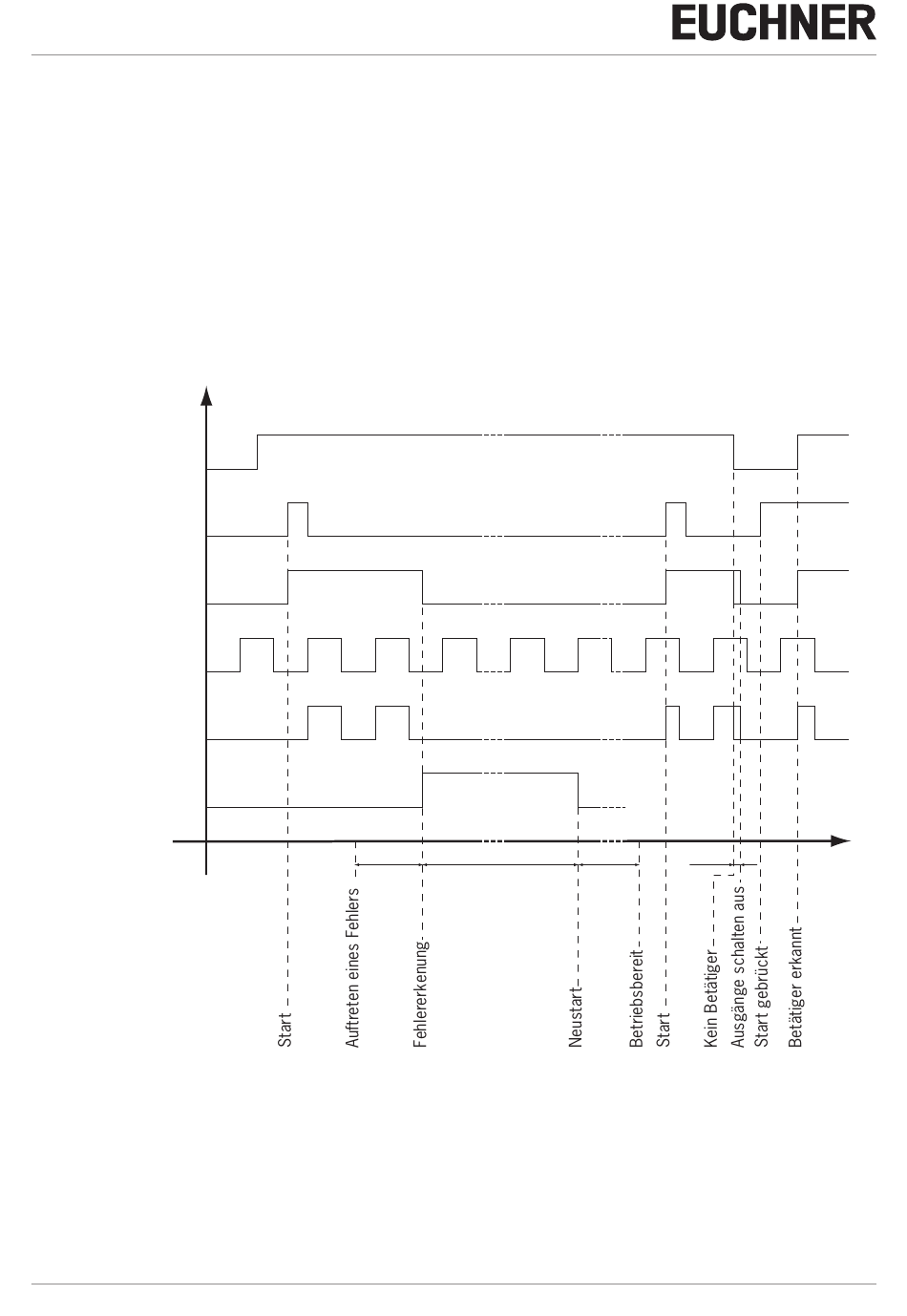

Bild 3:
Systemzeiten für Einzelschalter
20
∆ t
∆ t
1
2
∆ t
∆ t
3
4
(Originalbetriebsanleitung) 105267-09-03/17
t
