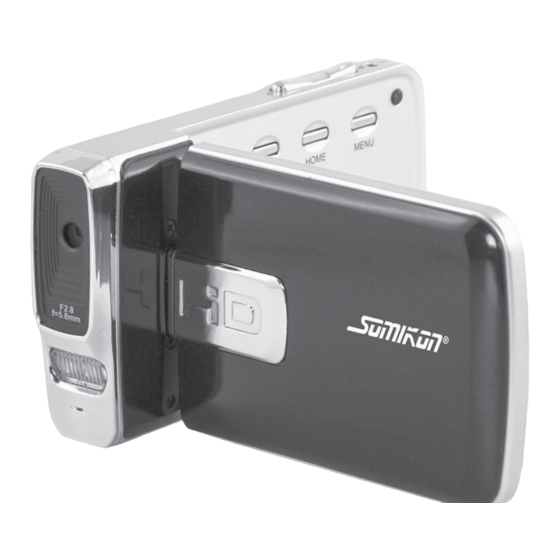

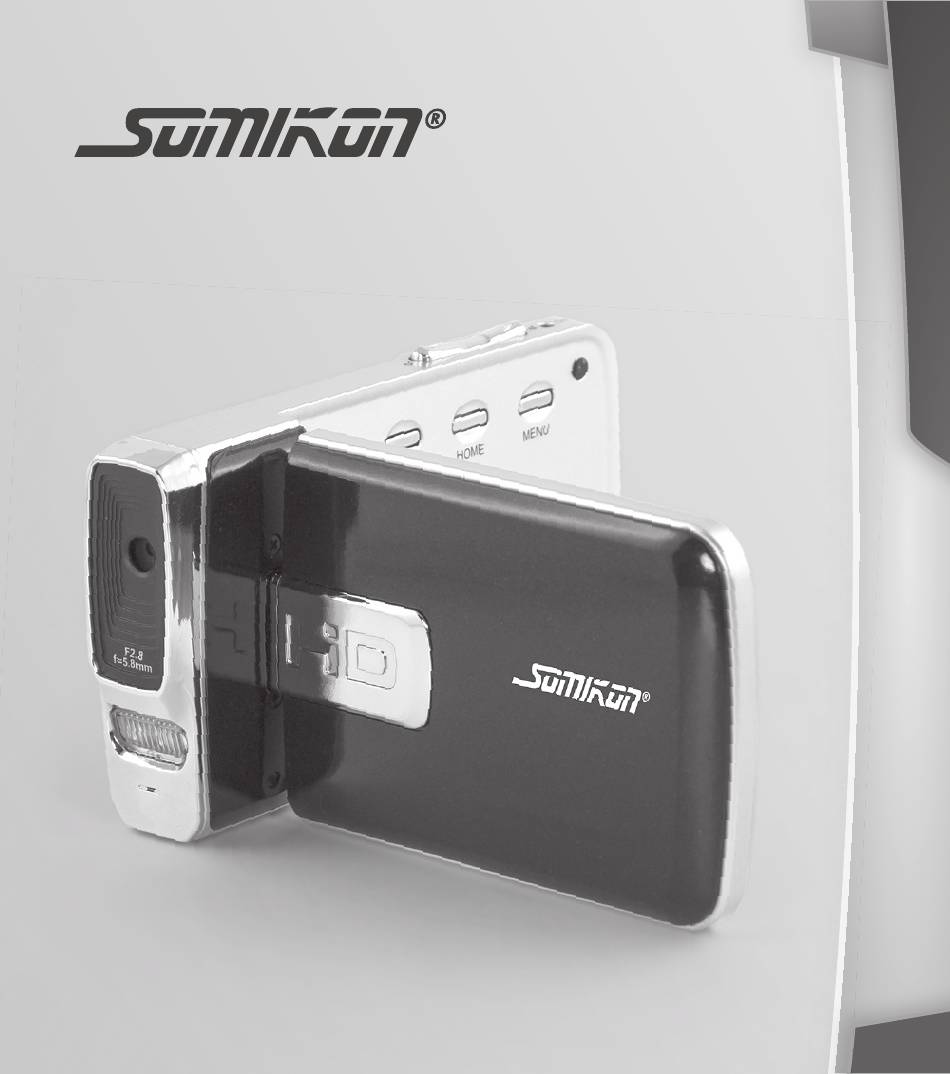

- Seite 1 Superflacher Full-HD-Camcorder DV-950.Slim mit 2,7” Touchscreen Bedienungsanleitung PX-8315-675...
- Seite 3 Full HD-Camcorder „superslim“ mit 2,7"-Display © 08/2013 – HA//FD/TH//SF...
-
Seite 4: Inhaltsverzeichnis
Inhalt INHALT Ihr neuer Full-HD-Camcorder ................6 Lieferumfang ........................... 6 Produktdetails ..........................7 Wichtige Hinweise zu Beginn ................10 Sicherheitshinweise........................10 Wichtige Hinweise zur Entsorgung ..................10 Konformitätserklärung ......................11 Inbetriebnahme ....................12 Akku laden ............................12 Speicherkarte einsetzen ......................12 System-Einstellungen ........................ 13... - Seite 5 Inhalt Verwendung ......................16 Tasten-Funktionen ........................16 Ein-/Ausschalten .......................... 17 Display.............................. 17 Moduswechsel ..........................17 Video-Modus ..........................18 • Video -Einstellungen ....................... 19 Foto-Modus ........................... 21 • Selbstauslöser ..........................22 • Foto -Einstellungen .........................22 Wiedergabe-Modus ........................25 • Videos wiedergeben ....................... 27 • Dateien schützen ........................27 •...
-
Seite 6: Ihr Neuer Full-Hd-Camcorder
KAPITEL 1 – Ihr neuer Full-HD-Camcorder IHR NEUER FULL-HD-CAMCORDER SEHR GEEHRTE KUNDIN, SEHR GEEHRTER KUNDE, vielen Dank für den Kauf des Full-HD-Camcorders, mit dem Sie brillante Auf- nahmen machen können. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und befolgen Sie die darin aufgeführten Hinweise und Tipps, damit Sie Ihren Full-HD-Camcorder optimal einsetzen können. -
Seite 7: Produktdetails
KAPITEL 1 – Ihr neuer Full-HD-Camcorder PRODUKTDETAILS 1. Auslöser 2. Display-Scharnier 3. Öse für Sicherheitsschlaufe 4. Display 5. AV-Anschluss 6. Speicherkarten-Slot 7. USB-Anschluss... - Seite 8 KAPITEL 1 – Ihr neuer Full-HD-Camcorder 8. Power-Taste 9. Home-Taste 10. Menü-Taste 11. Lade-Kontroll-LED 12. W-Taste (raus zoomen) 13. T-Taste (rein zoomen) 14. Lautsprecher...
- Seite 9 KAPITEL 1 – Ihr neuer Full-HD-Camcorder 15. Kameralinse 16. LED-Foto-Licht 17. Mikrofon...
-
Seite 10: Wichtige Hinweise Zu Beginn
KAPITEL 2 – Wichtige Hinweise zu Beginn WICHTIGE HINWEISE ZU BEGINN SICHERHEITSHINWEISE • Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können. •... -
Seite 11: Konformitätserklärung
KAPITEL 2 – Wichtige Hinweise zu Beginn KONFORMITÄTSERKLÄRUNG Hiermit erklärt PEARL.GmbH, dass sich das Produkt PX-8315 in Übereinstimmung mit der EMV-Richtlinie 2004/108/EG und der RoHS-Richtlinie 2011/65/EU befindet. PEARL.GmbH, PEARL-Str. 1–3, 79426 Buggingen, Deutschland Leiter Qualitätswesen Dipl. Ing. (FH) Andreas Kurtasz 26. -
Seite 12: Inbetriebnahme
KAPITEL 3 – Inbetriebnahme INBETRIEBNAHME AKKU LADEN Diese Kamera hat einen eingebauten 3,7-V-Lithium-Akku und sollte vor Gebrauch vollständig geladen werden. Verbinden Sie die Kamera über das mitgelieferte USB-Kabel mit einem freien USB-Port Ihres Computers oder dem optional erhältlichen USB-Ladeadapter. Der Akku wird automatisch geladen. Die Lade- LED leuchtet während des Ladevorgangs und erlischt, wenn der Ladevorgang beendet ist. -
Seite 13: System-Einstellungen
KAPITEL 3 – Inbetriebnahme SYSTEM-EINSTELLUNGEN • Drücken Sie im Video-, Foto oder Wiedergabe-Modus die Menütaste, um das Menü zu öffnen. • Drücken Sie die Home-Taste, um in die System-Einstellungen zu öffnen. • Drücken Sie die T-/W-Taste oder die Pfeil-Symbole auf dem Display , um die Menüpunkte und Einstellungen auszuwählen, und bestätigen Sie Ihre Auswahl mit dem Auslöser oder durch das Drücken des Enter-Symbols auf dem Display. - Seite 14 KAPITEL 3 – Inbetriebnahme Menü-Punkte Einstellungen • Stellen Sie die Camcorder-Funktions-Töne ein. • Auslöser: Ein/Aus Töne • Start: Aus / Ton1 / Ton2 / Ton3 • Tastenton: Ein/Aus • Lautstärke: 0 / 1 / 2 / 3 Stellen Sie die Automatische-Vorschau-Funktion ein. Autom.
- Seite 15 KAPITEL 3 – Inbetriebnahme Menü-Punkte Einstellungen Stellen Sie das Datum und die Zeit ein. Datum/Uhrzeit Stellen Sie Ihre Landesprache ein. • Deutsch • Englisch Sprache • Italienisch • Französisch • Portugiesisch Stellen Sie das TV-Übertragungssignal ein. TV-Ausgang • NTSC • Formatieren Formatieren Sie die SD-Speicherkarte.
-
Seite 16: Verwendung
KAPITEL 4 – Verwendung VERWENDUNG TASTEN-FUNKTIONEN Taste Funktion Drücken Sie die Taste, um den Camcorder ein- oder auszu- Power-Taste schalten. Foto-Modus: Drücken Sie die Taste, um ein Foto zu schießen. Auslöser Video-Modus: Drücken Sie die Taste, um eine Video-Aufnah- me zu starten und wieder zu stoppen/speichern. Video-Foto-Modus: Drücken Sie die Taste um digital einzu- zoomen. -
Seite 17: Ein-/Ausschalten
KAPITEL 4 – Verwendung EIN-/AUSSCHALTEN • Klappen Sie das Display um 90° nach vorne, um den Camcorder einschalten zu können. • Drücken Sie die Power-Taste, um den Camcorder einzuschalten/auszuschal- ten. DISPLAY Klappen Sie das LED-Display auf. Das Display lässt sich um 90° im Uhrzeigersinn und um 180°... -
Seite 18: Video-Modus
KAPITEL 4 – Verwendung VIDEO-MODUS • Drücken Sie die Power-Taste, um den Camcorder einzuschalten. • Der Camcorder befindet sich nach jedem Einschalten im Video-Modus. Das Video-Modus-Symbol wird angezeigt. • Drücken Sie den Auslöser oder in die Mitte des Displays, um eine Videoauf- nahme zu starten/stoppen. -
Seite 19: Video -Einstellungen
KAPITEL 4 – Verwendung Video -Einstellungen • Drücken Sie im Video-Modus die Menü-Taste oder das Menü-Symbol um die Video-Einstellungen zu öffnen. • Drücken Sie die T-, W-Taste, um die Menüpunkte und Einstellungen auszu- wählen und bestätigen Sie Ihre Auswahl mit dem Auslöser oder durch das Drücken des Enter-Symbols auf dem Display. - Seite 20 KAPITEL 4 – Verwendung Video-Menüpunkt Einstellungen Stellen Sie den Weißabgleich abhängig von den Lichtverhältnissen ein. • Auto (der Camcorder wählt automatisch die Weißabgleichs-Einstellung) Weißabgleich • Tageslicht • Bewölkt • Neonlicht • Kunstlicht Stellen Sie einen gewünschten Bild-Effekt ein. • Normal •...
-
Seite 21: Foto-Modus
KAPITEL 4 – Verwendung FOTO-MODUS • Drücken Sie die Power-Taste, um den Camcorder einzuschalten. • Drücken Sie die Home-Taste, um den Modus zu wechseln, bis im Display das Foto-Modus-Symbol angezeigt wird. • Drücken Sie den Auslöser oder in die Mitte des Displays, um ein Foto zu machen. -
Seite 22: Selbstauslöser
KAPITEL 4 – Verwendung Selbstauslöser • Drücken Sie im Foto-Modus die Menü-Taste oder das Menü-Symbol auf dem Display, um das Foto-Menü zu öffnen. • Wählen Sie die Einstellung „Selbstauslöser“ aus. Sie haben folgende Einstell- möglichkeiten: Aus / 2 Sekunden / 10 Sekunden / Sequenz (Bilderreihe) •... - Seite 23 KAPITEL 4 – Verwendung Video-Menüpunkt Einstellungen Stellen Sie die Auflösung des Fotos ein. • 4000 × 3000 Pixel (12 MP) • 3264 × 2448 Pixel (8 MP) Auflösung • 2592 × 1944 Pixel (5 MP) • 2048 × 1536 Pixel (3 MP) •...
- Seite 24 KAPITEL 4 – Verwendung Video-Menüpunkt Einstellungen • Sie haben folgende Einstellmöglichkeiten: Aus / 2 Sekunden / 10 Sekunden / Sequenz (Bilderreihe) • Wählen Sie eine Einstellung und bestätigen Sie diese mit dem Auslöser oder durch das Drücken des Enter-Symbols im Display. Selbstauslöser •...
-
Seite 25: Wiedergabe-Modus
KAPITEL 4 – Verwendung Video-Menüpunkt Einstellungen Stellen Sie die ISO-Empfindlichkeit ein. • Auto (Der Camcorder wählt automatisch den passenden ISO-Wert. • ISO 100 • ISO 200 • ISO 400 WIEDERGABE-MODUS • Drücken Sie die Power-Taste, um den Camcorder einzuschalten. • Drücken Sie die Home-Taste, um den Modus zu wechseln, bis im Display das Wiedergabe-Modus-Symbol angezeigt wird. - Seite 26 KAPITEL 4 – Verwendung Symbole Funktion Video: • Drücken Sie das Symbol, um ein Video abzuspielen. • Benutzen Sie die Abspiel-Symbole während der Video- Wiedergabe. • : Drücken Sie das Symbol während einer Video-Wiedergabe, um das Video anzuhalten. • : Drücken Sie das Symbol, um ein Video weiterlaufen zu lassen •...
-
Seite 27: Videos Wiedergeben
KAPITEL 4 – Verwendung Videos wiedergeben Navigation • Drücken Sie die T-, W-Taste oder auf dem Display die Pfeil-Symbole, um die Bilder/Videos auszuwählen. HINWEIS: Videos werden mit einem Kamera-Symbol gekennzeichnet. Videowiedergabe • Drücken Sie das oder den Auslöser um das Video wiederzugeben oder anzuhalten. -
Seite 28: Dateien Löschen
KAPITEL 4 – Verwendung HINWEIS: Wählen Sie bei einer geschützten Datei die Option „schützen“, um diese wieder freizugeben. • Wählen Sie mit der W- oder T-Taste „Alle schützen“, um alle Dateien zu schützen, und bestätigen Sie Ihre Auswahl mit dem Auslöser oder durch das Drücken des Enter-Symbols auf dem Display. -
Seite 29: Verbinden Mit Dem Computer
KAPITEL 4 – Verwendung • Bestätigen Sie noch einmal das Löschen der Datei. Die Datei ist gelöscht. Wählen Sie mit der W- oder T-Taste „Alle“, um alle Dateien zu löschen, und • bestätigen Sie Ihre Auswahl mit dem Auslöser oder durch das Drücken des Enter-Symbols auf dem Display. - Seite 30 KAPITEL 4 – Verwendung • Das Treiber-Menü öffnet sich. Klicken Sie auf „Install Driver“, um den Treiber zu intallieren. • Wählen Sie Ihre Sprache aus und bestätigen Sie Ihre Auswahl mit „Weiter“.
- Seite 31 KAPITEL 4 – Verwendung • Die Installations-Software öffnet sich. Bestätigen Sie mit „weiter“, um die Installation fortzusetzen. • Klicken Sie auf „Installieren“.
- Seite 32 KAPITEL 4 – Verwendung • Die Installations-Software beginnt den Treiber zu installieren. • Klicken Sie nach Beendigung der Installation auf „Fertig stellen“. • Der Treiber wurde installiert.
-
Seite 33: Webcam-Verwendung
KAPITEL 4 – Verwendung HINWEIS: Der Computer sollte nach der Installation neu gestartet werden. Webcam-Verwendung • Verbinden Sie den Camcorder mithilfe des mitgelieferten USB-Kabel mit Ihrem Computer. • Drücken Sie die „Home-Taste“, nachdem der Camcorder erkannt wurde, um den Camcorder in den PC-Cam-Modus zu schalten. •... -
Seite 34: Technische Daten
KAPITEL 5 – Technische Daten TECHNISCHE DATEN Bildsensor 5 MP CMOS-Sensor 4000 × 3000 Pixel (12 MP) 3264 × 2448 Pixel (8 MP) Fotoauflösung 2592 × 1944 Pixel (5 MP) 2048 × 1536 Pixel (3 MP) 1280 × 1024 Pixel (1 MP) Speicherkarte microSD bis 32 GB Foto-Format...
