Forch LHH 22 Bedienungsanleitung Seite 48

Cuerpo de válvula
Enclavamiento
Manguera de aire
Conexión del gato a la
alimentación de aire
5.1 Trabajar con el gato
• Para trabajar con el gato siempre se deben observar las directivas de seguridad mencionadas en el Punto 4. Después de acoplar el gato a la
alimentación de aire, se posiciona con el cilindro elevador debajo de los puntos de apoyo del coche/camión (la capacidad máxima de elevación del gato
se alcanza con una presión de trabajo de 10 bares). Presionando el disparador (volante cerrado, ver ilustración) la carga se levanta hasta el nivel
requerido (asegurarla con caballetes). El dispositivo de seguridad de sobrecarga (válvula de sobrepresión) asegura que la carga a levantar nunca
exceda la capacidad del gato.
Palanca de bajada
Abrir
Volante
Cerrar
6. Mantenimiento
Cuerpo de
válvula
Mantener el
disparado
bajado mientras
se ańade el
aceite
Lubricar periódicamente todas las piezas móviles. Mantener el gato siempre limpio y alejado de productos químicos agresivos.No dejar el gato en el
exterior. Al no utilizar el gato, entrar el pistón.
Al cambiar el aceite, como mínimo una vez al año, o para añadir aceite, llenar el cilindro hasta el tornillo de entrada.
Por favor, observar que el pistón debe estar entrado.
Importante: Un exceso de aceite puede dejar al gato fuera de servicio.
Utilizar únicamente aceite hidráulico, tipo HLP ISO 32.
Atención: Nunca utilizar líquido de frenos.
El mantenimiento y la reparación del aparato sólo pueden ser efectuados por personal técnico debidamente capacitado.
6.1 Aire en el sistema hidráulico
En los sistemas hidráulicos se pueden producir acumulaciones de aire que afecten el rendimiento del gato. Para eliminar el aire, por favor proceder de la
manera siguiente:
Válvula de
descarga
Tornillo
6.1.1 Limpieza de los filtros de aire
Limpiar el filtro de tiempo en tiempo con un líquido adecuado y a continuación secarlo con aire. Asegurarse de eliminar impurezas y partículas
pequeñas.
Acoplamiento
Boquilla
Disparador
Soltar el enclavamiento
Aceite neumático
- Abrir la cubierta de la caja
- Abrir el tornillo mostrado en la ilustración (media vuelta), llave de 17
- Cerrar la válvula de descarga (volante).
- Accionar el disparador mientras se va abriendo y cerrando el tornillo.
- Cerrar el tornillo en cuanto salga el pistón.
- Asegurar que el pistón se pueda sacar hasta su tope final, si no repetir el procedimiento.
Arco
Fijación del alojamiento
de adaptador
Bajar la carga
Para bajar la cargar, por favor girar LENTA MENTE el volante manual en
dirección contraria a las agujas del reloj, como mostrado.

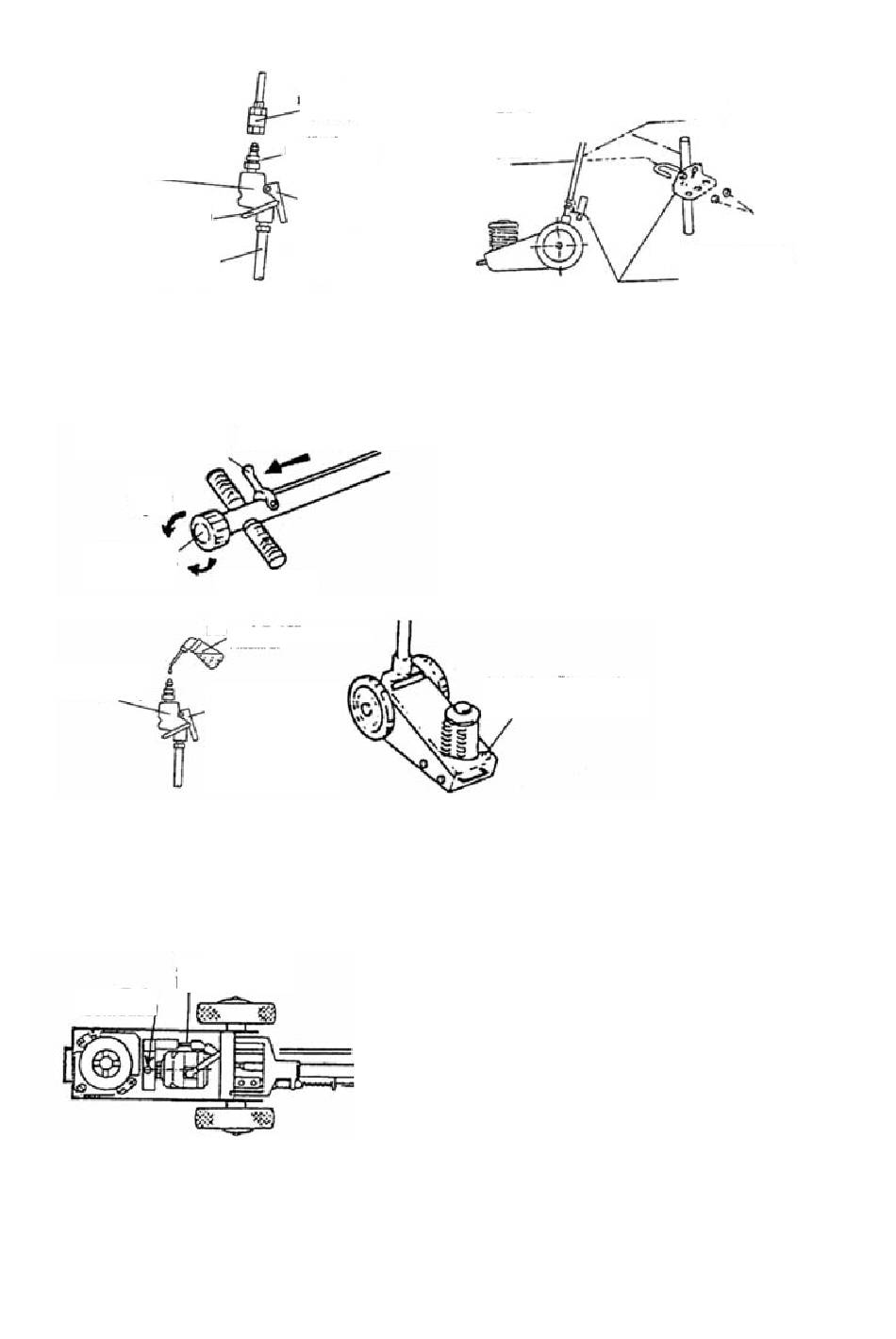

Ajustar la inclinación de la palanca
Tirar la palanca de descarga hacia arriba, como mostrado. A continuación
ajustar la palanca en la posición requerida y soltar la palanca de descarga.
Hay la posibilidad de enclavar la palanca en 3 posiciones diferentes.
Tornillo del depósito
de aceite
Barra
Tuerca
Soporte de
adaptador
