Pos.
Betegnelse
5-8
fjeder
5-9
skive
5-11
løftestangoptagelse
5-12
bolt
5-13
fjederskive
5-14
forbindelsesstang
5-15
forbindelsesstang
5-16
kardanled
5-17
stift
5-18
bolt
Ved bestilling af reservedele gives følgende angivelser:
Model
Serie
LHH 22
A 5-13
Luchthydraulische-pneumatische krik voor
DUT
vrachtwagens en bussen
1. Technische gegevens en afmetingen
LHH 22
Eigen gewicht [kg]
53
Draagvermogen [t]
20
Druk [bar]
7 - 10
Luchtverbruik [l/min]
270
Hydr. slag [mm]
110
Verlengstuk 1 [mm]
70 x 20
Verlengstuk 2 [mm]
50 x 20
Verlengstuk 3 [mm]
50 x 60
Verlengstuk 4 [mm]
50 x 100

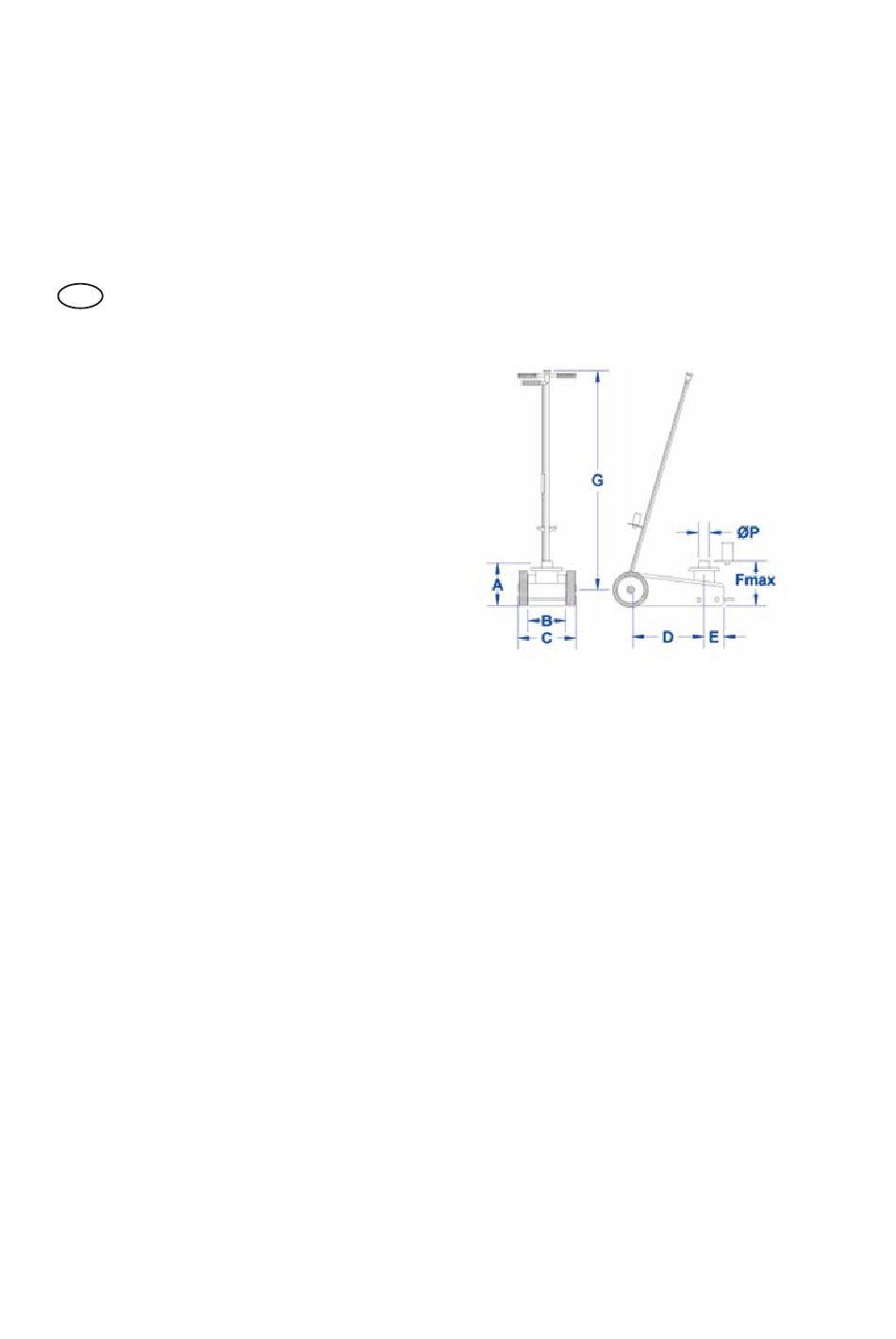

LHH 22
A [mm]
235
B [mm]
205
C [mm]
320
D [mm]
330
E [mm]
100
F max. [mm] **
345
G [mm]
1200
P [mm]
50
** Zonder verlengstuk
2. Verantwoordelijkheid van de eigenaar en/of van de gebruiker van het gereedschap
Dit handboek hoort bij de leveringsomvang van de krik en moet altijd bij deze blijven - ook bij verkoop. De eigenaar en/of gebruiker van de krik moeten
de instructies bekend zijn, voordat de krik in bedrijf wordt genomen. De producent is niet aansprakelijk voor letsel- en materiële schade, die toe te
schrijven is aan een ontoelaatbare of ondeskundig gebruik van de krik.
3. Verpakking en opbouw
• De krik wordt in 1 kartonnen doos verpakt geleverd. Het verpakkingsmateriaal moet volgens de desbetreffende voorschriften van het land worden
verwijderd.
1. Pak het gereedschap inclusief de meegeleverde onderdelen uit.
2. Maak eerst de zeskantbout SW10 (pos. 5-23) los die aan de zijkant van de onderste handgreep (pos. 5-5-1) zit.
3. Verbind nu de bovenste met de onderste handgreep. Let daarbij er op dat de binnenste voeringen in elkaar grijpen.
4. Neem nu de beide buitenste stangen die dienen tot het positioneren van de handgreep en schroef deze vast. Voor een makkelijkere montage bevindt
zich aan het onderste gedeelte van de stang (pos. 5-5-2) een vervlakking waarop een steeksleutel SW 15 kan worden gebruikt.
5. Zet nu de zeskantbout (zie lid 2) er in en schroef deze vast. Zodoende zijn de beide uiteinden van de handgrepen vastgezet.
6. Maak nu de achter aan de hefboomopname bevestigde schroef SW17 (pos. 5-12) los.
7. Schuif nu de complete handgreep in de opening van de hefboomopname. Let daarbij op de correcte positionering (pen van de hefboom in de
verlaging van de hefboomopname). Indien deze niet meteen correct in elkaar sluit, gebruik dan lichtjes de bovenste draaiknop (pos. 5-2), totdat de
pen aan de binnenkant van de hefboom in de verlaging van de hefboomopname glijdt.
8. Draai nu de vooraf onder punt 6 los gemaakte schroef weer aan. Zodoende is de hefboom in de opname vastgezet. Voor de ingebruikname van de krik
lees de gebruikershandleiding, a.u.b. Bevestigen van de adapteropname (zie gebruikershandleiding punt 5). De in de levering inbegrepen
adapteropname kan aan elke positie van de hefboom door middel van de meegeleverde beugels worden bevestigd. De adapters worden door middel van
de meegeleverde splitpennen tegen eruit vallen beveiligd.
4 Veiligheidsinstructies voor het gebruik van de hydraulische krik
4.1 Belangrijke veiligheidsinformatie en -aanwijzingen
LET OP: We wijzen erop dat de in de overzichtstekening weergegeven Lock-Lever (vergrendeling, pos. nr. 10-10) is komen te vervallen. Volgens
voorschrift moeten kleppen bij gevaarlijke situaties in de oorspronkelijke toestand terugkeren. De wettelijke voorschriften ter preventie van ongevallen
alsook andere algemeen erkende veiligheidstechnische, arbeidsgeneeskundige regels en de voorschriften ter preventie van ongevallen voor mechanisch
aangedreven arbeidsmiddelen moeten worden nageleefd. Elk ander of verderreikend gebruik geldt als niet reglementair. De producent aanvaardt geen
aansprakelijkheid voor daaruit voortvloeiende schade. De gebruikershandleiding is onderdeel van de leveringsomvang en moet bij wederverkoop van de
hydraulische krik aan de nieuwe eigenaar worden meegegeven. Verzeker u voor het waarborgen van een veilig gebruik ervan dat de hydraulische krik
slechts door vakkundig opgeleid personeel wordt bedient, onderhouden of gerepareerd. Gekwalificeerd personeel zijn mensen die op grond van hun
opleiding, ervaring en onderwijs alsook kennis over desbetreffende normen, bepalingen, voorschriften ter preventie van ongevallen gerechtigd zijn om de
desbetreffend noodzakelijke werkzaamheden uit te voeren en daarbij mogelijke gevaren kunnen identificeren en vermijden. De exploitant moet ervoor
zorgen dat de personen die zijn belast met het gebruik, het onderhoud en de instandhouding de handleiding hebben gelezen en begrepen en deze op
alle
punten naleven om:
- gevaren op letsel of doding voor de gebruiker en derden te voorkomen
- de bedrijfsveiligheid van de hydraulische krik te waarborgen, en
- uitval van het gereedschap of milieubelasting door verkeerd gebruik te voorkomen. De verantwoordelijkheden bij de werkzaamheden moeten duidelijk
zijn vastgelegd en moeten worden opgevolgd, zodat met betrekking tot het aspect veiligheid geen onduidelijke bevoegdheden ontstaan. De mechanische
onderhoudswerkzaamheden moeten na de voorgeschreven periodes en in de voorgeschreven omvang worden uitgevoerd. Na instandhoudingswerkzaam-
heden moeten alle gedemonteerde veiligheidsvoorzieningen weer vakkundig worden aangebracht. De veiligheidsvoorzieningen en hun beschermende
Antal
Pos.
Betegnelse
1
12-0
adapterholder komplet 1
1
12-1
adapter A
3
12-2
adapter B
1
12-3
adapter C
1
12-4
adapter D
1
12-5
holder
1
12-6
bøjle
1
12-7
møtrik
1
12-8
fjederskive
1
12-9
split
Pos
Beskrivelse
Fjederskive
Antal
1
1
1
1
1
2
4
4
4
