DREHSPERREN
1 19 G3782D E
MONTAGEANLEITUNG

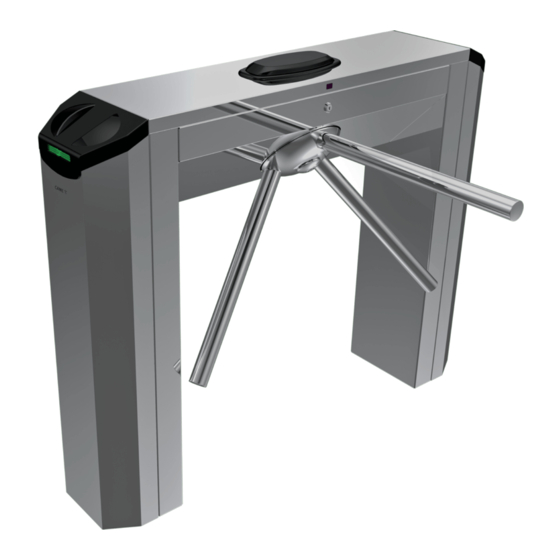

TWISTER LIGHT
PSBPS07N-PSBPS08-PSBPS09-PSBPS10
DE
Deutsch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für CAME TWISTER LIGHT

  • Seite 1 DREHSPERREN 1 19 G3782D E MONTAGEANLEITUNG TWISTER LIGHT PSBPS07N-PSBPS08-PSBPS09-PSBPS10 Deutsch...
  • Seite 2 • Das Gerät ist ausschließlich für den Zweck zu verwenden, für den es denn sie werden durch eine für ihre Sicherheit verantwortliche Person bei der entwickelt wurde. Andere Verwendungszwecke sind gefährlich. Die CAME Wichtige Sicherheitshinweise: Verwendung der Anlage überwacht bzw. wurden von dieser mit dem Betrieb Cancelli Automatici S.p.A.
  • Seite 3 ☞ Dieses Zeichen steht für benutzerrelevante Abschnitte. WENN NICHT AUSDRÜCKLICH ANGEGEBEN, GELTEN DIE MASSNAHMEN FÜR ALLE MODELLE DER SERIE TWISTER LIGHT , UNABHÄNGIG VON DEN ABBILDUNGEN. BEZUGSNORMEN Dieses Produkt wurde von der CAME CANCELLI AUTOMATICI S.p.A. gemäß den geltenden und in der Konformitätserklärung angegebenen Sicherheitsvorschriften entwickelt und hergestellt.
  • Seite 4 Beschreibung der Bestandteile PSBPS07N PSBPS07N PSBPS08 PSBPS08 Standfüße Steuerung TOR100A Standfüße 10. Schrauben und Unterlegscheiben 10. Schloss für Abdeckung Drehholme Drehholme für Standfüβe 11. Schrauben und Unterlegscheiben Querträger Querträger 11. Schraube für seitliche für Standfüβe Seitliche Abdeckungen Seitliche Abdeckungen Abdeckungen 12.
  • Seite 5 Maße (mm) 1200 Standardanlage Drehsperre Richtungspfeile Verteilerdose Leitelement Montagebeispiele Ein mit einer Drehsperre kontrollierter Durchgang kann nicht als Notausgang genutzt werden! Es muss immer ein zusätzlicher Notausgang bzw. ein behindertenge- rechter Durchgang vorgesehen werden. Standardmontage Wandmontage Mehrfach-Anlagen Empfohlene Mindestentfernung.
  • Seite 6: Montage

    ALLGEMEINE MONTAGEANWEISUNGEN Die Montage muss von sachkundigem Fachpersonal entsprechend den geltenden Bestimmungen durchgeführt werden. Vorher vorzunehmende Kontrollen Vor der Montage der Drehsperre muss man: • wenn nötig, die für den Kabeldurchlass notwendigen Leerrohre vorsehen; • Eine angemessene Schutzauslösungseinheit mit einer Distanz von mehr als 3 mm zwischen den Kontakten als Trennschalter vorsehen; •...
  • Seite 7 Drehkopf auf den Zapfen stecken und mit einer M8x20 Schraube und der Die Drehholme mit Schrauben des Typs M10x60 und flachen Unterlegscheiben Abdeckkappe befestigen. am Drehkopf befestigen. PSBPS07N PSBPS07N PSBPS08 PSBPS08 PSBPS09 PSBPS09 Befestigung der Drehsperre Überprüfen, dass der Boden im Montagebereich Die Stellung in der die Drehsperre befestigt wird, Die angezeichneten Bohrlöcher bohren und die vollkommen eben ist.
  • Seite 8: Elektrische Anschlüsse

    ELEKTRISCHE ANSCHLÜSSE Vor Eingriffen in die Steuerung die Stromzufuhr unterbrechen. TABELLE SICHERUNGEN TOR100A TOR100B Betriebsspannung Steuerung (V - 50/60 Hz): 120 - 230 AC. 1,6 (230 V) Betriebsspannung Befehlsgeber: 24 V AC. Netzsicherungen (A) 3,15 (120 V) Die Zusatzgeräte dürfen insgesamt nicht über 35 W Leistung benötigen. ...
  • Seite 9 Schon angeschlossene Geräte (alle Modelle) Durchgangsmelder Weiß Braun Grün Trafo Weiß Rot (230 V AC) Weiß Schwarz (120 V AC) Blau Blau Elektroschloss PSBPS09 PSBPS09 PSBPS09 PSBPS09 PSBPS09 PSBPS09 Lichtschranken Übersteigungsschutz, Melder Summer Lichtschranke Melder Lichtschranke Melder Anzuschließende Geräte PSBPS08 PSBPS08 PSBPS09 PSBPS09 PSBPS10 PSBPS10...
  • Seite 10 Befehlsgeber Klemmleiste für Stromversorgung der Zusatzgeräte zu 24 V AC, max. Stromaufnahme 250 mA und Leistung 35 W. STOPP-Taster (Kontakt NC). Die Drehsperre wird blockiert. Taster für Betrieb im Uhrzeigersinn (Kontakt NO). Die Drehsperre wird im Uhrzeigersinn freigegeben. Die Drehsperre wird nach 10 Sekunden automatisch gesperrt. Taster für Betrieb gegen den Uhrzeigersinn (Kontakt NO).
  • Seite 11: Einstellung Des Hydraulischen Bremssystems

    Die Abdeckung auflegen und mit dem Schlüssel verschließen. EINSTELLUNG DES HYDRAULISCHEN BREMSSYSTEMS Damit die Drehsperre richtig funktioniert und die mechanische Beanspruchung des Systems verringert wird, muss das hydraulische Bremssystem richtig eingestellt werden. Für eine korrekte Einstellung des Bremssystems müssen die Betriebstemperatur und die Intensität der Nutzung der Drehsperre berücksichtigt werden. Die Stromversorgung des Geräts unterbrechen und kontrollieren, dass die Drehholme problemlos drehen.
  • Seite 12: Kontrollen Und Störungsbehebung

    • An den Kundendienst wenden ABBAU UND ENTSORGUNG ☞ Die CAME CANCELLI AUTOMATICI S.p.A. wendet im Betrieb das Umweltmanagement gemäß UNI EN ISO 14001 an, um den Schutz der Umwelt zu gewährleisten. Wir bitten Sie, diese Umweltschutzarbeit, die für CAME eine Grundlage der Fertigungs- und Marktstrategien ist, durch Beachtung der Entsorgungsangaben weiterzuführen: ENTSORGUNG DER VERPACKUNG Die Bestandteile der Verpackung (Pappe, Kunststoff usw.) können getrennt gesammelt mit dem normalen Hausmüll entsorgt werden.
