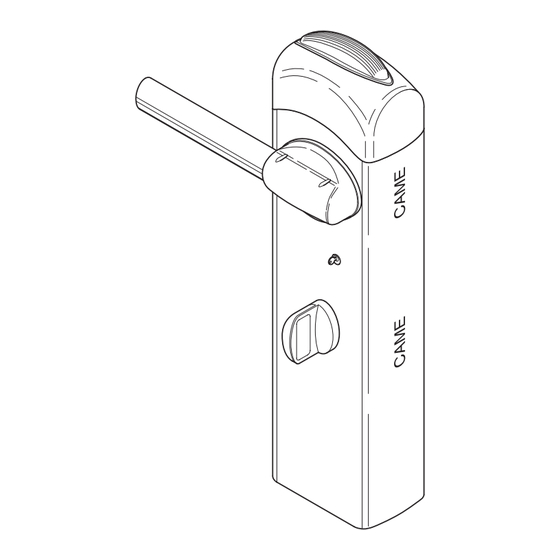

- Seite 1 AUTOMATISCHE STRASSENSCHRANKEN GARD 4 SERIE INSTALLATIONSANLEITUNG G4040 - G4040I...
-
Seite 2: Bestimmung Und Einsatzbeschränkungen
Sicherheitskontakt versehen. Das automatische Schrankensystem ist in zwei Ausführungen lieferbar: G4040 - Automatische Straßenschranke aus verzinktem und lackiertem Stahl mit Getriebemotor 24V GS und Raum für Ste- ckkarte und Transformator; G4040I - Automatische Straßenschranke aus satiniertem Stahl AISI 304 mit Getriebemotor 24V GS und Raum für Steckkarte und Transformator;... - Seite 3 5) G06080 - Ausgleichsfeder Ø55 (rot) 6) G0465 - Ständer 7) G02802 - Halter für Photozellen DIR 8) G02803 - Leuchtschnur 9) G02807 - feste Auflagefläche 10) G02808 - bewegliche Auflagefläche CAME 11) G02809 – Leuchtklebestreifen CAME 12) G02801 – Kuppelblinkanlage CAME CAME 13) G03751 - Halterung für Notbatteriesitz...
-
Seite 4: Installation
4.4 Außenmaße Maße in mm 5 Installation Die Installation muss von qualifiziertem und fachkundigem Personal gemäß den geltenden Vorschriften durchgeführt werden. 5.1 Vorherige Kontrollen Vor der Installation sind folgende Kontrollen vorzunehmen: • Überprüfen, dass die Installation des Automationssystems keine gefährlichen Situationen verursacht; •... -
Seite 5: Kabelmindeststärken Und Typen
5.3 Kabelmindeststärken und Typen Anschlüsse Kabeltyp Kabellänge 1 < 10 m Kabellänge 10 < 20 m Kabellänge 20 < 30 m Stromversorgung 230V 3F 3G x 1,5 mm 3G x 2,5 mm 3G x 4 mm Energieversorgung des Motors 24V 2 x 1 mm 2 x 1,5 mm 2 x 2,5 mm... -
Seite 6: Vorbereitung Der Grundlage Des Automationssystems
5.4 Vorbereitung der Grundlage des Automationssystems Die folgenden Beschreibungen sind nur Beispiele, da sich der Raum für die Installation des Systems und die Zubehör- teile je nach den Ausmaßen ändert, und der Installateur daher die zweckmäßigste Lösung wählen muss. 1) Ein Loch für die Befestigungsbasis graben und die Schlauchhüllen für die von der Abzweiggrube ausgehenden Anschlüsse vorbereiten. -
Seite 7: Installation Des Systems
5.5 Installation des Systems 1) Die beiden seitlich der oberen Kuppel befindlichen Schrauben entfernen und dieselbe anheben. Den Schlüssel in das Schloss einführen, entgegen dem Uhrzeigersinn drehen und die Schaltschranktür entfernen. 2) Die Schranke ist für linksseitige (SX) Installation vorgesehen. 3) Bei rechtsseitiger Installation (DX) muss die Öffnungsrichtung des Schlagbaums umgekehrt werden. - Seite 8 Platte für Welle 4) Die Zwischenplatte und die Schlagbaumbefestigungsabdeckung mit Zwischenplatte für einer Schraube (M8x20) befestigen. Schraube nicht fest anziehen, so Stabanschluss wird die Positionierung des Schlagbaums vereinfacht. Platte für Sch- lagbaumwelle UNI5931 M8x12 5) Den Schlagbaum in die Befestigungsabdeckung UNI5931 M8x20 einführen und mit den entsprechenden Schrauben M8x20 und M8x12 befestigen.
-
Seite 9: Bilancierung Des Schlagbaums
7) Die Abscher-Schutzabdeckung auf dem Schlagbaumbefestigungsprofil anbringen und mit den Schrauben Ø3.9x19 befestigen. 5.6 Bilancierung des Schlagbaums 1) Vor der Bilancierung des Schlagbaums, muss anhand der untenstehenden Tabelle die gewählte Feder, die Zubehörteile und die Beleuchtung überprüft werden. Feder G02040 Ø = 40 mm Feder G04060 Ø... - Seite 10 2) Den Getriebemotor entblocken und den Schlagbaum senkrecht stellen, den Getriebemotor erneut blockieren. ACHTUNG! Die Entriegelung kann eventuell gefährlich sein, wenn bei aus irgend einem Grund schlecht montierter Hebelstange bzw. aus der Führung gesprungener oder gebrochener Stange die angespannten Federn nicht mehr das Gleich- gewicht gewährleisten! Aus diesem Grund können diese eine plötzliche Drehung des Stangeneinsat- zes bzw.
-
Seite 11: Installation Der Elektronischen Steckkarte
5) Die Feststellmutter endgültig anziehen und den Getriebemotor erneut blockieren. Achtung: die ordnungsgemäße Funktionsweise der Feder überprüfen: - bei vertikaler Stellung des Schlagbaums ist die Feder entlastet (im Ruhezustand) - bei horizontaler Stellung des Schlagbaums ist die Feder gespannt (unter Spannung). -
Seite 12: Einstellung Des Endlaufs
5.8 Einstellung des Endlaufs Inspektionsklappe schließen und Stromzufuhr aktivieren. Schlagbaum betätigen, um zu kontrollieren, dass dieser parallel zur Straße ist bzw. offen einen Winkel von ca. 89° bildet. 1) Zur Positionskorrektur des offenen Schlagbaums den Baum schließen, die Inspektionsklappe öffnen und den Puffer im Uhrzeigersinn drehen (so wird der Bewegungsradius erhöht) bzw. - Seite 13 3) Nach den Öffnungs- und Schließungseinstellungen des Schlagbaums, die Muttern unter den Puffern endgültig befestigen. 4) Nach erfolgter mechanischer und elektronischer Installation den Deckel des Steckkartengehäuses befestigen, ... 5) ...die Inspektionsklappe anbringen und schließen. 6) Die Schutzhaube mit den mitgelieferten Schrauben Ø3,9x13 befestigen.
-
Seite 14: Wartung
CAME CANCELLI AUTOMATICI S.p.A. wendet in ihren Werken zur Garantie des Umweltschutzes ein gemäß der Vor- schrift UNI EN ISO 14001 bescheinigtes Umweltmanagementsystem an. Wir bitten Sie zum Umweltschutz, den CAME als einen der wesentlichen Punkte für die Entwicklung seiner Betriebs- und Mark- tstrategien betrachtet, durch die Beachtung der Entsorgungsanweisungen beizutragen: ENTSORGUNG DER VERPACKUNG - Die Verpackungen (Schachteln, Kunststoff usw.) sind alle als normaler Hausmüll... -
Seite 15: Konformitätserklärung Des Herstellers
31030 Dosson di Casier - Treviso - ITALY oder Einbau gemäß den Bestimmungen der Richtlinie 98/37/EU zu verwenden. tel (+39) 0422 4940 - fax (+39) 0422 4941 internet: www.came.it - e-mail: info@came.it Bestätigt unter eigener Verantwortung, dass folgende automatische Antriebe für Tore und Garagentore: AUTOMATIKSYSTEM FÜR STRASSENSCHRANKEN... - Seite 16 CAME GmbH KORNWESTHEIMER STR. 37 70825 KORNTAL - MÜNCHINGEN BEI STUTTGART - DEUTSCHLAND Tel 0049 71 5037830 Fax 0049 71 50378383 CAME GmbH AKAZIENSTR. 9 16356 SEEFELD BEI BERLIN DEUTSCHLAND Tel 0049 33 3988390 Fax 0049 33 3988550831...
