Druckmessumformer
HDA 4000
Mit Schiffs-Zulassungen
Pressure transmitter
HDA 4000
With Approvals for Shipping

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HYDAC ELECTRONIC HDA 4000

Inhaltszusammenfassung für HYDAC ELECTRONIC HDA 4000

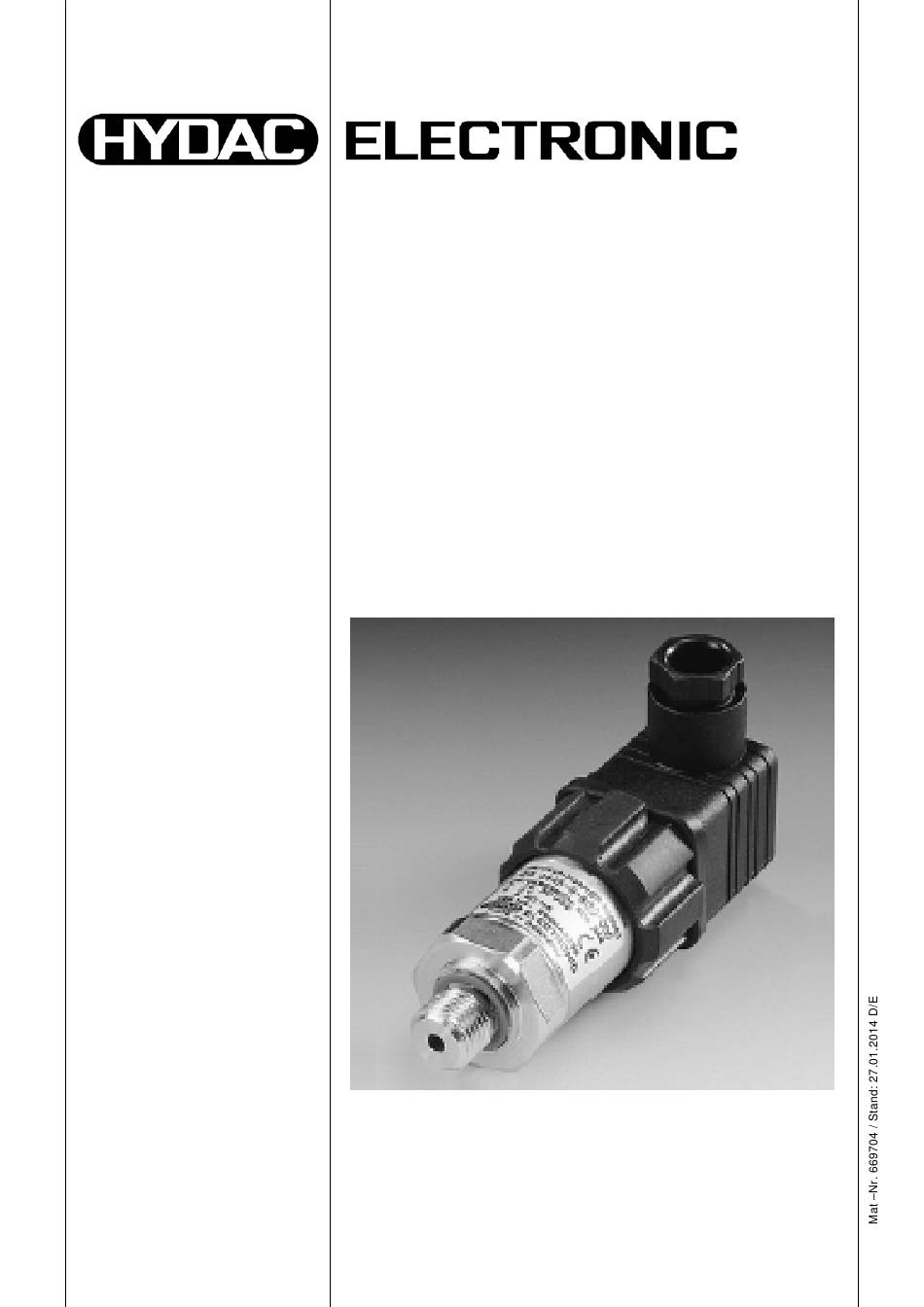

  • Seite 1 Druckmessumformer HDA 4000 Mit Schiffs-Zulassungen Pressure transmitter HDA 4000 With Approvals for Shipping...

  • Seite 2: Inhaltsverzeichnis

    Inhalt BESCHREIBUNG ..............4 ALLGEMEINES ..............5 MONTAGE ................5 ABMESSUNGEN ..............6 ANSCHLUSSBELEGUNGEN ..........7 TECHNISCHE DATEN ............8 Druckmessumformer mit Keramikmesszellen ......8 Druckmessumformer mit Edelstahlmesszellen ......9 TYPENSCHLÜSSEL ............. 10 Druckmessumformer mit Keramikmesszellen ......10 Druckmessumformer mit Edelstahlmesszellen ......11...
  • Seite 3 Abweichungen bei technischen Angaben, Abbildungen und Maßen sind deshalb möglich. Entdecken Sie beim Lesen dieser Dokumentation Fehler oder haben weitere Anregungen und Hinweise, so wenden Sie sich bitte an: HYDAC ELECTRONIC GMBH Technische Dokumentation Hauptstraße 27 66128 Saarbrücken -Deutschland-...

  • Seite 4: Beschreibung

    Speziell für den Einsatz in der Schiffsbauindustrie wurden diese Druckmessumformer auf Basis der Serie HDA 4000 entwickelt. Zur Relativdruckmessung im Hochdruckbereich verfügt der HDA 4000 über eine Edelstahl-Messzelle mit Dünnfilm-DMS, zur Relativ- oder Absolutdruckmessung im Niederdruckbereich über eine Keramikmesszelle mit Dickschicht-DMS Die Auswerteelektronik wandelt den gemessenen Druck in ein proportionales Analogsignal von 4 ..

  • Seite 5: Allgemeines

    Allgemeines Die Druckmessumformer der HDA 4000 Serien werden einzeln auf computergesteuerten Prüfplätzen abgeglichen und anschließend einem Endtest unterzogen. Sie sind wartungsfrei und arbeiten beim Einsatz innerhalb der Spezifikationen (siehe Technische Daten) einwandfrei. Falls trotzdem Fehler auftreten sollten, wenden Sie sich bitte an den HYDAC-Service. Fremdeingriffe in das Gerät führen zum Erlöschen jeglicher Gewährleistungsansprüche.

  • Seite 6: Abmessungen

    Abmessungen...

  • Seite 7: Anschlussbelegungen

    Anschlussbelegungen Stecker EN 175301-803 (DIN 43650) 3pol. + PE Stecker Binder Serie 714 M18 4pol. Pin 1 Signal + Pin 1 frei Pin 2 Signal - Pin 2 Signal + Pin 3 frei Pin 3 Signal - Pin 4 frei Signal + frei Signal -...

  • Seite 8: Technische Daten

    Technische Daten 6.1 Druckmessumformer mit Keramikmesszellen Eingangskenngrößen HDA 4100 HDA 4300 Messbereiche [bar] 2,5 4 -1..1 -1..5 -1..9 Überlastbereiche [bar] Berstdruck [bar] 120 180 Messbereiche [psi] 100 150 250 500 Überlastbereiche [psi] 116 174 290 460 725 1740 Berstdruck [psi] 174 260 430 690 1080 2600 Mechanischer Anschluss G1/2 A DIN 3852, außen (45 Nm)

  • Seite 9: Druckmessumformer Mit Edelstahlmesszellen

    6.2 Druckmessumformer mit Edelstahlmesszellen Eingangsgrößen HDA 4400 HDA 4700 Messbereich [bar] 100 250 400 600 6 100 250 400 600 Überlastbereiche [bar] 120 200 500 800 1000 15 200 500 800 1000 Berstdruck [bar] 100 200 200 300 500 1000 2000 2000 100 200 200 300 500 1000 2000 2000 Messbereich / [psi] 1000...

  • Seite 10: Typenschlüssel

    Typenschlüssel 7.1 Druckmessumformer mit Keramikmesszellen HDA 4 X X X - A - XXXXX - SXX - X 1 Genauigkeitsklasse 1 = 1 % FS max., absolut 3 = 1 % FS max., relativ Anschlussart, mechanisch 2 = G1/2 A DIN 3852 (außen) 4 = G1/4 A DIN 3852 (außen) 7 = 9/16-18 UNF 2A, SAE 6 (außen) 8 = 1/4-18 NPT (außen)

  • Seite 11: Druckmessumformer Mit Edelstahlmesszellen

    7.2 Druckmessumformer mit Edelstahlmesszellen HDA 4 X X X - A - XXXXX - SXX Genauigkeitsklasse 4 = 1 % FS max. 7 = 0,5 % FS max. Anschlussart, mechanisch 2 = G1/2 A DIN 3852 (außen) 4 = G1/4 A DIN 3852 (außen) 7 = 9/16-18 UNF 2A, SAE 6 (außen) 8 = 1/4-18 NPT (außen) Anschlussart, elektrisch...
  • Seite 12 HYDAC ELECTRONIC GMBH Hauptstr. 27 D-66128 Saarbrücken Germany Web: www.hydac.com E-Mail: electronic@hydac.com Tel.: +49 (0)6897 509-01 Fax.: +49 (0)6897 509-1726 HYDAC Service Für Fragen zu Reparaturen steht Ihnen der HYDAC Service zur Verfügung. HYDAC SERVICE GMBH Hauptstr. 27 D-66128 Saarbrücken Germany Tel.:...
  • Seite 13 Druckmessumformer HDA 4000 Mit Schiffs-Zulassungen Pressure transmitter HDA 4000 With Ship-Approvals...
  • Seite 14 Content FUNCTIONAL DESCRIPTION ..............4 GENERAL REMARKS ................. 5 ASSEMBLY ....................5 DIMENSIONS ....................6 PIN CONNECTION ..................7 TECHNICAL SPECIFICATIONS..............8 Pressure transmitters with Ceramic cell ..........8 Pressure transmitters with stainless steel cell ........9 MODEL CODE ..................10 Pressure transmitter with ceramic cell ..........
  • Seite 15 There may be deviations in technical details, figures, and dimensions as a result. If you discover errors while reading the documentation or have additional suggestions or notes, contact us at: HYDAC ELECTRONIC GMBH Technical Documentation Hauptstraße 27 66128 Saarbrücken...

  • Seite 16: Functional Description

    4..20 mA analogue signal. To protect against moisture, vibration, and shock the electronics are fully encapsulated and put in a solid stainless steel housing. For the use in ship industry the following companies have approved the HDA 4000: American Bureau of Shipping ABS...

  • Seite 17: General Remarks

    General Remarks Every pressure transmitter HDA 4000 series is calibrated on computer-controlled test rigs and submitted to a final test. The pressure transmitters do not require any maintenance and operate satisfactorily when used according to their specifications (see technical details). In the case of any unsatisfactorily operation, please contact HYDAC Service.

  • Seite 18: Dimensions

    Dimensions...

  • Seite 19: Pin Connection

    Pin connection Plug 3-pole + PE Plug Binder series 714 M18 4-pole EN 175301-803 (DIN 43650) Pin 1 Signal + Pin 1 n.c. Pin 2 Signal - Pin 2 Signal + Pin 3 n.c. Pin 3 Signal - Pin 4 n.c. Signal + n.c.

  • Seite 20: Technical Specifications

    Technical specifications 6.1 Pressure transmitters with Ceramic cell Input data HDA 4100 HDA 4300 Measuring ranges [bar] 2,5 4 -1..1 -1..5 -1..9 Overload pressures [bar] Burst pressures [bar] 120 180 Measuring ranges [psi] 100 150 250 500 Overload pressures [psi] 116 174 290 460 725 1740 Burst pressures [psi] 174 260 430 690 1080 2600...

  • Seite 21: Pressure Transmitters With Stainless Steel Cell

    6.2 Pressure transmitters with stainless steel cell Input data HDA 4400 HDA 4700 Measuring ranges [bar] 100 250 400 600 6 100 250 400 600 Overload pressures [bar] 120 200 500 800 1000 15 120 200 500 800 1000 Burst pressures [bar] 100 200 200 300 500 1000 2000 2000 100 200 200 300 500 1000 2000 2000 Measuring ranges [psi] 1000...

  • Seite 22: Model Code

    Model Code for Identification of Transmitter Supplied 7.1 Pressure transmitter with ceramic cell HDA 4 X X X - A - XXXXX - SXX - X 1 Accuracy 1 = 1 % FS max., absolute 3 = 1 % FS max., relative Mechanical connection 2 = G1/2 A DIN 3852 (male) 4 = G1/4 A DIN 3852 (male)

  • Seite 23: Pressure Transmitters With Stainless Steel Cell

    7.2 Pressure transmitters with stainless steel cell HDA 4 X X X - A - XXXXX - SXX Accuracy 4 = 1 % FS max. 7 = 0.5 % FS max. Mechanical connection 2 = G1/2 A DIN 3852 (male) 4 = G1/4 A DIN 3852 (male) 7 = 9/16-18 UNF 2A, SAE 6 (male) 8 = 1/4-18 NPT (male)
  • Seite 24 HYDAC ELECTRONIC GMBH Hauptstrasse 27 D-66128 Saarbrücken, Germany Germany Web : www.hydac.com E-mail : electronic@hydac.com Tel.: +49-(0)6897-509-01 Fax: +49-(0)6897-509-1726 HYDAC Service If you have any questions concerning repair work, please do not hesitate to contact HYDAC Service: HYDAC SERVICE GMBH Hauptstr.27...
