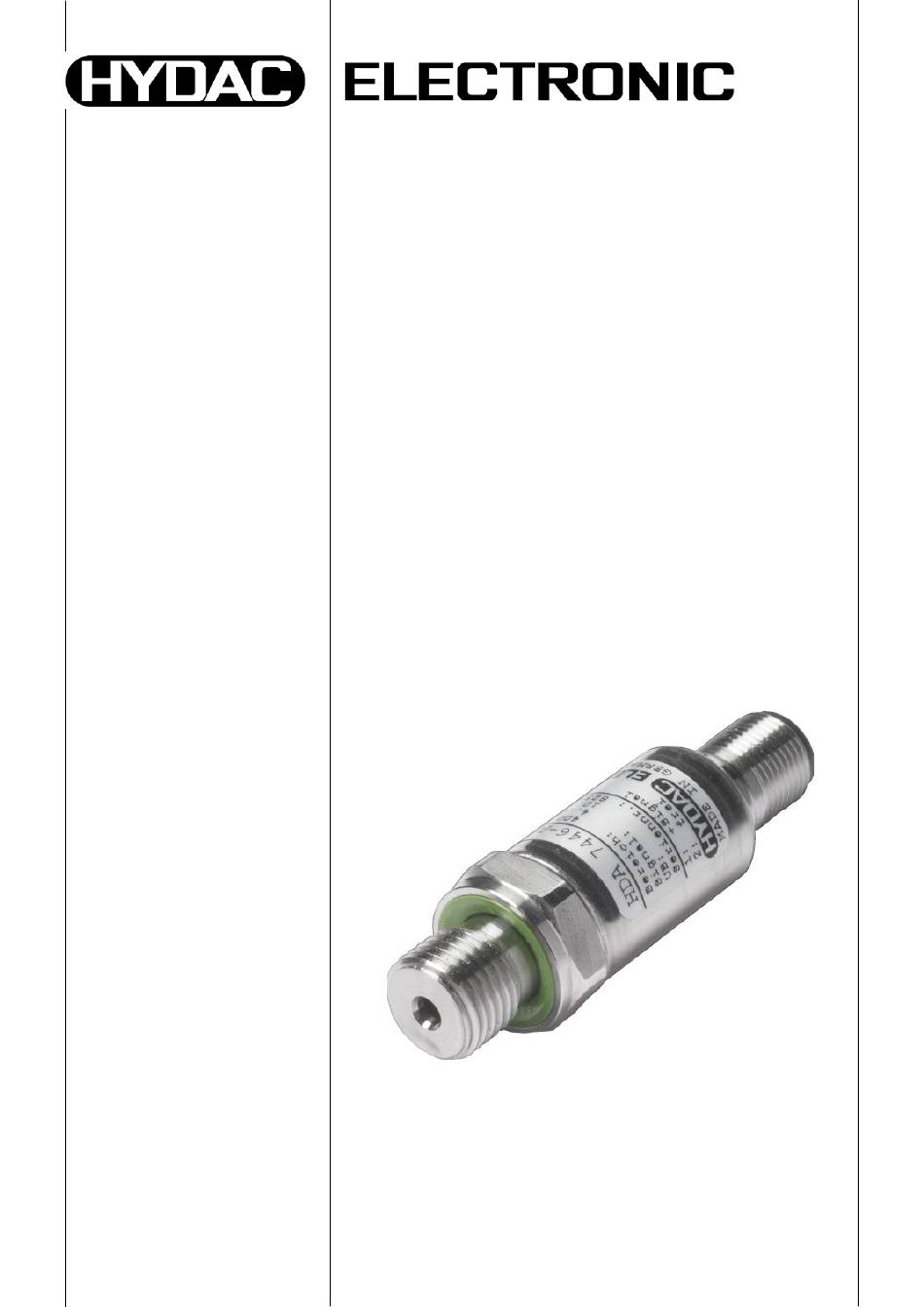

- Seite 1 Druckmessumformer HDA 7400 Kurzanleitung (Originalanleitung) Mat –Nr. 670041 / Stand: 09.08.2024...
- Seite 2 Bestimmungen zur Produkthaftung und Produktsicherheit, die für den Einsatz des Produktes zu beachten sind. Sie erhalten die detaillierte Betriebsanleitung und ein Datenblatt zur Baureihe HDA 7400 über www.hydac.com. Sicherheitshinweis Überprüfen Sie vor der Inbetriebnahme den Zustand des Gerätes sowie des Zubehörs. Lesen Sie vor Inbetriebnahme des Gerätes diese Kurzanleitung und die detaillierte...
- Seite 3 Bedienung) Es besteht Beaufsichtigungspflicht bei zu schulendem oder anzulernendem Personal! ● Vor der Inbetriebnahme den Zustand des Gerätes sowie des mitgelieferten Zubehörs prüfen. Stellen Sie sicher, dass das Gerät für Ihre Anwendung geeignet ist. ● Reparaturen nur vom Hersteller oder einer vom Hersteller autorisierten Stelle bzw. Person durchführen lassen.
- Seite 4 Kurzbeschreibung der Baureihe HDA 7400 Je nach Ausführung bietet das Gerät: Druckmessung in verschiedenen Druckstufen im Bereich von 0..40 bar bis 0..1000 bar Sehr kleine, kompakte Bauform für beengte Einbauräume bei Mobilanwendungen 2- und 3-Leitervariante zur Einbindung in moderne Steuerungen (z.B. SPS) mit verschiedenen marktüblichen, analogen Ausgangssignalen (mA oder V)
- Seite 5 Der Lastwiderstand RL ergibt sich aus dem intern im Auswertegerät befindlichen Messwiderstand und dem Leitungswiderstand der Anschlussleitung. Kontakt Fragen zu Produkten und Dokumenten Fragen zu Reparatur / Service HYDAC ELECTRONIC GMBH HYDAC SYSTEMS & SERVICES GMBH Hauptstr. 27 Sonnenallee 1 D-66128 Saarbrücken D-66287 Quierschied-Göttelborn...
- Seite 6 Technische Daten Eingangskenngrößen Messbereiche [bar] 1000 Überlastbereiche [bar] 1000 1600 Berstdruck [bar] 1250 2000 2000 3000 Mechanischer Anschluss G1/4A ISO 1179-2 Anzugsdrehmoment, empfohlen 20 Nm Medienberührende Teile Anschlussstück: Edelstahl Dichtung: FKM Ausgangsgrößen Ausgangssignal, 4..20 mA, 2 Leiter – 8 V) / 20 mA [kΩ] zulässige Bürde RLmax = (U 0..10 V, 3 Leiter...
- Seite 7 Pressure transmitter HDA 7400 Quick Guide (Translation of original instructions) Part no. 670041 / Status: 2024-08-09...
- Seite 8 For more detailed information, you can find the operating instructions and a data sheet on the particular HDA 7400 product series at www.hydac.com. Safety information Before commissioning, please check the device and all accessories supplied.
- Seite 9 ● Repair work may only be undertaken by the manufacturer or a facility or person authorised by the manufacturer. Compliance with standards and regulations ● It is therefore only permitted to start up the measuring system if it has been established that the system/machine into which the measuring system is to be fitted satisfies the provisions of the EC Machinery Directive, the EMC Directive, the harmonised standards, European standards or the corresponding national standards.
- Seite 10 Brief description of the HDA 7400 series Depending on the model, the instrument has the following features: Pressure measurement in various pressure ranges from 0..40 bar to 0..1000 bar Very small and compact design for limited spaces in mobile applications ...
- Seite 11 The load resistance RL is the sum of the internal input resistance of the evaluation unit and the resistance of the connection line. Contact Questions relating products and documents Questions relating maintenance service HYDAC ELECTRONIC GMBH HYDAC SYSTEMS & SERVICES GMBH Hauptstrasse 27 Sonnenallee 1 D-66128 Saarbruecken D-66287 Quierschied-Göttelborn Germany Germany Web: www.hydac.com...
- Seite 12 Characteristics Eingangskenngrößen Measuring ranges [bar] 1000 Overload pressures 1000 1600 [bar] Burst pressure [bar] 1250 2000 2000 3000 Mechanical connection G1/4A ISO 1179-2 Tightening torque, recommended 20 Nm Parts in contact with Mech. connection: Stainless steel fluid Seal: FKM Output data Output signal 4..20 mA, 2 conductor –...
