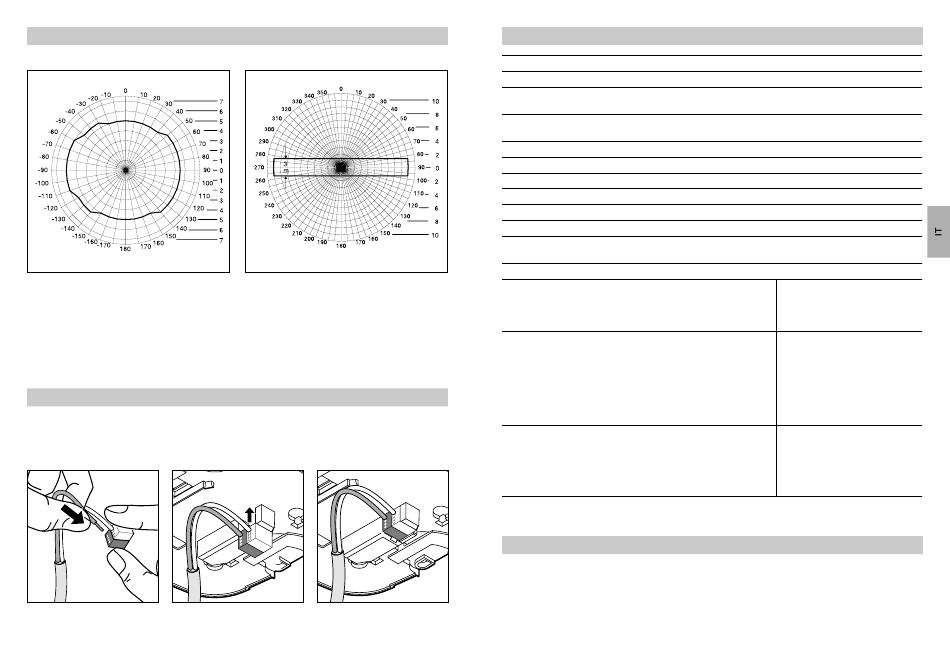

Regolazione del raggio d'azione
HF 360 KNX - Altezza di montaggio 2,8 m
Il raggio d'azione dell'HF 360 KNX è regolabile
elettronicamente tramite il telecomando di ser-
vizio RC 6 (cfr. Accessori) nonché tramite il sof-
tware ETS/KNX BUS (cfr. Descrizione dell'ap-
plicazione, www.knx.steinel.de). Per adattarlo
alla situazione dell'ambiente, si possono ma-
scherare 1 o 2 direzioni di rilevamento. Con un
Installazione elettrica/Funzionamento automatico
Nella scelta delle linee di VDE 08 29 (DIN EN 5000 90)
cablaggio si devono assoluta- (vedi avvertenze relative alla si-
mente rispettare le prescrizioni curezza a pagina 35).
d'installazione della norma
(HF 360 KNX / DUAL HF KNX)
DUAL HF KNX - Altezza di montaggio 2,8 m
angolo di rilevamento di 360° è possibile un
raggio d'azione massimo di 8 m. Il sensore
DUAL HF KNX dispone di 2 sensori speciali ad
alta frequenza che sorvegliano dal soffitto en-
trambe le direzioni di un corridoio. Elettronica-
mente il raggio d'azione può venire impostato
in entrambe le direzioni.
- 38 -

Dati tecnici

Collegamento a rete KNX: 24 V tramite tensione bus KNX
Regolazioni: mediante software ETS, telecomando o bus
Canali illuminazione: accensione/dimmerazione;
luce 1 – luce 4 modalità accensione regolazione luce costante
Tempo di attesa: modalità IQ, 1 – 30 min.,
in funzione della presenza e della luminosità
Misurazione luce: luce mista
Luminosità di base: OFF/10 % – 50 %
Tempo di attesa: luminosità di base per durata ON, 1 – 30 min
Uscita HVAC: in funzione della presenza
Ritardo di accensione: monitoraggio ambiente, 1 – 30 min
Tempo di attesa: 1 – 120 min
Uscita tempo di attesa 1 – 255 sec.
presenza:
Ulteriori uscite: valore di luminosità, controllo dello scenario
Quadrati di rilevamento: IR Quattro KNX
Presenza: max. 4 x 4 m (16 mq)
Senso radiale: max. 5 x 5 m (25 mq)
max. 7 x 7 m (49 mq)
Senso tangenziale:
Angolo di rilevamento: HF 360 KNX
360° con angolo di apertura di
140° all'occorrenza attraverso
vetro, legno e pareti in mate-
riale leggero. Per adattarlo alla
situazione dell'ambiente, si
possono mascherare 1 o 2
direzioni di rilevamento
Raggio d'azione: HF 360 KNX
max. Ø 8 m ,
min., 1/3, 2/3, max.
regolabile elettronicamente
(software ETS, KNX Bus,
telecomando RC 6)
Telecomando
Tramite il telecomando dell'u- Il telecomando di servizio RC 6
tente RC 7 (optional) è possibile (optional) permette una comoda
attivare e disattivare comoda- configurazione (cfr. Accessori
mente le funzioni da pavimento. pag. 36)
IR Quattro HD KNX
max. 8 x 8 m (64 mq)
max. 8 x 8 m (64 mq)
max. 20 x 20 m (400 mq)
DUAL HF KNX
vedi diagramma a pag. 38
all'occorrenza attraverso vetro,
legno e pareti in materiale
leggero.
DUAL HF KNX
min., 1/3, 2/3, max.
regolabile elettronicamente
in ogni direzione
(software ETS, KNX Bus,
telecomando RC 6)
