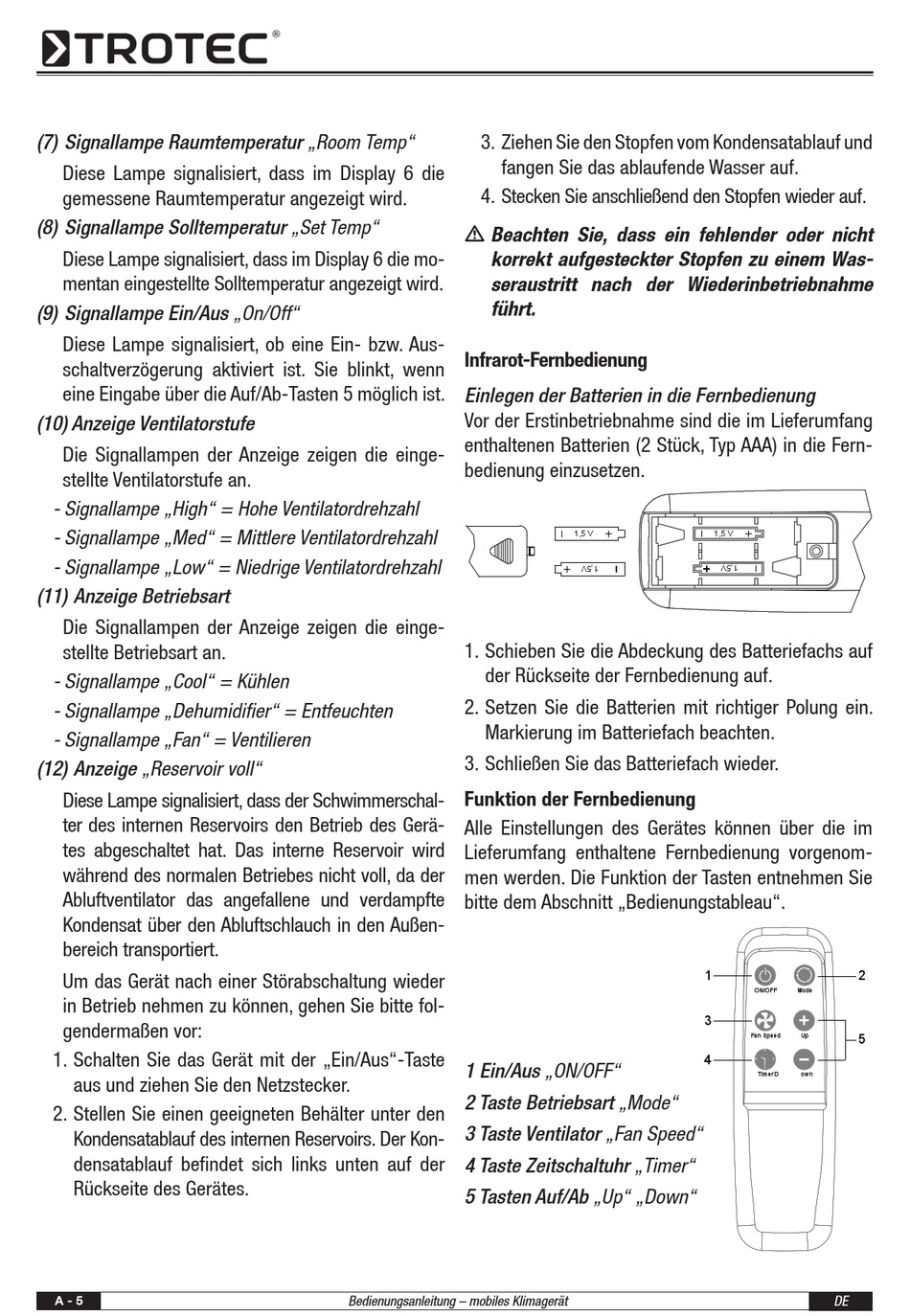

(7) Signallampe Raumtemperatur „Room Temp"
Diese Lampe signalisiert, dass im Display 6 die
gemessene Raumtemperatur angezeigt wird .
(8) Signallampe Solltemperatur „Set Temp"
Diese Lampe signalisiert, dass im Display 6 die mo-
mentan eingestellte Solltemperatur angezeigt wird .
(9) Signallampe Ein/Aus „On/Off"
Diese Lampe signalisiert, ob eine Ein- bzw . Aus-
schaltverzögerung aktiviert ist . Sie blinkt, wenn
eine Eingabe über die Auf/Ab-Tasten 5 möglich ist .
(10) Anzeige Ventilatorstufe
Die Signallampen der Anzeige zeigen die einge-
stellte Ventilatorstufe an .
- Signallampe „High" = Hohe Ventilatordrehzahl
- Signallampe „Med" = Mittlere Ventilatordrehzahl
- Signallampe „Low" = Niedrige Ventilatordrehzahl
(11) Anzeige Betriebsart
Die Signallampen der Anzeige zeigen die einge-
stellte Betriebsart an .
- Signallampe „Cool" = Kühlen
- Signallampe „Dehumidifier" = Entfeuchten
- Signallampe „Fan" = Ventilieren
(12) Anzeige „Reservoir voll"
Diese Lampe signalisiert, dass der Schwimmerschal-
ter des internen Reservoirs den Betrieb des Gerä-
tes abgeschaltet hat . Das interne Reservoir wird
während des normalen Betriebes nicht voll, da der
Abluftventilator das angefallene und verdampfte
Kondensat über den Abluftschlauch in den Außen-
bereich transportiert .
Um das Gerät nach einer Störabschaltung wieder
in Betrieb nehmen zu können, gehen Sie bitte fol-
gendermaßen vor:
1 . Schalten Sie das Gerät mit der „Ein/Aus"-Taste
aus und ziehen Sie den Netzstecker .
2 . Stellen Sie einen geeigneten Behälter unter den
Kondensatablauf des internen Reservoirs . Der Kon-
densatablauf befindet sich links unten auf der
Rückseite des Gerätes .
A - 5
3 . Ziehen Sie den Stopfen vom Kondensatablauf und
fangen Sie das ablaufende Wasser auf .
4 . Stecken Sie anschließend den Stopfen wieder auf .
m Beachten Sie, dass ein fehlender oder nicht
korrekt aufgesteckter Stopfen zu einem Was-
seraustritt nach der Wiederinbetriebnahme
führt .

Infrarot-Fernbedienung

Einlegen der Batterien in die Fernbedienung
Vor der Erstinbetriebnahme sind die im Lieferumfang
enthaltenen Batterien (2 Stück, Typ AAA) in die Fern-
bedienung einzusetzen .
1 . Schieben Sie die Abdeckung des Batteriefachs auf
der Rückseite der Fernbedienung auf .
2 . Setzen Sie die Batterien mit richtiger Polung ein .
Markierung im Batteriefach beachten .
3 . Schließen Sie das Batteriefach wieder .

Funktion der Fernbedienung

Alle Einstellungen des Gerätes können über die im
Lieferumfang enthaltene Fernbedienung vorgenom-
men werden . Die Funktion der Tasten entnehmen Sie
bitte dem Abschnitt „Bedienungstableau" .
1 Ein/Aus „ON/OFF"
2 Taste Betriebsart „Mode"
3 Taste Ventilator „Fan Speed"
4 Taste Zeitschaltuhr „Timer"
5 Tasten Auf/Ab „Up" „Down"
Bedienungsanleitung – mobiles Klimagerät
1,5 V 1,5 V
1
3
4
2
ON/OFF Mode
5
Fan Speed Up
TimerD own
