Installationsanleitung
Mit integriertem Funk
Wenn der Zähler mit eingebautem Funkmodul zur Fernauslesung geliefert worden ist, meldet
sich der Zähler automatisch bei seinem Funknetzwerk an. Der eingebaute Funk ist mit einer
internen Antenne ausgestattet. Die Funksignalstärke ist mit einem Handterminal auslesbar. Ist
das Funksignal zu gering, muss eine Zusatzantenne angeschlossen werden. Welche Antennen
lieferbar sind entnehmen Sie der geltenden Unterlage für lieferbare Antennen.
Bei der Montage eines Kommunikationsmoduls im Modulbereich kann dies die Funk-
kommunikation beeinträchtigen. Kontaktieren Sie bitte
.
Mit Ausschaltfunktion
Bei diesem Zählertyp ist es zu überprüfen, dass die rote Diode nicht leuchtet. Dies indiziert,
dass die Versorgung des Verbrauchers ausgeschaltet ist.
Vorauszahlung darf nicht für Abrechnungzwecke verwendet werden.

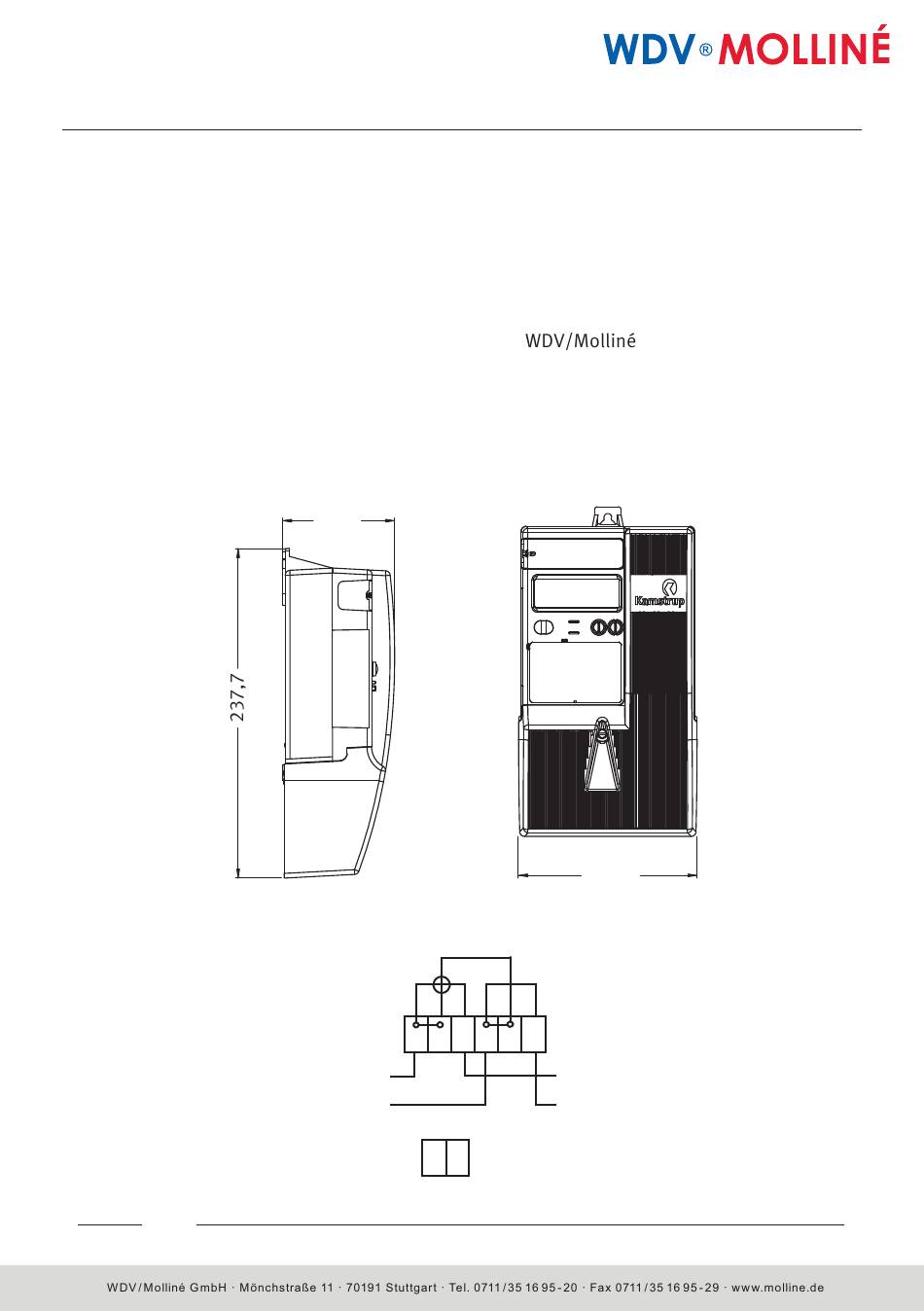

Installationsmaße
81,6
81,6
128,7
128,7
Schaltpläne
Der Anschlussplan geht aus dem Typenschild des Zählers hervor.
1 2 3 4 5 6
L1
N
P+
+
-
S0
20
21
55121136_B1_DE_10.2013
