Installationsanleitung
Die Phasenindikation hat mehrere Funktionen, die eine der drei unten beschriebenen
Situationen indizieren.
Aus der Verbindung des Zählers:
Indikation L1
Eingeschaltet
Ausgeschaltet
Indikation
Eingeschaltet
Ausgeschaltet
Wenn die Belastung über der Mindestgrenze liegt, wird ein Verbrauch durch die
Quadrantindikation indiziert, wenn der Zähler für diese Anzeige konfiguriert ist.
Die Richtung der Strömung-Phase wird auch durch den Pfeil über der L1, unabhängig von der
Konfiguration angezeigt.

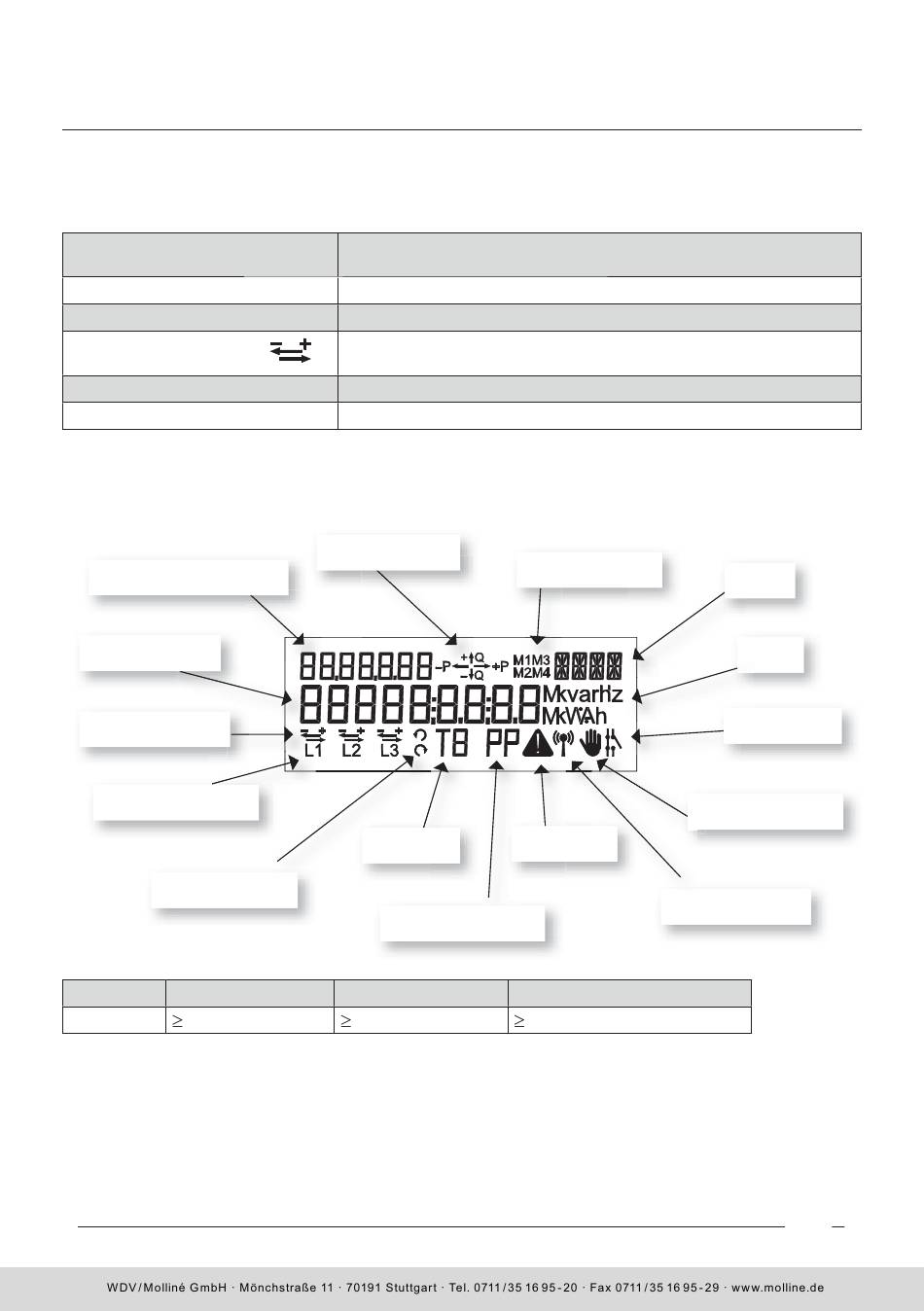

7-stelliges Identifikationsfeld
9-stelliges Wertfeld
Phasenstromanzeige
Netzspannungsanzeige
Für die künftige Nutzung
Phasenfolgeanzeige
Anschlussklemmen
Mehradriges Kabel 7-adriges Kabel
35 mm
2
6 mm
2
Schraube:
Pz 2 oder gerader Schlitz
Anzug:
2,5 – 3 Nm
Laststeuerung, Installation
Für Zähler mit Laststeuerungsrelais. Aufgrund der Verzögerung im Zähler ist es wichtig, dass der
Zähler neu gestartet wird (off/on), wenn die Zeit im Zähler korrekt eingestellt ist. Dies platziert
die Relais in der korrekten Position und stoppt den Verzögerungstimer.
Indiziert
Dass die Spannung über der Mindestgrenze (160 V) liegt.
Dass die Spannung unter der Mindestgrenze (160 V) liegt.
Indiziert
Dass die Belastung über der Mindestgrenze (2,3 W) liegt.
Dass die Belastung unter der Mindestgrenze (2,3 W) liegt.
Quadrantenanzeige
Tarifanzei
Tarifanzeige
Für die künftige Nutzung
Vorauszahlungssymbol
6 mm
2
Für die künftige Nutzung
Modulanzeige
Fehlersymbol
symbol
Für die künftige Nutzung
Funknetzwerksymbol
Massives Kabel / Klemmen
2,5 mm
2
Textfeld
Einheit
Schaltsymbol
h
Für die künftige Nutzung
Manipulationssymbol
