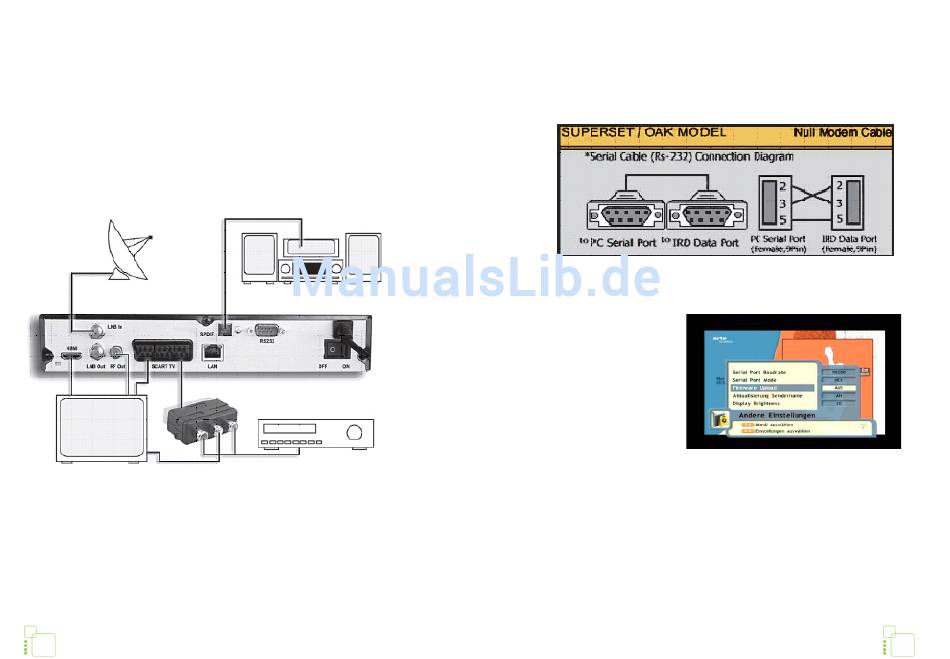

8. Schematische Darstellung der
Anschlüsse
Es gibt einige Varianten für das Anschließen der Geräte. Vom Anschluss des Tuner
zum Audio/TV Anlage. Ratsam wäre es nach der schematischen Darstellung die
Geräte miteinander Anzuschließen.
1) Anschluss des Receivers an den Fernseher durch den TV Eingang.
2) Anschluss des Fernsehers an den Receiver durch den TV OUT Ausgang.
Stellen Sie ihren Fernseher auf Kanal 38 (DMB) ein oder schalten Sie die
automatische Kanalsuche des Receivers ein. Kanal 38 (DMB) ist einprogrammierter
Kanal des Herstellers. Wenn Sie ihn nicht wollen, ändern Sie den Kanal beliebig im
Menü.
Satellitenanten
TV
10
Audio
SCART-RCA

Video Player

Achtung!
•
Programmupgrade, Kanalliste und Favoritenliste, Einstellungen und
Informationsdaten vom Receiver zu Receiver muss über das RS-232 Kabel
erfolgen.
•
Benutzen Sie bitte nur das Kabel, was unten in der Abbildung dargestellt
ist.
•
Wenn Sie ein Kabel an den Receiver anschließen, versichern Sie sich das
die Stromversorgung ausgeschaltet ist

4.2 Kanaleinstellungen

Führen Sie bitte die nächsten Schritte aus
1) Drücken Sie die "MENU" Taste
2) Wählen Sie mit den CH+
und CH- Tasten die
"Systemeinstellung" aus
3) Drücken Sie die "OK"
Taste
4) Benutzen Sie die CH+ und
CH- Tasten um den
Menüpunkt "Weitere
Einstellungen"
auszuwählen
5) Drücken Sie wieder die
"OK" Taste
6) Wählen Sie mit den CH+ und CH- Tasten die "Firmware Upload" aus
7) Mit den < > Tasten wählen Sie bitte "AN"
39
