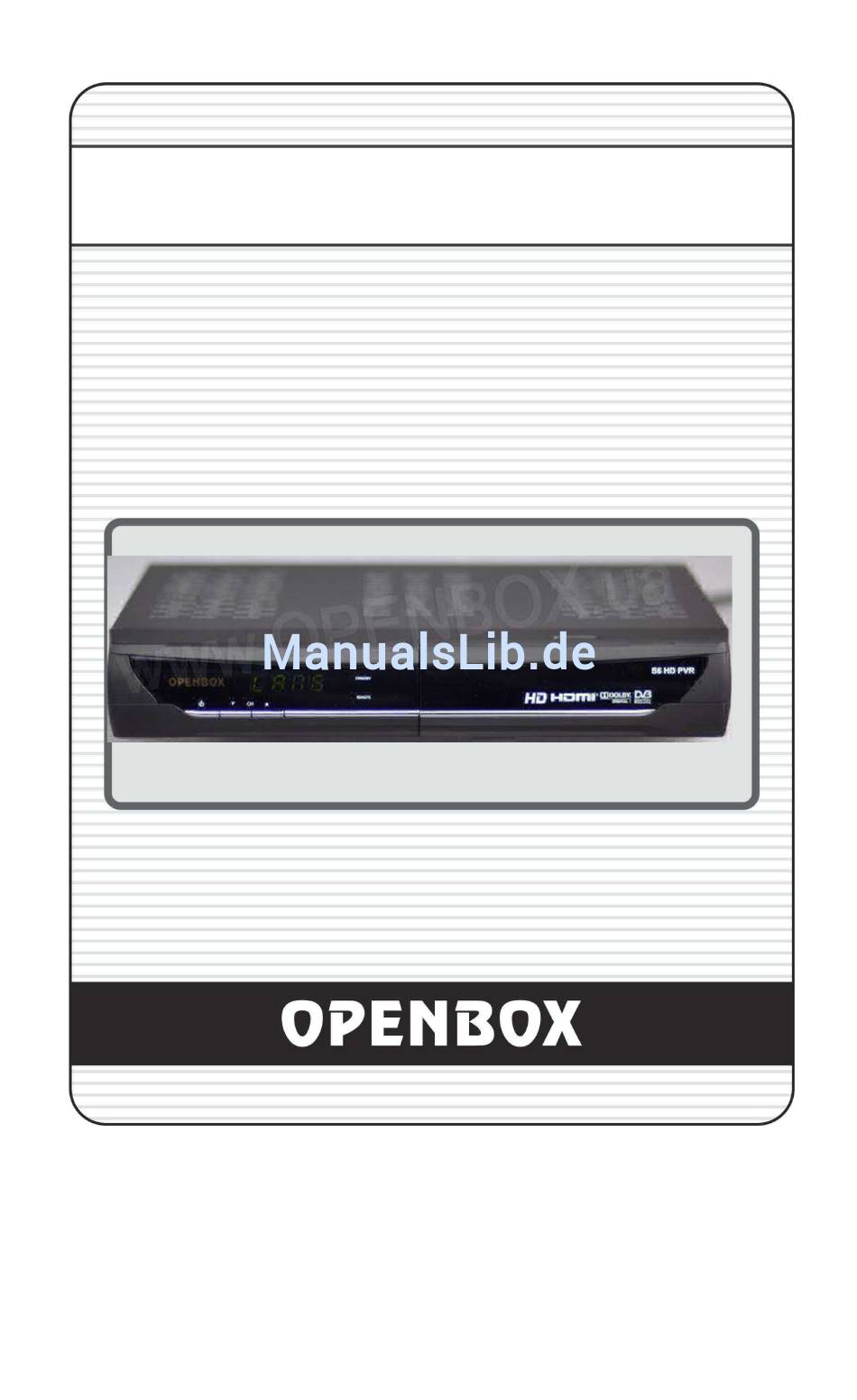

- Seite 1 HD-Satelliten-Receiver Digital Innovation Life Bedienungsanleitung Openbox S4/S6...
-
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS INHALTSVERZEICHNIS............................ 3 Wichtige Hinweise ………..........................5 1. Wichtige Sicherheitshinweise ......................5 2. Hinweis ..............................5 3. Copyright .............................. 6 4. Haftungsausschluss ..........................6 5. Marken ..............................6 Bevor Sie beginnen............................7 1. Wichtigste Merkmale ..........................7 2. Zubehör ..............................8 Hardware ................................ - Seite 5 3.6 System Information ........................43 4. Sonstiges ............................44 4.1 Rechner ............................44 4.2 Kalender ............................44 4.3 CAS (Conditional Access System)....................44 Softwareupdate Ihres Openbox S8 per USB oder Netzwerk..............48 Festplatteneinbau ............................47 Fehlerbehebung ............................51 Technische Daten............................52...
-
Seite 6: Wichtige Hinweise
Wichtige Hinweise 1. Wichtige Sicherheitshinweise • Lesen Sie diese Anleitung gründlich durch. • Bewahren Sie diese Anleitung sorgfältig auf. • Beachten Sie alle Warnhinweise. • Befolgen Sie alle Anweisungen. • Schützen Sie dieses Gerät vor Wasser und Wasserspritzern. • Reinigen Sie das Gerät nur mit einem trockenen Tuch. •... -
Seite 7: Copyright
Copyright Produktliteratur hin. Diese Anleitung ist urheberrechtlich geschützt. Es ist verboten, diese Anleitung ohne die vorherige schriftliche Genehmigung von Openbox S6 ganz oder teilweise zu kopieren, zu benutzen oder zu reproduzieren. 4. Haftungsausschluss Die Hersteller, Vertriebshändler und Vertreter haften für keinerlei Schäden, die durch die Nutzung, der in dieser Anleitung enthaltenen Informationenentstehen. -
Seite 8: Bevor Sie Beginnen
Bevor Sie beginnen 1. Wichtigste Merkmale - Unterstützung MPEG4/MPEG2 – HD/SD und Fully DVB-S2/DVB-S - Intelligenter Blind Scan für both SD und HD TV & Multi-Sattelit Suche - Multi-LNB Kontrolle über DiSEqC Version 1.0, 1.1, 1.2 und USALS - DHTV PVR Receiver (H.264/MPEG4 HD) - Linux OS - Time-Shift, Aufnahme und Wiedergabe mit externen HDD (USB 2.0) - Aufzeichnungen von Sendungen und die Möglichkeit gleichzeitig 2 andere Sendungen zu schauen... -
Seite 9: Hardware
Hardware 1. Vorderseite 2. Zubehör Bedienungsanleitung Fernbedienung Standby-Taste und LED: Zum Umschalten zwischen STANDBY- und BETRIEBS-Modus drücken 2. Navigationstaste: Abwärts-/Aufwärts-Taste (Kanal nach oben/nach unten): Im normalen Modus zum Umschalten HDMI Kabel Batterien zwischen Kanälen und im Menü-Modus zum Verschieben des hervorgehobenen Balkens. Links-/Rechts-Taste (Lautstärke höher/niedriger): Zum Einstellen der Lautstärke im normalen Modus oder zur Menü-Navigation im Menü-Modus. -
Seite 10: Rückseite
2. Rückseite Openbox S6... - Seite 11 3. Fernbedienung 1. LNB IN_1: Sat-Eingangsbuchse für den ersten Tuner. Zum Anschluss eines Satantennenkabels. 2. LNB OUT_1: Sat-Ausgangsbuchse über den Tuner. Zum Durchschleifanschluss an eine andere STB. 3. AUDIO L/R: Zum Anschluss an TV oder VCR mit einem RCA-Kabel. (Stereo-Audio-Ausgabe / Weiss, Rot) 4.
-
Seite 13: Einstellung Der Ir-Fernbedienung Für Alle Marken
Einstellungsmodus beendet. 1. TV - Programmierung (Code lt. Codetabelle) • Drücken Sie die Taste (TV/ Openbox S6) auf der Fernbedienung (mindestens 3 Sekunden) bis die LED 2x blinkt. • Wählen Sie entsprechend Ihrem TV-Gerät (Marke) den entsprechen den 3-stelligen Code aus der Codeliste (z.B.: Sony) und geben Sie diesen ein. - Seite 14 4. Code auslesen (Query – Mode) Auslesen einer bereits programmierten Fernbedienung ( Codes) • Drücken Sie die Taste (TV/ Openbox S6) auf der Fernbedienung (mindestens 3 Sekunden) bis die LED 2x blinkt. • Geben Sie den Code 002 ein. Die LED leuchtet 2x um die Eingabe zu bestätigen.
-
Seite 15: Anschlussdiagramm
Anschlussdiagramm 1. Anschluss des Receivers an den Fernseher über den digitalen A/V-Ausgang • Stecken Sie das Satellitenantennenkabel in den LNB IN-Eingang. • Stecken Sie das HDMI-Kabel in die HDMI-Buchse des Fernsehers ein. • Schließen Sie den SPDIF-Ausgang an den digitalen Audioeingang des Geräts an (Digital Audio). HINWEIS: Abhängig von Ihrer A/V-Anlage gibt es verschiedene Methoden zum Anschluss der STB (Digitalempfänger). -
Seite 16: Anschluss Des Receivers An Den Fernseher Über Den Analogen A/V-Ausgang
2. Anschluss des Receivers an den Fernseher über den analogen A/V-Ausgang • Stecken Sie das Satellitenantennenkabel in den LNB IN-Eingang. • Schließen Sie den TV-SCART-Ausgang an den SCART-Eingang des Fernsehers an. • Schließen Sie den VCR-SCART-Ausgang an den SCART-Eingang des VCR an. •... -
Seite 18: Funktionen
Funktionen 1. Auswahl eines Kanals Zur Auswahl des gewünschten Kanals siehe Anweisungen weiter unten. 1.1 Verwendung der Tasten KANAL NACH OBEN /NACH UNTEN Sie können zwischen den Kanälen navigieren, indem Sie die Tasten KANAL NACH OBEN /NACH UNTEN drücken. Jedes Mal, wenn Sie die Taste KANAL NACH OBEN (NACH UNTEN) drücken, wird d er Kanal auf den nächsten/vorherigen Kanal umgeschaltet. -
Seite 19: Zuletzt Angesehene Kanäle
1.4 Zuletzt angesehene Kanäle • Drücken Sie die Taste RECALL (Wideraufruf) kurz, um zu dem Kanal zurückzukehren, den Sie zuvor angesehen haben. • Um die Liste mit den zuletzt angesehenen Kanälen anzuzeigen, drücken Sie die Taste RECALL etwas länger. • Wählen Sie den Kanal aus der Liste mit den zuletzt angesehenen Kanälen, indem Sie ihn mit der PFEIL-Taste auswählen und anschließend die OK-Taste drücken. -
Seite 20: Favoritengruppe
• Drücken Sie die EPG-Taste, u m das EPG-Menü anzuzeigen. • Gehen Sie mit den PFEIL-Tasten zu anderen Kanälen oder zeigen Sie den vorherigen/nächsten Programmführer an. und zweimal, um die zusätzlichen EPG-Informationen eines bestimmten Kanals anzuzeigen. • Drücken Sie die EPG-Taste einmal, um den vollständigen EPG mit der Multikanalliste anzuzeigen, Halten Sie die EPG-Taste gedrückt, um zwischen den vollständigen und detaillierten Menü... -
Seite 21: Audiotitel
• Wählen Sie die gewünschte Untertitelsprache und drücken Sie anschließend die OK-Taste. • Die Untertitel werden in der gewählten Sprache unten auf dem Bildschirm angezeigt. • Zum Ausblenden der Untertitel auf dem Bildschirm, wählen Sie Off (Aus) auf der Untertitelsprachliste. HINWEIS: Wenn das Programm nicht mit Untertitelinformationen gesendet wird, ist die UNTERTITEL-Taste nicht aktiv. - Seite 22 • Im PIP-Modus können Sie das Haupt- und das Vorschaubild mit der PIP-TAUSCH-Taste vertauschen. • Wenn Sie die Taste SEITE NACH OBEN/NACH UNTEN drücken, ändert sich die Position des Vorschaubilds. • Wenn Sie die Taste PIP-KANALLISTE drücken, wird die Liste der Kanäle des Vorschaubilds angezeigt. Sie können den Kanal des Vorschaubilds aus der angezeigten Kanalliste umschalten.
-
Seite 23: Pvr-Funktionen (Persönlicher Videorecorder)
PVR-Funktionen (Persönlicher Videorecorder) 1. Aufnahme Mit der folgenden Sequenz können Sie ein Aufnahmespeichergerät auswählen: Men_ > Konfiguration > Aufnahme Option > Aufnahmemedium. Die Standardeinstellung ist Festplatte. 1.1 Aufnahmemethoden Es gibt drei Aufnahmemethoden. (Sofortige Aufnahme / zeitabhängige Aufnahme/ sendungsabhängige Aufnahme). • Sofortige Aufnahme: Sie können die Taste RECORD jederzeit drücken, um die Aufnahme unverzüglich zu beginnen. - Seite 24 • Sendungsabhängige Aufnahme über EPG: Im EPG-Menü Bildschirm können Sie die Sendung auswählen, die Sie abspielen oder aufnehmen möchten. - Drücken Sie während der Anzeige des LIVE-TV-Bildschirms die EPG-Taste, um den EPG-Menü-Bildschirm aufzurufen. - Gehen Sie zu der Sendung, die Sie zu der im EPG angegebenen Zeit anschauen möchten und drücken Sie OK.
-
Seite 25: Bearbeiten Während Der Aufnahme
1.2 Bearbeiten während der Aufnahme Drücken Sie die AUFNAHME-Taste während der Aufnahme, u m das Aufnahmemeldungsfenster unten anzuzeigen. • Pause: Wählen Sie Pause Recording und anschließend OK, um die aktuelle Aufnahme zu unterbrechen. • Dauer: Stellen Sie die Dauer der Aufnahme ein. Drücken Sie die LINKS-/RECHTSPFEIL-Taste, um die Aufnahmedauer zu ändern. - Seite 26 • Drücken Sie während der Aufnahme die Taste WIEDERGABE/ZEITVERSETZTE WIEDERGABE, um den Wiedergabebalken-Bildschirm anzuzeigen. • Während der Wiedergabebalken auf Ihrem Bildschirm angezeigt wird, können Sie mit der LINKS-/RECHTSPFEIL- Taste frei innerhalb der aufgezeichneten Zeitspanne wandern (vorwärts und rückwärts). • Wenn Sie die STOP-Taste drücken, wird auf LIVE-Wiedergabe umgeschaltet, und durch Drücken der Taste VORHERIGE DATEI wird die aufgenommene Datei von Anfang an abgespielt.
-
Seite 27: Zeitversetzte Wiedergabe
2. Zeitversetzte Wiedergabe Sie können mit der folgenden Sequenz ein Speichergerät für eine tempore Datei der zeitversetzten Wiedergabe auswählen: Das Standardspeichermedium ist Festplatte (SATA). Menü > Konfiguration > Aufnahme Option > TimeShift Medium. • Wird die PAUSE-Taste während der zeitversetzten Wiedergabe gedrückt, wird die LIVE-Video Wiedergabe an gehalten, die tempore Aufnahme für die zeitversetzte Wiedergabe jedoch auf dem ausgewählten Speichergerät fortgesetzt. -
Seite 28: Wiedergabe (Playlist)
3. Wiedergabe (Playlist) Sie können viele Dateien über die Playlist abspielen, die Sie ・er die Taste PLAYLIST (Wiedergabeliste) aufrufen. In der Playlist können Sie aufgenommene Dateien, Multimedia-Filmdateien, MP3-Musikdateien und Bilddateien überprüfen und abspielen. Mit der LINKS-RECHTSPFEIL-Taste gehen Sie zu den Kategorien Recorded Files (aufgenommene Dateien), Imported Files (importierte Dateien), Music and Photo (Musik und RECHTSPFEIL-Taste einmal, um zu den Imported Files (importierte Dateien) zu gelangen, ein weiteres Fotos). -
Seite 29: Importierte Dateien
3.2 Importierte Dateien • Wenn Sie in Aufgenommene Dateien die RECHTSPFEIL- Taste drücken, gehen Sie zum Men_ Importierte Dateien. • Machen Sie mit der AUFWÄRTS-/ABWÄRTS-Taste die Datei(en) ausfindig, die Sie abspielen möchten, und drücken Sie die OK-Taste, um den Film anzuschauen. •... -
Seite 30: Trickmodus
• Wenn der Wiedergabebalken angezeigt wird, kann der Benutzer durch Drücken der GRÜNEN Taste zwischen den Lesezeichen hin- und hergehen bzw. springen • Wenn Sie Lesezeichen löschen möchten, gehen Sie mit der GRÜNEN Taste zu einem bestimmten Lesezeichen und drücken anschließend die ROTE Taste, um das aktuelle Lesezeichen zu löschen. -
Seite 31: Menü-Übersicht
Menü-Übersicht Hauptmenü 1. Speichermedien 2. Timer Einstellung 3. Senderlisten Manager 4. Datentransfer Systemeinstellungen 1. Aufnahme Option 2. Kindersicherung 3. Sonst. Einstellungen 4. Zeit Einstellungen 5. Spracheinstellungen Konfiguration 6. A/V Ausgänge 1. Antenneneinstellung 2. Positionierereinstellung 3. Programmsuche 4. Netzwerkeinstellungen 5. System Wiederherstellen Installation 6. -
Seite 32: Speichermedien
Hauptmenü Wenn Sie das Menü anzeigen möchten, können Sie jederzeit die Taste MENU drücken. Mit Hilfe der PFEIL-Tasten können Sie die Untermenü wählen. Das gewählte Untermenü wird markiert. Nach der Auswahl (Markierung) des Untermenü das Sie aufrufen möchten, drücken Sie die OK-Taste. Wenn Sie zum vorherigen Menü zurückkehren möchten, drücken Sie die Taste MENU. -
Seite 33: Senderlisten Manager
1.3 Senderlisten Manager Wenn Sie die OK-Taste drücken, wird d as Men_ Senderlisten Manager angezeigt. Durch Drücken der GELBEN Taste wählen Sie den Einstellmodus aus. • Sperren von Kanälen: Alle Kanallisten werden auf der linken Seite des Fensters angezeigt, und in der Mitte wird die Liste der zu sperrend en Kanäle angezeigt. -
Seite 34: Datentransfer
• Favoriten: Wählen Sie mit den PFEIL-Tasten und der OK- Taste Ihre gewünschte Favoritengruppe. Sobald die Favoritengruppe ausgewählt worden ist, zeigt das linke Fenster alle Kanallisten und das mittlere Fenster nur die ausgewählten Kanäle der gewählten Favoritengruppe. Mit den PFEIL-Tasten und der OK-Taste können Sie die gewünschten Kanäle einer Favoritengruppe HINZUFÜGEN oder aus einer Favoritengruppe LÖSCHEN. -
Seite 35: Konfiguration
2. Konfiguration 2.1 Aufnahme Option • Bestätigungsmeldung beim Anhalten Ihrer Aufnahme: - Auf Ein gestellt: Wenn Sie während der Aufnahme die STOP-Taste drücken, wird ein Bestätigungsfenster angezeigt. - Auf Aus gestellt: Wenn Sie während der Aufnahme die STOP-Taste drücken, hält die STB die Aufnahme sofort/unverzöglich ohne weitere Bestätigungsmeldung an. -
Seite 36: Zeit Einstellungen
2.3 Sonst. Einstellungen • Info Box Position: Stellen Sie eine Position für das Informationsfeld ein. • Info Box Anzeigedauer: Stellen Sie die Dauer ein, ・er die das Informationsfenster nach dem Umschalten von Kanälen auf dem Bildschirm angezeigt wird. • Lautstärkebalken Anzeigedauer: Stellen Sie die Dauer ein, über die der Lautstärkebalken nach dem ändern der Lautstärke auf dem Bildschirm angezeigt wird. -
Seite 37: Spracheinstellungen
2.5 Spracheinstellungen • Menüsprache: Wählen Sie die gewünschte Menüsprache mit Hilfe der PFEIL-Tasten aus. HINWEIS: Die Menü-- und Bedienungssprachen können abhängig von dem Land, in dem das Gerät verkauft wird, geändert werden. Die verfügbaren Sprachen unterliegen unangekündigten Änderungen. • Audiosprache: Wählen Sie die Audio-Standardsprache beim Umschalten von Kanälen. -
Seite 38: Installation
3. Installation 3.1 Antenneneinstellung Wählen Sie für jede Kanalsuche den Satelliten, die Antenne und die LNB-Einstellungen aus. Die in diesem Menü eingestellten Werte sind in anderen Kanalsuchmenü zur Auswahl verfügbar. • Satellit: Wählen Sie den Satelliten, unter dem Sie suchen möchten. -
Seite 39: Positionierereinstellung
3.2 Positionierereinstellung • Satellit: Wählen Sie den Satelliten, unter dem Sie suchen möchten. - Drücken Sie die LINKS-/RECHTSPFEIL-Taste zur Auswahl des Satelliten. - Wenn Sie die OK-Taste drücken, wird eine vollständige Satellitenliste angezeigt. - Wählen Sie den gewünschten Satellitennamen aus. - Ist der gewünschte Satellitenname nicht aufgeführt, wählen Sie Benutzerdefiniert. - Seite 40 Antenneneinstellung: Drücken Sie die OK-Taste, um direkt zum Menü Antenneneinstellung zu gehen. - Positionierereinstellung: Drücken Sie die OK-Taste, um direkt zum Menü Positioneinstellung zu gehen. - Starte Suche: Drücken Sie die OK-Taste, um die Suche zu starten. • Manuelle Suchmethode: - Satellit: Drücken Sie die OK-Taste, um den zu Zielsatelliten für die Suche zu wählen.
-
Seite 41: Netzwerkeinstellungen
3.4.2 W-LAN Netzwerkeinstellungen Schalten Sie das Gerät aus und stecken Sie anschließend den W-LAN Stick in einen der beiden USB-Steckplätze. Jetzt können Sie den Openbox S8 wieder starten. Nachdem das Gerät gestartet ist sollten Sie im Menü unter Installation – Netzwerkeinstellungen zwischen Ethernet und... - Seite 42 In diesem Beispiel nehmen wir als Òecurity Mode_ WPA und als Áuthentication Mode_ WPAPSK. Der Åncryption Algorithm_ ist TKIP. Bei Áuthentication Mode_ WPA2PSK ist der Åncryption Algorithm_ EAS. Die SSID und auch den Passwort Key können Sie mit Drücken der Taste OK bearbeiten.
-
Seite 43: System Wiederherstellen
Wenn Sie die Einstellungen korrekt vorgenommen haben, sollte nun eine IP-Adresse vergeben sein. Der gelbe Balken zeigt Ihnen die Signalstärke an. Daneben sehen Sie die SSID, mit der Sie verbunden sind. Sollten Sie eine feste IP-Adresse vergeben wollen, stellen Sie DHCP auf „Aus“. -
Seite 44: Sonstiges
4. Sonstiges 4.1 Rechner Um den Rechner zu benutzen, markieren Sie ihn und drücken die OK-Taste. 4.2 Kalender Zum Aufrufen des Kalenders markieren Sie ihn und drücken die OK-Taste. Wählen Sie mit den PFEIL-Tasten das Datum. Wen n Sie die Taste SEITE NACH OBEN / NACH UNTEN drücken, können Sie den vergangenen bzw. - Seite 45 in diesem Ordner muss ein neuer Ordner erstellet Names „bin“ werden. (plugin > bin) die Kopie der Plugin Datei wird im „bin“ Ordner gespeichert Das USB-Speichergerät wird mit dem Receiver verbunden. Wenn der Software download vollständig ist, beim bedienen der Links/Rechts Tasten wird die herunter geladene Datei ausgewählt. Beim drücken der ROT Taste für den Start zum Downloaden der Plugin Datei.
- Seite 46 Set-top-box wird mit dem Ethernet Kabel verbunden, mit der richtigen Netzwerkeinstellung (die Informationen befinden sich unter „Netzwerkeinstellungen“ und in der Gebrauchsanleitung). Es wird ausreichend Speicherplatz im USB-Speichergerät benötigt: Über die YouTube Funktionen YouTube Menu ist zu finden Menü > Sonstiges > YouTube. An der rechten Seite befindet sich die Liste mit Miniaturansichten der Inahlte Die Navigation erfolgt über die Auf/Ab Tasten An der linken Seite befindet sich die Informationsansicht der angewählten Miniaturansichten...
-
Seite 48: Festplatteneinbau
Festplatteneinbau Der Festplatteneinbau kann mit ein fachen Mitteln in Eigenregie durchgeführt werden. Vor dem Einbau sind einige Dinge zu beachten. • Das Gerät muss ausgeschaltet und vom Stromnetz getrennt sein • Ziehen Sie alle angeschlossenen Kabel ab • Im Inneren der Box bitte nur die notwendigen Bauteile berühren •... - Seite 49 Jetzt muss die Festplatte im Rahmen befestigt werden. Stecken Sie dazu die vier Gummipuffer von der Seite in die dafür vorgesehenen Einkerbungen. Anschließend können Sie die Festplatte mit den beiliegenden Schrauben befestigen. Achten Sie bitte auf die korrekte Richtung der Festplatte. Wenn Sie diese falsch befestigen, können Sie die Kabel nicht anschließen.
- Seite 50 Wenn die Formatierung abgeschlossen ist, wird dies mit der Meldung ¨Formatierung abgeschlossen bestätigt. Im Menü Systemeinstellungen – Speichermedien können Sie überprüfen, ob alles funktioniert hat. Wenn die Formatierung erfolgreich war, wird die Festplatte als Verbunden angezeigt. Wenn sich kein Formatierungs-Fenster beim ersten Einschalten nach dem Festplatteneinbau öffnet, Gehen Sie bitte ins Menü...
- Seite 51 Im Menü Speichermedien können Sie nun sehen, dass die Festplatte nicht verbunden ist und keine weiteren Daten vorliegen. Hier reicht es aus, wenn Sie ¨Format mit der OK-Taste auswählen und die darauf folgende Meldung Alle Daten werden gelöscht, sind Sie sicher? mit „Ja“...
-
Seite 52: Fehlerbehebung
Fehlerbehebung Problem Lösung Auf dem Anzeigefeld Prüfen Sie das Hauptnetzkabel und achten Sie darauf, dass auf der Vorderseite es in eine geeignete Steckdose eingesteckt ist. werden keine Prüfen Sie, dass der STB-Hauptnetzschalter auf der Meldungen angezeigt. Rückseite der STB eingeschaltet ist. Siehe auf dem Anzeigefeld auf der Vorderseite werden keine Meldung angezeigt oben. -
Seite 53: Technische Daten
Technische Daten Tuner und Kanaldecoder Typ F, IEC 169-24-Buchse Eingangsbuchse Typ F, IEC 169-24-Buchse Durchschleifausgang 950 MHz ~ 2150 MHz 75 unbalanciert Frequenzbereich Eingangsimpedanz -65 bis –25 dBm Signalstärke LNB-Stromversorgung 13/18 VDC, max.400mA DiSEqC-Steuerung V1.0/1.2/USALS-kompatibel Demodulation QPSK / 8PSK Eingangs symbolrate 2 ~ 45 Ms/s(QPSK von DVB-S) 2 ~ 45 Ms/s(QPSK von DVB-S2) 2 ~ 37 Ms/s(8PSK von DVB-S2) - Seite 54 Audio- / Video- & Daten-EIN-/AUSGANG TV-SCART RGB, Y/C, CVBS Video, Audio L/R-Ausgang VCR-SCART CVBS Video, Audio L/R-Ausgang RGB-Video-Eingang, CVBS-Video, Audio L,R-Eingang Component HDMI CVBS-Video-Ausgang, Audio L/R-Ausgang OPTISCH RS-232C YpbPr-Video-Ausgang Ethernet Video & Audio-Ausgang Dolby Digital AC-3 (SPDIF) Vorderseite Typ 9-Pin-D-SUB (Stecker), Übertragungsrate 115 Kbps 1 USB 2.0-Host-Port Steckplatz USB 2.0 Host vorne und hinten (5 Vdc 500 mA max.)
