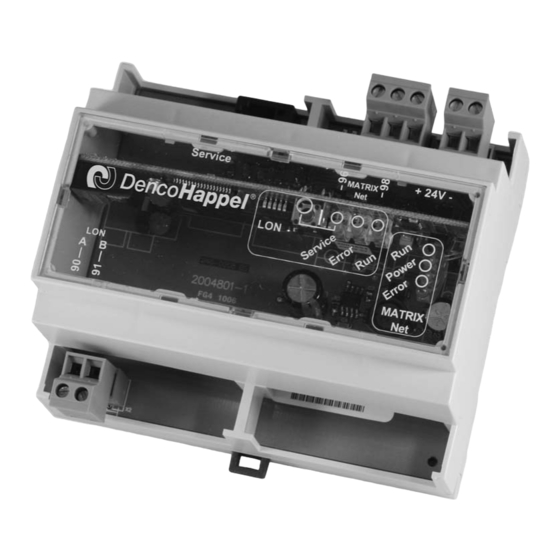

DencoHappel MATTRIX.LON Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. DencoHappel Anleitungen
  4. Steuergeräte
  5. MATTRIX.LON
  6. Betriebsanleitung

DencoHappel MATTRIX.LON Betriebsanleitung

Systemsteuerung
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

BETRIEBSANLEITUNG
Systemsteuerung
DencoHappel MATRIX
®
.LON
Effizient regeln, Ressourcen schonen
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für DencoHappel MATTRIX.LON

  • Seite 1 BETRIEBSANLEITUNG Systemsteuerung DencoHappel MATRIX ® .LON Effizient regeln, Ressourcen schonen...
  • Seite 2 Produktübersicht MATRIX.LON Produktspektrum DencoHappel PR-2016-0101-DE • Änderungen vorbehalten • R0-04/2016...

  • Seite 3: Inhaltsverzeichnis

    MATRIX.LON Inhaltsverzeichnis Inhaltsverzeichnis Geräteübersicht und Lieferumfang ........... 5 1.1 Lieferumfang ....................6 1.2 Varianten des MATRIX.LON ............... 6 1.3 Einsatz des MATRIX.LON ................7 Sicherheit und Anwenderhinweise ........... 8 2.1 Verfügbarkeit der Betriebsanleitung ............8 2.2 Geltungsbereich der Betriebsanleitung ............8 2.3 Verwendete Symbole ..................
  • Seite 4 Inhaltsverzeichnis MATRIX.LON MATRIX.LON Plug-In ..............32 7.1 Systemvoraussetzungen ................32 7.2 Installation (Setup) des MATRIX.LON Plug-In ......... 32 7.3 Registrierung des Plug-Ins im LNSTM Projekt ........33 7.4 MATRIX.LON Plug-In starten ..............34 7.5 Hauptmenü des MATRIX.LON Plug-In ............ 34 7.6 Konfiguration der Objekte und Netzwerkvariablen im Modul MATRIX.LON ................

  • Seite 5: Geräteübersicht Und Lieferumfang

    MATRIX.LON Geräteübersicht und Lieferumfang Geräteübersicht und Lieferumfang H- (High-Signal) MATRIX.Net L- (Low-Signal) Spannungsversorgung 24 V DC Ground -Bus MATRIX.LON Abb. 1-1: Geräteübersicht 3: Spannungsversorgung 4: LED Anzeige Status MATRIX.Net 1: Anschluss LON 5: LED Anzeige Status LON 2: Anschluss MATRIX.Net 6: LON-Service Taster PR-2016-0101-DE •...

  • Seite 6: Lieferumfang

    Geräteübersicht und Lieferumfang MATRIX.LON Lieferumfang Im Lieferumfang sind die folgenden Komponenten enthalten: – MATRIX.LON – Modul zur Montage/Installation in einem Schaltschrank auf einer Hutschiene (35 mm-Trageschienen nach DIN EN 50022). ™ – CD mit LNS Plug-In und Betriebsanleitungen im pdf-Format –...

  • Seite 7: Einsatz Des Matrix.lon

    MATRIX.LON Geräteübersicht und Lieferumfang Einsatz des MATRIX.LON Das Modul MATRIX.LON ermöglicht den bidirektionalen Datenaustausch zwischen Luftbehandlungsgeräten mit MATRIX System zu Anlagen und Komponenten, die durch ein Bussystem nach L Standard vernetzt sind. Im Wesentlichen ORKS können so die folgenden Funktionen abgedeckt werden: Die Vorgabe von Sollwerten für die Luftbehandlungsgeräte über das LON-Netzwerk wie z.

  • Seite 8: Sicherheit Und Anwenderhinweise

    Sicherheit und Anwenderhinweise MATRIX.LON Sicherheit und Anwenderhinweise ® DencoHappel MATRIX ist ein eingetragenes Warenzeichen von DencoHappel. ® ® ® ® Echelon , LON , LONMARK und LONWORKS sind eingetragene Warenzeichen ® der Echelon Corporation. Alle sonstigen national oder international bekannten Warenzeichen und Produkt- namen werden hiermit anerkannt.

  • Seite 9: Kennzeichnung Der Sicherheitshinweise

    MATRIX.LON Sicherheit und Anwenderhinweise Kennzeichnung der Sicherheitshinweise Folgende Benennungen und Symbole sind in dieser Anleitung für Sicherheitshinweise verwendet: 2.4.1 GEFAHR – Tod/schwere Verletzung (Extrem) Gefährliche Situation, bei der die Nichtbeachtung des Sicherheitshinweises zu Tod oder schwerer Verletzung führen wird. Beispiel: Stromschlag durch gefährliche Spannungen führt zu schweren Verletzungen oder Tod! •...

  • Seite 10: Verwendete Sicherheitssymbole

    Sicherheit und Anwenderhinweise MATRIX.LON Verwendete Sicherheitssymbole Stromschlag Personenschaden Umweltschaden Geräteschaden Beschädigung durch statische Entladung Sicherheitsbewusstes Arbeiten Bei Arbeiten im Bereich der Netzspannungsnetze: Stromschlag durch gefährliche Spannungen führt zu schweren Verletzungen oder Tod! • Gerät spannungsfrei schalten und gegen Wiedereinschalten sichern. •...

  • Seite 11: Bestimmungsgemäße Verwendung

    Bei Umbauten oder Veränderungen an den MATRIX.LON Modulen erlischt die CE- Konformität und damit alle Gewährleistungsansprüche. Ersatzteile Sie dürfen nur Original DencoHappel Ersatzteile verwenden, da DencoHappel für Schäden aus der Verwendung von Fremd-Ersatzteilen nicht haftet. 2.10 Entsorgung Sorgen Sie für werkstoffspezifische und umweltschonende Entsorgung von Betriebs- und Hilfsstoffen sowie Bauteilen –...

  • Seite 12: Technische Beschreibung

    Technische Beschreibung MATRIX.LON Technische Beschreibung Allgemeine Gerätebeschreibung und Leistungsumfang Das Modul MATRIX.LON dient als bidirektionale Schnittstelle zwischen dem Netzwerk MATRIX.Net und einem Local Operating Network nach Standard. In einem MATRIX.Net können bis zu 16 Gerätegruppen mit ORKS maximal 16 Geräten je Gruppe sowie eine bestimmte Anzahl an funktionserweiternden Modulen zusammengefasst werden.
  • Seite 13 MATRIX.LON Technische Beschreibung Abb. 3-3: Beispielhafte Anbindung von mehreren MATRIX.Net an das LON-Netzwerk über MATRIX.LON Module 3.1.1 MATRIX.LON (Standardvariante) Je MATRIX.LON-Modul können bis zu 29 Eingangsvariablen (nvi) und 28 Ausgangs- variablen (nvo) verwaltet werden. Die Konfiguration des MATRIX.LON-Moduls erfolgt mit Hilfe des zum Lieferumfang ®...
  • Seite 14 Technische Beschreibung MATRIX.LON 3.1.2 MATRIX.LON.P00..P14 Die Varianten MATRIX.LON.P00..P14 *) verfügen über den gleichen Funktionsumfang wie die Standardvariante (siehe Kapitel 3.1.1), sind jedoch werksei- tig kundenspezifisch vorkonfiguriert, d. h. das Netzwerkinterface ist über das LNS Plug-In nicht mehr änderbar. *) in Vorbereitung, erfordern exakte Detailplanung im Vorfeld 3.1.3 Gerätebeschreibung und Leistungsumfang MATRIX.LON.AHU Diese Variante ist aus der Standardvariante (siehe Kapitel 3.1.1) abgeleitet und zeich- net sich durch ein statisches Netzwerkinterface wie folgt aus:...

  • Seite 15: Technische Daten

    MATRIX.LON Technische Beschreibung 3.1.5 Wink-Funktion – MATRIX.Net Seite Zur Identifizierung des MATRIX.LON im MATRIX.Net kann Matrix-seitig eine Wink- Funktion über das Service-Tool Matrix.PC ausgelöst werden. Dabei zeigen die LEDs folgendes Verhalten: Die LEDs Run und Error blinken langsam, die LED Power leuchtet und signalisiert, dass Versorgungsspannung anliegt.

  • Seite 16: Netzwerk Matrix.net

    Aufbau des Netzwerks. Das MATRIX.Net ist ein Netzwerk, mit dem die verschiedenen Komponenten des DencoHappel Regelungssystems (Netzwerk-Teilnehmer) durch einen Datenbus verbunden werden. Über diesen werden alle zur Steuerung und zur Regelung not- wendigen Informationen zwischen den Teilnehmern ausgetauscht.
  • Seite 17 4-7 Adern Abb. 4-5: Gruppenstruktur mit dem Reglertyp MATRIX 2000 Die Vergabe der Gruppenadresse erfolgt über den Schalter für Gruppenadresse am Bediengerät – vergleichen Sie dazu in der Betriebsanleitung „DencoHappel ® MATRIX Bediengeräte“ das Kapitel „Inbetriebnahme und Test“. Die Zuordnung der Module (MATRIX.V, MATRIX.LON) zu dieser Gruppe erfolgt bei MATRIX.V über den Schalter für die Gruppenadresse bzw.
  • Seite 18 Die Zuordnung des Moduls MATRIX.V zu dieser Gruppe erfolgt über den Schalter für die Gruppenadresse – vergleichen Sie dazu das Kapitel „Inbetriebnahme und Test“ in ® dieser Betriebsanleitung bzw. der Betriebsanleitung für „DencoHappel MATRIX Glo- bale Module“. Die Anordnung der Geräte 2 bis 16 ist beliebig. Der Anschluss des Bediengerätes muss an einem Reglertyp MATRIX 3000 erfolgen.
  • Seite 19 Die Zuordnung der Daten des Moduls MATRIX.LON erfolgt über die LON-seitige Konfiguration. Die Zuordnung der Module MATRIX.V, MATRIX.RF und MATRIX.EM zu dieser Gruppe erfolgt über den Schalter für die Gruppenadresse – vergleichen Sie dazu das Kapitel „Inbetriebnahme und Test“ in der Betriebsanleitung DencoHappel ® MATRIX Globale Module.

  • Seite 20: Netzwerkstruktur Matrix.net

    Netzwerk MATRIX.Net MATRIX.LON Netzwerkstruktur MATRIX.Net Ein Netzwerk kann aus einer oder mehreren (bis zu 16) Gruppen bestehen. Zusätzlich sind Globale Module in das Netzwerk integrierbar. Der Netzaufbau/die Netztopologie von MATRIX.Net ist linienförmig auszuführen – siehe „Topologien des Netzwerks MATRIX.Net“ auf Seite 21. Der maximale Ausbau des Netzwerkes MATRIX.Net ist in Abbildung 4-4 exemplarisch dargestellt.

  • Seite 21: Topologien Des Netzwerks Matrix.net

    MATRIX.LON Netzwerk MATRIX.Net Topologien des Netzwerks MATRIX.Net Das MATRIX.Net kann in Linienstruktur und Linienstruktur mit Stichleitung aufgebaut werden. Alle mit dem MATRIX-System ausgestatteten Geräte können auf diesen Datenbus zugreifen. Der Datenbus muss an beiden physikalischen Enden abgeschlossen werden, damit Reflexionen, die die Übertragung stören, verhindert werden. Auf den jeweiligen Plati- nen sind schaltbare Busabschluss-Widerstände integriert, die einen sicheren Abschluss gewährleisten –...

  • Seite 22: Linienstruktur Mit Stichleitung

    Netzwerk MATRIX.Net MATRIX.LON 4.3.2 Linienstruktur mit Stichleitung Das Bild zeigt den Aufbau eines MATRIX.Net in Linienstruktur mit Stichleitung. Bei- spielhaft dargestellt ist der Anschluss eines Bediengerätes über eine Stichleitung bei mehreren Gruppen. Die zulässige maximale Stichleitungslänge beträgt 25 m. Gruppe 1 Gruppe 2 Gruppe X 4 adrig...

  • Seite 23: Leitungslängen

    1 x 2 x 0,5 mm² Beinhaltet 2 Adern zur Spannungsversorgung von Bediengeräten bzw. Modulen. 4.4.3 Schirmung/Erdung • Datenübertragungskabel (MATRIX.Net) einseitig in den DencoHappel Klima- und Lüftungsgeräten mit Schirmklemmen montieren, um bestmöglichen elektrischen Kontakt zu gewährleisten. • Schirmung mit Schirmklemme großflächig auf Masse schließen! •...

  • Seite 24: Montage Und Installation

    Montage und Installation MATRIX.LON Montage und Installation Planung der Montage und Schaltschrankaufbau Anordnung der Die Anordnung der Komponenten im Schaltschrank hat wesentlichen Einfluss auf die Komponenten ungestörte Funktion des Moduls. Bei der Planung und Ausführung müssen Sie darauf achten, dass Leistungs- und Steu- erkomponenten getrennt angeordnet werden.

  • Seite 25: Montage/Demontage

    MATRIX.LON Montage und Installation Um eine ordnungsgemäße Funktion des Moduls zu erreichen, sollten Sie in jedem Fall die gekennzeichneten 7 Schritte nacheinander durchführen. Montage/Demontage Das MATRIX.LON-Modul befindet sich in einem Gehäuse (IP20), das für die Montage in Schaltschränken auf Norm-Hutschiene (35 mm-Trageschienen nach DIN EN 50 022) geeignet ist.

  • Seite 26: Installation

    Montage und Installation MATRIX.LON Installation Stromschlag durch gefährliche Spannungen führt zu schweren Verletzungen oder Tod! Der Anschluss darf nur von dafür ausgebildeten Elektrofachkräften unter Beachtung dieser Betriebsanleitung und der gültigen VDE-Vorschriften ausgeführt werden. • Alle Zuleitungen spannungsfrei schalten und gegen Wiedereinschalten sichern. •...
  • Seite 27 Frequenz (siehe auch „Zustände der Status-LEDs“ auf Seite 30). Abb. 5-14: Anschluss des MATRIX.Net • Datenübertragungskabel (MATRIX.Net) einseitig in den DencoHappel Klima- und Lüftungsgeräten mit Schir- mklemmen montieren, um bestmöglichen elektrischen Kontakt zu gewährleisten. • Schirmung mit Schirmklemme großflächig auf Masse schlie- ßen!

  • Seite 28: Belegung Der Servicebuchse

    Abb. 5-16: Anschluss des LON-Netzwerks 5.3.4 Belegung der Servicebuchse Über die Servicebuchse kann die Verbindung zu einem Denco- Happel Service-Tool hergestellt werden. Das DencoHappel Service-Tool gibt es als PC-Software mit USB-Interface zum MATRIX.Net mit USB-Interface zum MATRIX.Net. An der Servicebuchse kann auch ein Bediengerät z. B. MA- TRIX.OP51 angeschlossen werden.

  • Seite 29: Inbetriebnahme

    MATRIX.LON Inbetriebnahme Inbetriebnahme Zustand bei Auslieferung Im Auslieferungszustand ist die Variante MATRIX.LON unkonfiguriert. LON-seitig ist das Modul im Zustand „Configured Online“, so dass die MATRIX.Net- Seite bereits aktiv kommunizieren und z. B. Statusmeldungen zur LON-Seite liefern kann (siehe nvoNetStates des Node Objekts). Alle übrigen Varianten enthalten werkseitig bereits eine Konfiguration.

  • Seite 30: Zustände Der Status-Leds

    Inbetriebnahme MATRIX.LON 6.3.1 Zustände der Status-LEDs Die Status-LEDs signalisieren die folgenden Zustände: Netzwerk Zustand Bedeutung Service leuchtet Die LED leuchtet, solange der Service-Taster MATRIX.LON gedrückt wird – Näheres siehe Seite 31. langsames Blinken LON-seitige Kommunikation des MATRIX.LON wurde abgeschaltet (z. B. unconfigured). Error dauernd aus Normaler Betriebszustand.

  • Seite 31: Wink-Funktion - Lon-Seite

    MATRIX.LON Inbetriebnahme 6.3.2 Wink-Funktion – LON-Seite Zur Identifizierung des MATRIX.LON im LON-Netzwerk kann LON-seitig eine Wink- Funktion über das Netzwerkmanagement-Tool ausgelöst werden. Dabei zeigen die LEDs folgendes Verhalten: Die LEDs Service, Error und Run leuchten für 15 sec, wobei die rote Error-LED alle 1,5 s für 100 ms abgeschaltet wird.

  • Seite 32: Matrix.lon Plug-In

    MATRIX.LON Plug-In MATRIX.LON MATRIX.LON Plug-In Systemvoraussetzungen Systemvoraussetzungen (Standard PC) © © © Betriebssystem Microsoft Windows XP, Windows Vista, Windows erforderlich zur Installation Version 3.0 (SP5) oder höher ARK ® Resource Files Version 11.0 oder höher ® ® LonTalk -Adapter NSI-fähiger LonTalk -Adapter ™...

  • Seite 33: Registrierung Des Plug-Ins Im Lnstm Projekt

    MATRIX.LON MATRIX.LON Plug-In Registrierung des Plug-Ins im LNS Projekt Bevor Sie das MATRIX.LON Plug-In starten können, muss dieses zuerst in der ent- sprechenden LNS -Datenbank registriert werden. Die Registrierung können Sie in dem Netzwerkmanagement-Tool vornehmen, in dem Sie Ihr Projekt angelegt haben. •...

  • Seite 34: Matrix.lon Plug-In Starten

    MATRIX.LON Plug-In MATRIX.LON MATRIX.LON Plug-In starten Sie können das MATRIX.LON Plug-In direkt aus dem Startmenü oder aus Ihrem Netz- werkmanagement-Tool starten. Im Folgenden wird der Aufruf des MATRIX.LON Plug- © ® In am Beispiel des LonMaker™ for Windows von der Firma Echelon erläutert.

  • Seite 35: Konfiguration Der Objekte Und Netzwerkvariablen Im Modul Matrix.lon

    MATRIX.LON MATRIX.LON Plug-In Konfiguration der Objekte und Netzwerkvariablen im Modul MATRIX.LON Im Gegensatz zu den meisten, mit fixer Konfiguration ausgeführten, Komponenten bie- tet die Variante MATRIX.LON die Möglichkeit, die Netzwerkvariablen zu konfigurieren. Dabei lassen sich aus einem „Variablen-Pool“ die für die jeweilige Applikation not- wendigen Variablen auswählen.

  • Seite 36: Planungshinweise

    Planungshinweise MATRIX.LON Planungshinweise Varianten Bei der Planung ist zu berücksichtigen, ob die konfigurierbare Standard Variante MATRIX.LON oder eine Variante mit einer vorkonfigurierten Datenpunktauswahl (SNVTs) eingesetzt werden soll. Hinweis! Die Standardvariante kann alle Funktionen der vorkonfigurierten Variante erfüllen, setzt aber zwingend eine entsprechende Konfiguration mit einem LNS Inbetriebnahmetool voraus.

  • Seite 37: Übersicht Über Alle Variablen

    MATRIX.LON Planungshinweise 8.1.2 Variante MATRIX.LON.AHU für Zentralgeräte Für Zentralgeräte steht eine Variante mit statischem Netzwerkinterface zur Verfügung, die alle Netzwerkvariablen (siehe Tabelle „Netzwerkvariablen“ Seite 36) für die Leittechnik Kopplung an ein Zentralgerät (AHU, MATRIX.Net Subnetzadresse: 0) enthält. Hinweis! Da das MATRIX.Net beim MATRIX.LON.AHU nur aus einer Gruppe besteht, erfolgt die Vernetzung mehrerer AHU-Geräte ggf.
  • Seite 38 Planungshinweise MATRIX.LON Ausgangsvariablen Variablen-Typ Erklärung Seite MATRIX.Net -> LON-Netzwerk nvoCoolOutput SNVT_lev_percent Stellung der/des Kühlventile/s Seite 49 nvoDevInputStates SNVT_state Zustände der digitalen Eingänge am Gerät Seite 49 nvoDischAirTemp SNVT_temp_p Aktuelle Zulufttemperatur Seite 49 nvoEffectOccupLT SNVT_occupancy Effektiver Occupancy Modus des Reglers Seite 50 nvoEffectSetPt SNVT_temp_p Effektiver Raumtemperatur-Sollwert...

  • Seite 39: Funktionsblöcke

    MATRIX.LON Planungshinweise Funktionsblöcke Das MATRIX.LON Modul enthält folgende Funktionsblöcke 8.3.1 Funktionsblock MATRIX Hinweis! Die nvoNetStates enthält bereits umfangreiche Statusinformationen der Geräte des MATRIX.Net. 8.3.2 Funktionsblock VariableNV Der VariableNV Funktionsblock kann bis zu 29 konfigurierbare LON-Eingangsnetz- werkvariablen und bis zu 28 konfigurierbare LON-Ausgangsnetzwerkvariablen ent- halten.

  • Seite 40: Objekte Des Matrix.lon

    Planungshinweise MATRIX.LON Beispiel: obiger Funktionsblock nach Zuordnung (und Resynchronize Befehl) von je 2 Variablen der Gruppe (Subnetz) 0 des MATRIX.Net (…_s0). Objekte des MATRIX.LON 8.4.1 Objekt MATRIX Dieses Objekt ist immer vorhanden und enthält folgende Netzwerkvariablen: Objekt Anzahl pro MATRIX.Net Bedeutung nviTimeSet Übertragung der Uhrzeit ins MATRIX.Net...

  • Seite 41: Aufteilungen Der Objekte Und Netzwerkvariablen

    MATRIX.LON Planungshinweise Aufteilungen der Objekte und Netzwerkvariablen Es bestehen bei der Konfiguration des MATRIX.LON Einschränkungen, die auch theo- retisch nicht durch das Plug-In abgefangen bzw. berücksichtigt werden können. Hinweis! Folgende Punkte sind bei der Planung insbesondere dann zu berücksichtigen, wenn mehrere MATRIX.LON in einem MATRIX.Net eingesetzt werden sollen: –...

  • Seite 42: Einbeziehung Des Funktionsblocks Matrix

    Planungshinweise MATRIX.LON 8.6.2 Einbeziehung des Funktionsblocks MATRIX Die obige Tabelle bezieht sich nur auf die Netzwerkvariablen des VariableNV Funk- tionsblockes. Die Netzwerkvariablen des MATRIX Funktionsblockes können zusätzlich verwendet werden. Hierzu gehören insbesondere die nviTimeSet (siehe Seite 48) und die nvoNetStates (siehe Seite 57). So kann bei der Forderung nach Betriebs- und Störmeldungen geprüft werden, ob hierzu die nvoNetStates bereits ausreichende Informationen für die jeweilige Anlage zu liefern vermag.

  • Seite 43: Heartbeat Timer Zur Verbindungsüberwachung

    MATRIX.LON Planungshinweise Heartbeat Timer zur Verbindungsüberwachung Das Matrix.LON unterstützt eine Verbindungsüberwachung von und zur Leittechnik. Eingangsseitig verfügt jede Netzwerkeingangsvariable (NVi) über ein konfigurierbares Timeout: falls innerhalb des Timeouts die NVi nicht erneut von der Leittechnik empfangen wurde, wird diese ungültig. Je nach Anlagenkonstellation ist hierdurch ein lokaler Notbetrieb möglich.

  • Seite 44: Lon-Schnittstelle

    LON-Schnittstelle MATRIX.LON LON-Schnittstelle Die nachfolgende Beschreibung der Netzwerkvariablen in den Kapiteln 9.1 und 9.2 umfasst die NVs der Objekte FCU(LT), FCU(FB) und Temperatur. Einige Variablen kommen in der Ausprägung bis LT und bis FB vor. Hinweis! Ergänzende Informationen finden Sie in den Plug-In-Hilfethemen. Beschreibung der Eingangsvariablen (nvi) 9.1.1 nviAirMixCmd Durch diese Netzwerkvariable kann von der LON-Seite aus der Außenluftanteil einge-...
  • Seite 45 MATRIX.LON LON-Schnittstelle 9.1.4 nviExAirFlowCmd Hierbei handelt es sich um den Sollwert des Abluftvolumenstroms. Wertebereich: 0 … 65534 l/s. Der Wert 65535 ist ungültig. 9.1.5 nviExAirPressCmd Hierbei handelt es sich um den Sollwert des Abluftkanaldrucks. Wertebereich: -32768 … 32766 Pa. Der Wert 32767 ist ungültig. 9.1.6 nviFanSpeedCmd Durch diese Netzwerkvariable kann von der LON-Seite der Sollwert für die Ventilatordrehzahl (Lüfterdrehzahl) vorgegeben werden.
  • Seite 46 LON-Schnittstelle MATRIX.LON 9.1.8 nviOccCmd Durch diese Netzwerkvariable kann der Belegungszustand des Raumes vorgegeben werden (z. B. belegt oder nicht belegt). Betriebsart Erklärung Der Raum ist belegt. Es wird entsprechend der Sollwert-Vorgabe OCCUPIED geregelt (Normalbetrieb). STANDBY Raum ist vorübergehend nicht belegt. Der Raum ist nicht belegt.
  • Seite 47 MATRIX.LON LON-Schnittstelle 9.1.10 nviOutdoorTemp Durch diese Netzwerkvariable kann von der LON-Seite aus die Außentemperatur übertragen werden. Die Außentemperatur ist für das komplette Netzwerk MATRIX.Net gültig. Diese Variable wird in der Anlage nur verwendet, wenn keine lokalen Raumfühler vor- handen sind! Wertebereich: Abhängig vom Sensor-Typ, gemäß...
  • Seite 48 LON-Schnittstelle MATRIX.LON 9.1.16 nviSpaceTemp Durch diese Netzwerkvariable kann von der LON-Seite der Istwert der Raumtem- peratur übertragen werden. Wertebereich: Gemäß SNVT Definition. Der Wert 327,67 ºC ist ungültig. Diese Variable wird in der Anlage nur verwendet, wenn keine lokalen Raumfühler vorhanden sind! 9.1.17 nviSupAirPressCmd Durch diese Netzwerkvariable kann von der LON-Seite aus der Sollwert des Zuluft- kanaldrucks vorgegeben werden.

  • Seite 49: Beschreibung Der Ausgangsvariablen (Nvo)

    MATRIX.LON LON-Schnittstelle Beschreibung der Ausgangsvariablen (nvo) 9.2.1 nvoCoolOutput Durch diese Netzwerkvariable wird die errechnete Stellung der/des Kühlventile/s an die LON-Seite übertragen. Die errechnete Ventilstellung erlaubt keine präzise Aussage über die tatsächlich abgegebene Leistung des Gerätes. Im Falle einer Gerätegruppe werden die einzelnen Werte der Kühlventile an das MATRIX.LON gesendet und von diesem als ein Mittelwert an die LON-Seite über- tragen.
  • Seite 50 LON-Schnittstelle MATRIX.LON 9.2.4 nvoEffectOccupLT Hier handelt es sich um den effektiven Belegzustand des Raumes. Betriebsart Erklärung OCCUPIED Der Raum ist belegt. Es wird entsprechend der Sollwert-Vorgabe geregelt Normalbetrieb). STANDBY Der Raum ist vorübergehend nicht belegt. Die Regelung arbeitet mit Sollwert-Grenzen, die unter „Anwesenheits- temperaturen“...
  • Seite 51 MATRIX.LON LON-Schnittstelle 9.2.9 nvoFailure Durch diese Netzwerkvariable kann der Fehlerstatus einzelner Geräte innerhalb einer Gruppe dargestellt werden. Das Fehlerprotokoll ist 32 ASCII-Zeichen lang und enthält die Informationen über das Gerät und die Art des Fehlers. Angezeigt werden der zuletzt gekommene (+) oder der zuletzt gegangene (–) Fehler. Das Fehlerprotokoll setzt sich zusammen aus: Information Anzahl Zeichen...
  • Seite 52 LON-Schnittstelle MATRIX.LON Es folgt die Auflistung der Fehlergruppen „XX“ des Codestring (Zeichenkette): Dar- stellung aus welcher Untergruppen der Fehler kommt, z. B. „02“ = Gruppe der Senso- ren. Fehlergruppen Erklärung 01.YY Interner Hardware-Fehler. Wird im Folgenden nicht weiter aufgelistet. 02.YY Fehlermeldungen der Sensoren.
  • Seite 53 MATRIX.LON LON-Schnittstelle Stufenlose Drehzahlreglung Erklärung 03.00 MVS 2 hat ausgelöst: FU des Ablüfters meldet Störung 03.01 MVS 1 hat ausgelöst: FU des Zulüfters meldet Störung 03.02 Störung Analogeingang 1: Sensoreingang Zuluftventilator 03.03 Störung Analogeingang 2: Sensoreingang Abluftventilator 03.04 Störung Analogeingang 3: - 03.05 Störung Analogeingang 4: - 03.06...
  • Seite 54 LON-Schnittstelle MATRIX.LON Abluftmanager Erklärung 07.00 Gruppe 0 hat Unter- bzw. Überdruck. 07.01 Gruppe 1 hat Unter- bzw. Überdruck. 07.02 Gruppe 2 hat Unter- bzw. Überdruck. 07.03 Gruppe 3 hat Unter- bzw. Überdruck. 07.04 Gruppe 4 hat Unter- bzw. Überdruck. 07.05 Gruppe 5 hat Unter- bzw.
  • Seite 55 MATRIX.LON LON-Schnittstelle Betriebsfehler Erklärung 13.00 Ungenügende Daten zum Regeln. 13.01 Betauung oder Kondensatpumpe defekt. 13.02 Frostschutz hat ausgelöst und ist aktiv. 13.03 MVS hat ausgelöst. 13.04 Daten zur Regelung der Sekundärluftjalousie fehlen. 13.05 Prozessorlast: Modul ist stark ausgelastet. 13.06 Prozessorlast: Modul ist überlastet 13.07 Filter ist verschmutzt 13.08...
  • Seite 56 LON-Schnittstelle MATRIX.LON 9.2.10 nvoFanSpeed Durch diese Netzwerkvariable kann der Istwert der Ventilator- (Lüfter-) Drehzahl an die LON-Seite übertragen werden. Dabei werden von den Reglern die einzelnen Werte der Ventilatoren (Lüfter) an das MATRIX.LON gesendet und von diesem als ein Mittelwert an die LON-Seite über- tragen.
  • Seite 57 MATRIX.LON LON-Schnittstelle 9.2.12 nvoNetStates Durch diese Netzwerkvariable werden Informationen in Form einer Sammelfehler- meldung aus der Gruppe an die LON-Seite übermittelt. Aktuell genutzt sind die folgenden Meldungen: Erklärung Das erste Digitaleingangsmodul des MATRIX Netzwerks (Schalterstellung A) meldet einen Fehler. Das zweite Digitaleingangsmodul des MATRIX Netzwerks (Schalterstellung B) meldet einen Fehler. Das erste Digitalausgangsmodul des MATRIX Netzwerks (Schalterstellung A) meldet einen Fehler.
  • Seite 58 LON-Schnittstelle MATRIX.LON Erklärung Ein Globales Modul oder Bediengerät der Gruppe 10 meldet Fehler. Ein Regler aus der Gruppe 11 meldet Fehler. Ein Globales Modul oder Bediengerät der Gruppe 11 meldet Fehler. Ein Regler aus der Gruppe 12 meldet Fehler. Ein Globales Modul oder Bediengerät der Gruppe 12 meldet Fehler. Ein Regler aus der Gruppe 13 meldet Fehler.

  • Seite 59: Nvospacetemp

    MATRIX.LON LON-Schnittstelle nvoSpaceTemp Durch diese Netzwerkvariable kann der Istwert der aktuellen Raumtemperatur an die LON-Seite übertragen werden. Wertebereich: Gemäß SNVT Definition. Der Wert 327,67 ºC ist ungültig. 9.3.1 nvoStatus Durch diese Netzwerkvariable erfolgt die Ausgabe des Objekt-Status/-Modus. Es wer- den die Funktionen RQ_REPORT_MASK und RQ_UPDATE_STATUS unterstützt. Wertebereich: Gemäß...
  • Seite 60 LON-Schnittstelle MATRIX.LON Erklärung Fehler Keilriemenüberwachung (ausgelöst über den KP-Eingang) Energierückgewinnung: Vereisungsschutztemperatur fehlt Ein oder mehrere Extendermodule (Matrix.Ext…) ausgefallen (ERG, FU ) Fehler im ERG Kreislaufverbundsystem-System/Ablüfter ausgefallen reserviert reserviert reserviert reserviert reserviert Filter verschmutzt Feuchte-Sensor defekt Druck-Sensor defekt Luftqualitäts-Sensor defekt Störung Mischluftklappe reserviert Abschaltung wegen unzureichender Daten interner Hardware Fehler...

  • Seite 61: Anwesenheitstemperaturen

    MATRIX.LON LON-Schnittstelle 9.3.5 nvoUnitStatus Die Variable ist eine Struktur aus mehreren Einzelinformationen aus einer Gruppe und enthält folgende Daten: Variable Erklärung Zustand mode: Mittelwert der Heizen/Kühlenanforderungen aller Geräte des NC=NH=HVAC_OFF Raumes. Wenn NC die Anzahl der Geräte mit Kühlanforderung und NH NC>NH=HVAC_COOL die Anzahl der Geräte mit Heizanforderung, dann gilt: NC<NH=HVAC_HEAT...

  • Seite 62: Geräte Sperren Und Freigeben

    LON-Schnittstelle MATRIX.LON Geräte sperren und freigeben Ein Gerät kann wie folgt gesperrt werden. Das Sperren bewirkt ein Ausschalten mit Frostschutzfunktion. Priorität Sperren Invalid-Wert Regler-Default bei fehlenden Vorgaben Hoch nviApplicMode HVAC_OFF HVAC_NUL Auto Mittel nviEnergyHoldOff (state, value) = (1, 0..100) (state, value) = (-1, 0..100) Gerät freigegeben Niedrig nviFanSpeedCmd...
  • Seite 63 MATRIX.LON LON-Schnittstelle 9.7.1 Ansteuerung von LON-Aktoren über MATRIX OP50 / OP51 Mit den Bediengeräten MATRIX OP50 / OP51 können digitale und analoge Aktionen über die Bediengeräte MATRIX OP 50 / 51 ausgelöst werden wie z. B. Lichtsteue- rungen mit bestimmten Stimmungsbildern, Jalousiesteuerungen unter Angabe der Lamellendrehung, usw.
  • Seite 64 LON-Schnittstelle MATRIX.LON 9.7.2 nvoSwitch Der Switch-Dialog bietet den Anwendern weitere Einstellmöglichkeiten an. Die Ein- FOS Switch Dialog stellungen werden wie folgt auf die SNVT_Switch Variable abgebildet: Einstellungen Wert State Wert [75%] Automatik AUTO 0xFF 0 bis 100 % Hinweis! Beachten Sie bei der Definition der Variablen, dass das zu steuernde Gerät dementsprechend ausgestattet sein muss.

  • Seite 65: 10 Behebung Von Störungen

    MATRIX.LON Behebung von Störungen 10 Behebung von Störungen In der folgenden Tabelle finden Sie typische LED-Muster, die mögliche Störungen am MATRIX.LON, den Zustand des MATRIX.LON sowie Maßnahmen zur Behebung der Störungen anzeigen. (Vergleichen Sie hierzu auch „Zustände der Status-LEDs“ auf Seite 30.) Dabei haben die Symbole folgende Bedeutung: 1 –...
  • Seite 66 Behebung von Störungen MATRIX.LON Zustand der LEDs Zustand des MATRIX.LON Behebung der Störung LON-Seite MATRIX-Seite Erklärung aktiv nicht in Funktion Gerät LON-seitig in Betrieb Zustand nach Nor- nehmen (kommisionieren) malbetrieb und an- schließendem Dekommissionieren ® des Neuron Achtung: kein Hin- weis auf ein defektes Gerät, das Gerät wurde wahr-...

  • Seite 67: 11 Entsorgung

    MATRIX.LON Entsorgung 11 Entsorgung ENTSORGUNGSHINWEIS! Achten Sie beim Entsorgen der MATRIX.LON Komponenten darauf, dass: • die Teile nach Materialsorten getrennt und • die verwendeten Teile werkstoffspezifisch, entsprechend den regional geltenden Gesetzen und Bestimmungen umweltgerecht entsorgt werden. PR-2016-0101-DE • Änderungen vorbehalten • R0-04/2016...
  • Seite 68 DencoHappel ist ein weltweit tätiges Unternehmen in den Branchen Lufttechnik – Klimatechnik – Filtertechnik Unser Beratungs- und Serviceteam in Ihrer Nähe nimmt sich gerne Zeit, mit Ihnen gemeinsam Ideen und Lösungen zu entwickeln – kreativ und kompetent. www.dencohappel.com...
