9. Hinweise zur Montage

Der empfohlene Leiterquerschnitt zum Anschluss der Zähler lautet:
Zähler Q3MX1XXX (Imax = 60A):
Zähler Q3MX2XXX (Imax = 60A):
Zähler Q3MX3XXX (Imax = 100A):
Anzugsdrehmoment der Klemmenschrauben 3 Nm (M6). Der Klemmendeckel ist
in 4 Längen erhältlich (40, 60, 80, 100 mm). Maßzeichnungen der Zählervarianten
auf die Messtechnik.

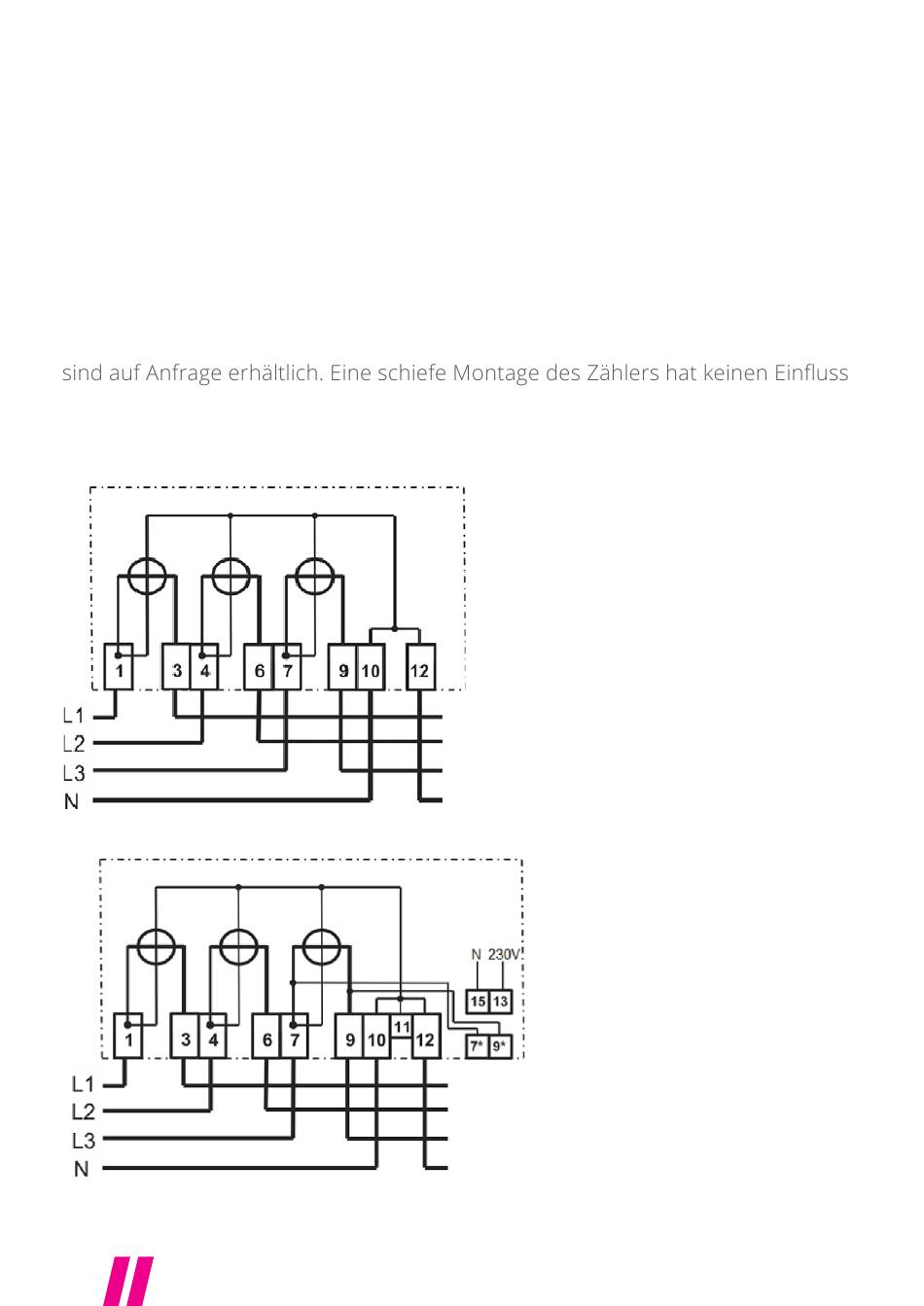

10. Anschlussschaltbild

Abb. 1: Anschlussschaltbild 4100 ohne Zusatzklemmen
Abb. 2: Anschlussschaltbild 4102 mit Zusatzklemmen
NZR – Ihr Partner für Energiemessung
16mm²
35mm²
35mm²
