6.4. Ethernet Kommunikationsmodul

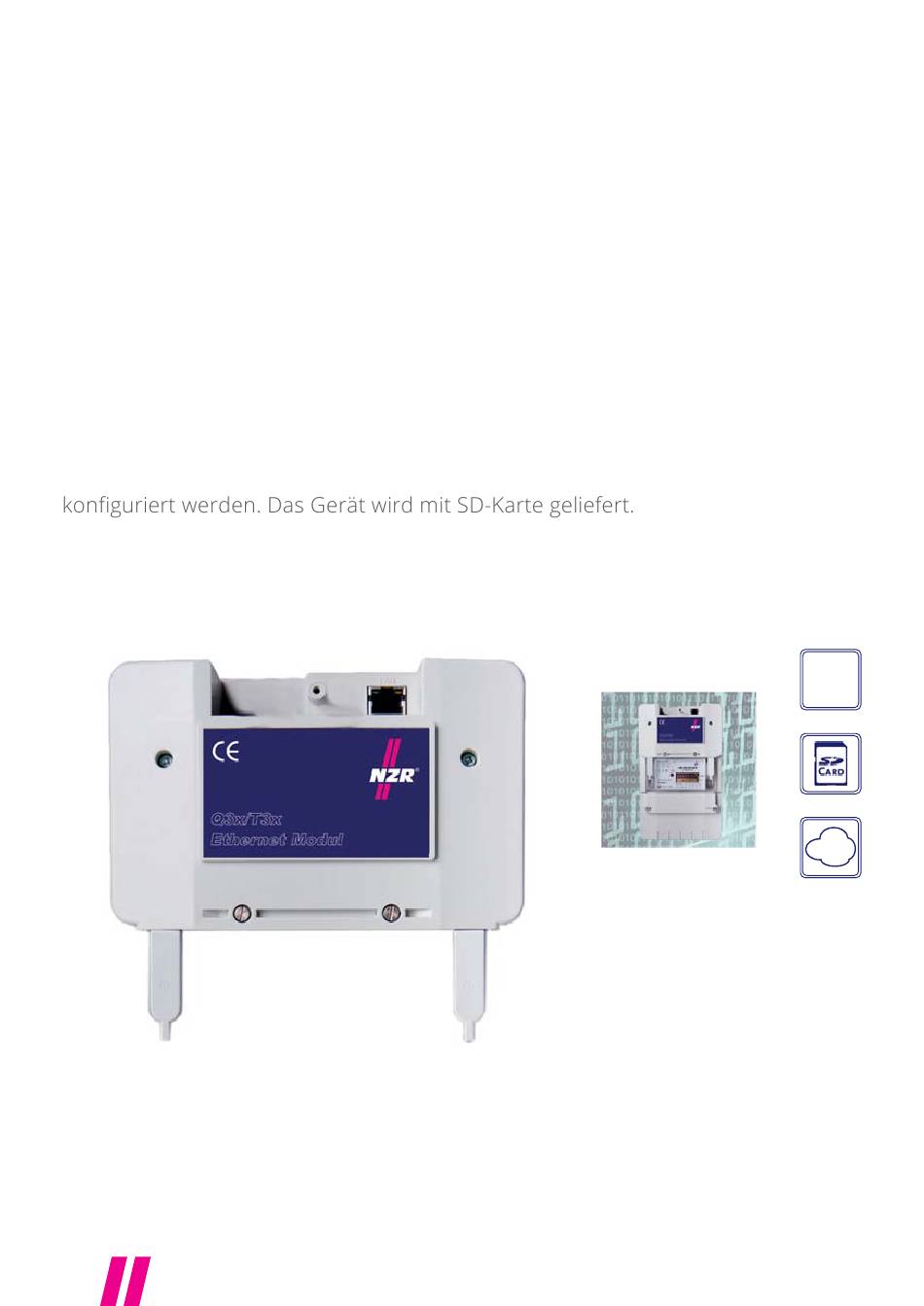

Das Q3x Ethernetmodul ist speziell für den Einsatz mit den Drehstromzählern
Q3D/Q3B bzw. den Drehstrommesswandlerzählern T3D konzipiert. Es ermög-
licht die Einbindung des Zählers über ein Ethernet-Netzwerk an EMS- oder ZFA
Systeme. Die Montage des Moduls erfolgt direkt auf dem jeweiligen Q3x Zähler.
Die Spannungsversorgung des internen Netzteils erfolgt per Steckbrücke direkt
aus dem Q3x Zähler. Bei der Auslesung der Zählerdaten über Ethernet werden
die Daten im M-Busformat nach EN13757-3 übertragen.
Zusätzlich verfügt das Q3x Ethernetmodul über eine Datenloggerfunktionalität
mit Hilfe einer SD Karte. Der angeschlossene Zähler wird zyklisch ausgelesen.
Das Ausleseintervall ist parametrierbar (5/15/60Min.). Die erfassten Daten wer-
den im CSV-Format inklusive Zeitstempel auf der SD-Karte abgelegt. Die spätere
Interpretation der Daten kann in einer ZFA-Software z.B. VADEV oder in Micro-
soft Excel durchgeführt werden. In einem parametrierbaren Intervall werden die
Dateien von der SD-Karte auf einen FTP-Server kopiert (PUSH-Betrieb). Das Q3x
Ethernetmodul kann über die USB-, Ethernet-Schnittstelle oder per SD-Karte
LAN
TCP/IP
CLOUD
