M-Bus Kommunikationsmodul - NZR Q3M Series Bedienungsanleitung

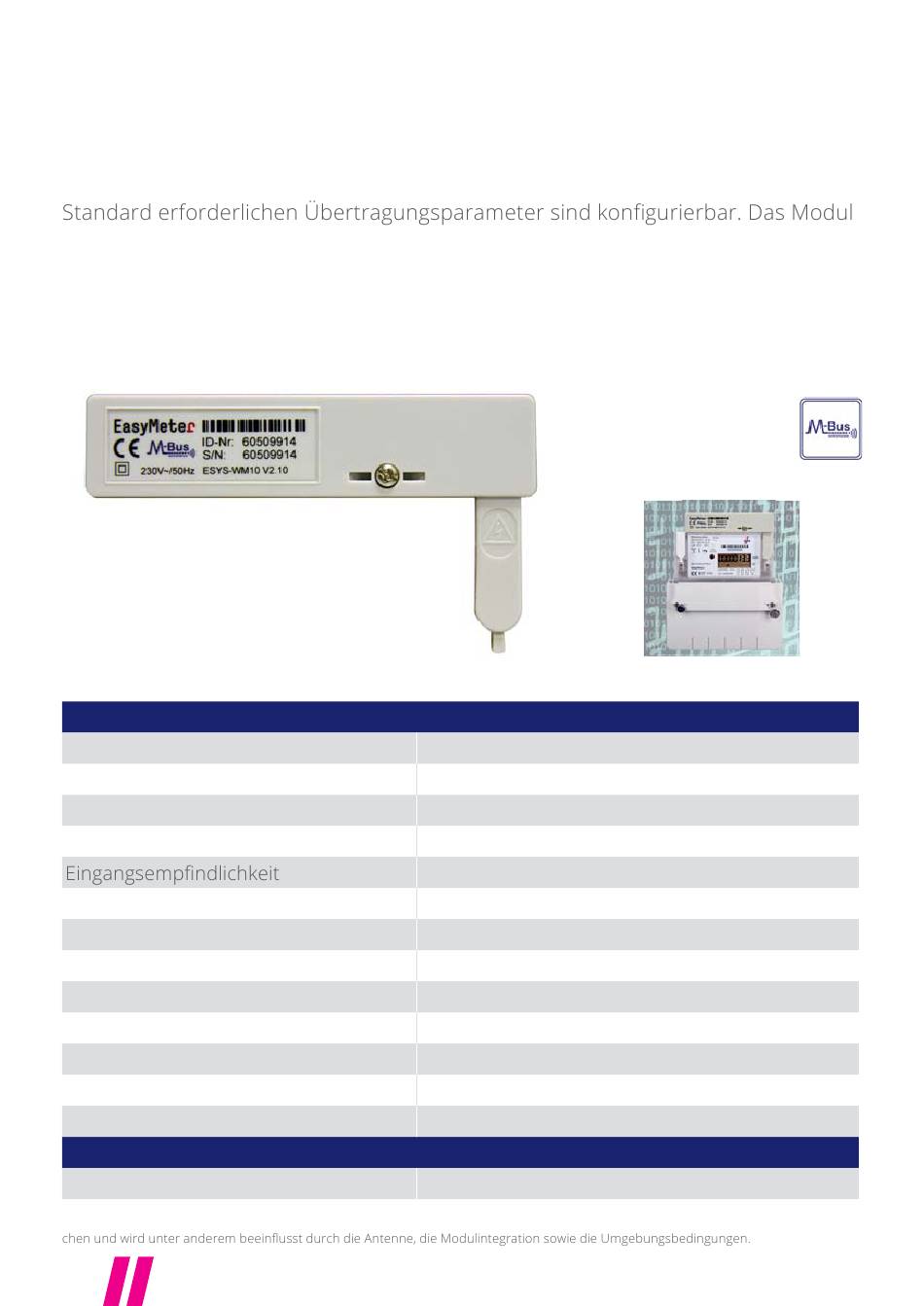

6.3. Wireless M-Bus Kommunikationsmodul
Mikroprozessor gesteuertes Wireless M-Bus Funkmodul zur mobilen Daten-
kommunikation. Unterstützt den OBIS-Standard. OBIS-Daten werden gemäß
IEC62056-61 vom Zähler empfangen, aufbereitet und vom Modul versendet. Da-
bei übernimmt das Modul auch die Block und Prüfsummenbildung. Alle für den
ist für Anwendungen im Bereich Automatic Meter Reading (AMR) zur kabellosen
Datenübertragung nach EN13757-4:2005 (Wireless M-Bus) ausgelegt. Entspricht
den Anforderungen der R&TTE Richtlinie 1999/5/EC
Technische Daten
Reichweite
HF-Datenrate
Schnittstellendatenrate
Ausgangsleistung
Leistungsaufnahme
Versorgungsspannung
Überspannungsfestigkeit
Betriebstemperatur
Antennenausführung
Funktechnik Frequenzbereich
Funktechnik Modulationsart
Konformität Europa
Bestellinformation
wM-Bus Modul für Smart Meter Q3M
*Die angegebene Reichweite setzt unter anderem freie Sicht voraus. Die tatsächlich zu erreichende Reichweite kann hiervon stark abwei-
NZR – Ihr Partner für Energiemessung
max. 500 m*
16,384 / 66,6 kbps gemäß EN13757-4
9600 Baud (OBIS)
Max. 10 dBm an 50 Ohm
T: min -100 dBm
typ. 0,6 W / 2,5 VA pro Phase
230 V -15% +20%
> 8 KV
-25 bis +70° C
intern
868,30 MHz (S-Mode) 868,95 MHz (T-Mode)
2-FSK
EN300220, EN301489, EN60950,
Art. Nr.
63120354
