Spécifications techniques :
Tension de raccordement :
Puissance absorbée :
Tension nominale de fonctionnement :
Protection pour les
types 421- 40/421- 42
Température de fonctionnement :
Pouvoir de coupure du relais
d'ouverture de porte :
Boîtier :
Fonte d'aluminium fritté
Couleur gris clair
Lorsque l'installation est terminée et
conforme aux spécifications, on peut
passer à la mise en service. Avant de
mettre la centrale sous tension, vérifier
que l'alimentation est correcte
(12 V CC).
Test de fonctionnement
---Composer sur le clavier le code
d'initialisation 0 0 0 0 (réglage usine;
conservé même après un Reset).
---La gâche est libérée pendant 3
secondes permettant d'ouvrir la porte.
Dès que les 3 secondes sont écoulées,
sans que la porte ait été ouverte, la
gâche se retrouve verrouillée.
Première mise en place du code
maître (accès à la programmation)
ou modification de ce code après un
Reset
Programmation avec limite de temps
Pour la programmation, il faut tenir
compte du fait que le temps accordé pour
composer les différents codes est de 13
secondes au maximum.
14

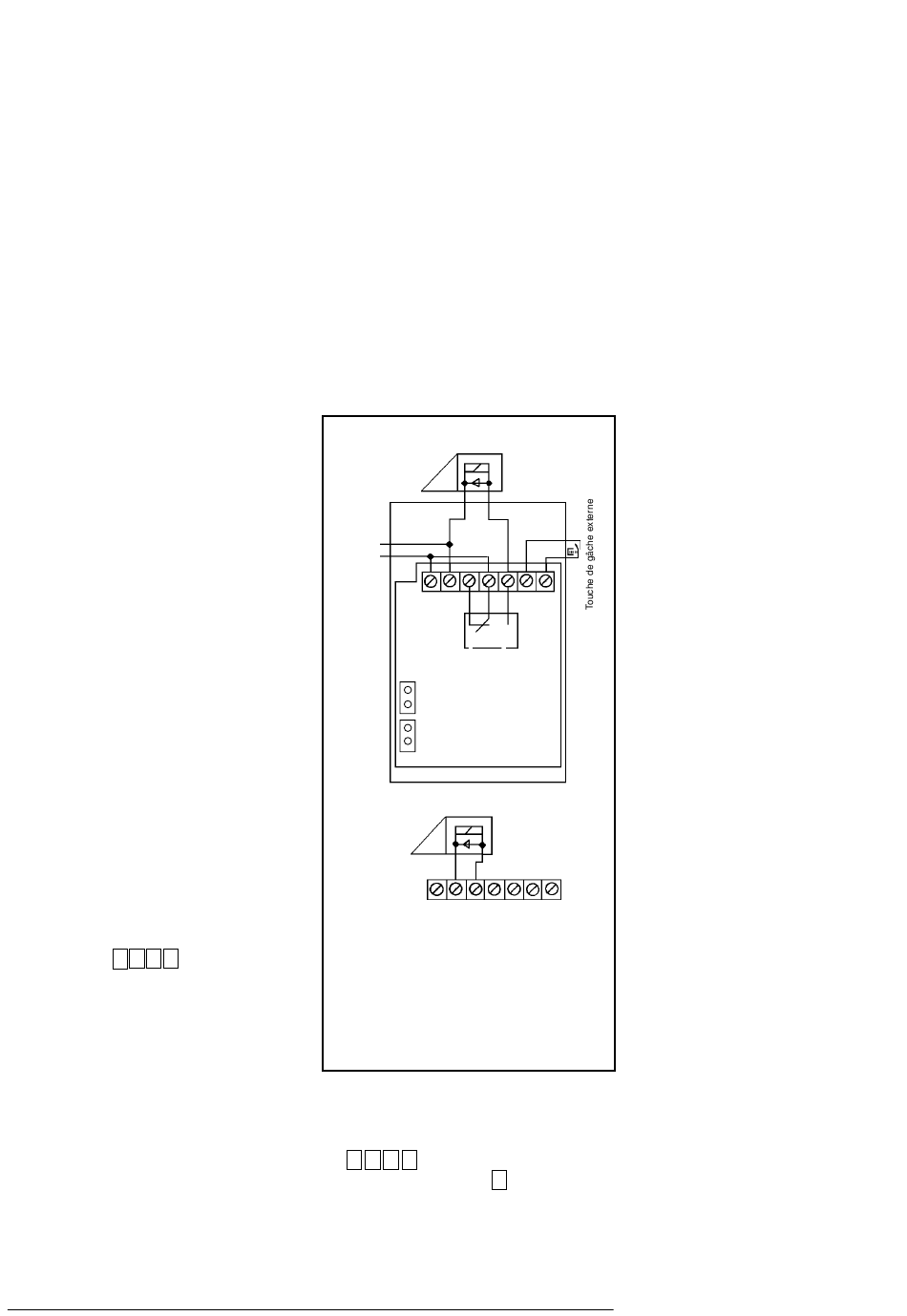

Schéma de raccordement du
12 V CC
fonctionnat par
60 mA
établissement
1405 / 1705
12 V CC
+
Tension d'ali-
IP 20
mentation
-
12 V CC
0°C à 40°C
24 V / 1 A
RAL 9002
Gâche
fonctionnat par
rupture
3405 / 3705
Le shuntage du cavalier JP1 (reset du processeur) a
pour effet de relancer le logiciel du codeur de porte. Ce
processus n'efface pas les codes utilisateurs ni les codes
de modification mémorisés. Le shuntage de JP1 peut
s'avérer nécessaire après des influences parasites très
fortes.
Le shuntage du cavalier JP2 (reset du code) a pour effet
d'effacer les trois codes utilisateur et d'attribuer 0000
au code de modification.
Première programmation
--- Composer le code d'initialisation
0 0 0 0
--- Presser la touche - pour entrer en
programmation.
--- Composer la combinaison numéri-
que choisie comme code maître (combi-
naison de 4 chiffres).
mini-codeur de porte
Gâche
+ –
1 2
3 4 5
6
7
Relais
Processeur
Reset
Code
Reset
+ -
1 2 3 4 5 6 7
